Как установить анкерный болт в стену

Чтобы правильно установить анкерный болт, сначала определите материал стены и точный тип анкера, затем возьмите из его технической документации диаметр и глубину отверстия, допустимую толщину прикрепляемой детали и момент затяжки. После разметки отверстие сверлят предусмотренным способом, очищают, устанавливают анкер на заданную глубину и затягивают калиброванным инструментом. Универсальной инструкции вида «бур равен резьбе, а гайку тянуть до упора» не существует.

В быту анкерным болтом называют сразу несколько разных изделий. Клиновой анкер, втулочный анкер с болтом, забивная гильза, анкер-шуруп и химическая система работают по-разному. Ошибка в определении крепежа меняет и диаметр бура, и способ установки, и пригодность для бетона или кирпича.

Сначала определите тип анкера

По ГОСТ Р 57787-2017 анкер — это промышленно изготовленное крепежное изделие, которое передает нагрузку от прикрепляемого элемента строительному основанию. Механические анкеры делают это за счет трения или упора, химические — через слой затвердевшего состава. Подробнее устройство и классификация разобраны в статье «Анкер: что это, виды и применение».

Перед монтажом сравните изделие с упаковкой, паспортом или чертежом:

• у клинового анкера есть резьбовая шпилька, гайка, шайба, расклинивающая клипса и конус на заглубляемом конце;
• у втулочного анкера распорная гильза охватывает значительную часть стержня, а затягиваться может гайка или болт;
• забивной анкер выглядит как короткая втулка с внутренней резьбой и раскрывается отдельным установочным инструментом;
• анкер-шуруп имеет специальную резьбу для непосредственного ввинчивания в подготовленное отверстие;
• латунный распорный анкер — втулка с внутренней метрической резьбой, в которую после установки вкручивают отдельный винт;
• химическая система состоит из состава, совместимого стального элемента и, при необходимости, сетчатой гильзы.

Если конструкция не совпадает с инструкцией, остановитесь. Например, удары по забивной втулке не заменяют ее расклинивание пробойником, а момент для клинового анкера нельзя переносить на втулочный только потому, что на обоих написано M10.

Что проверить до сверления

Надежность крепления определяется не только диаметром металла. До разметки нужно подтвердить пять исходных условий.

Материал и состояние основания

Анкер должен быть одобрен именно для фактического основания: бетона определенного класса, полнотелого кирпича, пустотелой кладки, природного камня или блока. Штукатурка и облицовка не превращают кладку в бетон, а визуально плотная стена может скрывать пустоты, слабый шов или поврежденную зону. Если материал неизвестен, его уточняют по проекту, контрольному сверлению или обследованию, а не по звуку одного удара.

Нагрузка и ответственность узла

Вес предмета — только часть задачи. Анкер может работать на вырыв, срез или их сочетание; консоль создает момент, оборудование — вибрацию, а потолочное крепление имеет последствия при падении. Для перил, фасадов, тяжелого оборудования, потолочных подвесов и других ответственных узлов тип, количество и расположение анкеров задают расчетом и проектной документацией.

Край, швы и соседние отверстия

Распор создает напряжения в основании. Минимальное расстояние до края, шаг между анкерами и толщину бетонного элемента берут из оценки конкретной системы. Правило «отступить две длины» или любая другая единая пропорция не учитывает размер анкера, глубину анкеровки, трещиноватость бетона и направление нагрузки. В кирпичной стене отдельно учитывают положение кладочных швов и пустот.

Скрытые коммуникации и арматура

Зону проверяют детектором проводки и металла, сверяют с трассами электрики, водоснабжения и отопления. Нельзя продолжать сверление после неожиданного контакта с металлом, просто усиливая подачу: это может быть арматура, труба или кабель. Перенос точки в ответственном узле согласуют с проектом, потому что меняется геометрия крепления.

Толщина отделки и прикрепляемой детали

Плитка, штукатурка, утеплитель и воздушный зазор не входят в эффективную глубину анкеровки. Длины анкера должно хватить на толщину детали и ненесущих слоев, монтажный зазор, шайбу, гайку и требуемую заделку в основании. Слишком короткий анкер не достигает рабочей глубины, а чрезмерно длинный может упереться в ограниченную толщину стены или попасть в полость.

Как выбрать анкер для бетона и кирпича

Плотный бетон

Для постустановленного крепления в бетоне применяют клиновые, втулочные, забивные и самонарезающие анкеры, а также химические системы. Но обозначение «для бетона» еще не отвечает на все вопросы. В документации проверяют допустимость для бетона с трещинами или без трещин, диапазон прочности основания, направление нагрузки, минимальную толщину элемента, краевые расстояния и способ сверления.

Обычный товар без подтвержденных параметров нельзя автоматически использовать в расчетном узле. Если основание растрескано, находится в растянутой зоне или крепление должно работать при пожаре, динамике либо сейсмике, требуются соответствующее одобрение и проектный расчет.

Полнотелый кирпич

Для полнотелой кладки выбирают систему, у которой этот материал прямо указан в области применения. Не следует считать любой бетонный клиновой анкер подходящим для кирпича: локальный распор способен расколоть отдельный камень, особенно рядом с краем, швом или соседним отверстием. Диаметр, глубину, режим сверления и расположение точек берут из документации крепежа и характеристик кладки.

Пустотелый кирпич

Тонкие внутренние перегородки плохо воспринимают сильный локальный распор. Поэтому стандартный клиновой анкер для бетона здесь обычно не применяют. Нужна система, испытанная для конкретного вида пустотелой кладки: специальный раскрывающийся крепеж либо химический анкер с совместимой сетчатой гильзой. Гильза удерживает состав в зоне отверстия, а затвердевшая масса формирует опорные ключи в пустотах.

Порядок работы с составом, очистку, заполнение и время выдержки смотрите в отдельной инструкции по химическому анкеру. Предварительно оценить расход можно в калькуляторе химических анкеров, но окончательные параметры все равно задает выбранная система.

Газобетон, рыхлый блок и листовая перегородка

Для них используют специализированные анкеры, рассчитанные на слабое или тонкостенное основание. Перенос клинового анкера из бетона в газобетон опасен: распор разрушает пористую структуру вокруг отверстия, хотя снаружи гайка может казаться затянутой. Для гипсокартона применяют раскрывающиеся крепления, работающие за листом, либо крепятся к закладной или стойке каркаса.

Какие параметры найти в инструкции

На упаковке может быть только часть данных. Для ответственного монтажа нужен технический лист, ETA или другое одобрение системы. В нем ищут:

• d₀ — номинальный диаметр отверстия в основании;
• h₀ или h₁ — требуемую глубину просверленного отверстия;
• h_nom — номинальную глубину установки анкера;
• h_ef — эффективную глубину анкеровки, которая участвует в расчете;
• t_fix — допустимую толщину прикрепляемой детали для выбранной длины;
• d_f — диаметр проходного отверстия в прикрепляемой детали;
• T_inst — установочный момент затяжки;
• c_min, s_min и h_min — минимальные край, шаг и толщину основания;
• метод сверления, очистки и установки, допустимые условия основания.

Размер M10 чаще всего описывает резьбу, а не автоматически диаметр отверстия. У клинового анкера эти величины могут совпасть, у втулочного или латунного — различаться. Поэтому бур выбирают по d₀, а не по первой цифре, замеченной в названии товара.

Что понадобится для монтажа

• анкер нужного типа и длины с читаемой маркировкой и документацией;
• перфоратор или дрель с предусмотренным режимом;
• бур допустимого типа, диаметра и рабочей длины без критического износа;
• ограничитель глубины или другое средство контроля h₀;
• насос, пылесос и ерш требуемого диаметра, если они указаны в процедуре очистки;
• молоток и установочный инструмент, если это предусмотрено системой;
• калиброванный динамометрический ключ и подходящая головка;
• детектор скрытой проводки и металла, рулетка, уровень и средство разметки;
• защитные очки, защита слуха и средства контроля строительной пыли.

Обычный рожковый ключ позволяет вращать гайку, но не подтверждает достижение заданного T_inst. Ударный гайковерт применяют только тогда, когда конкретная система допускает соответствующий контролируемый способ установки.

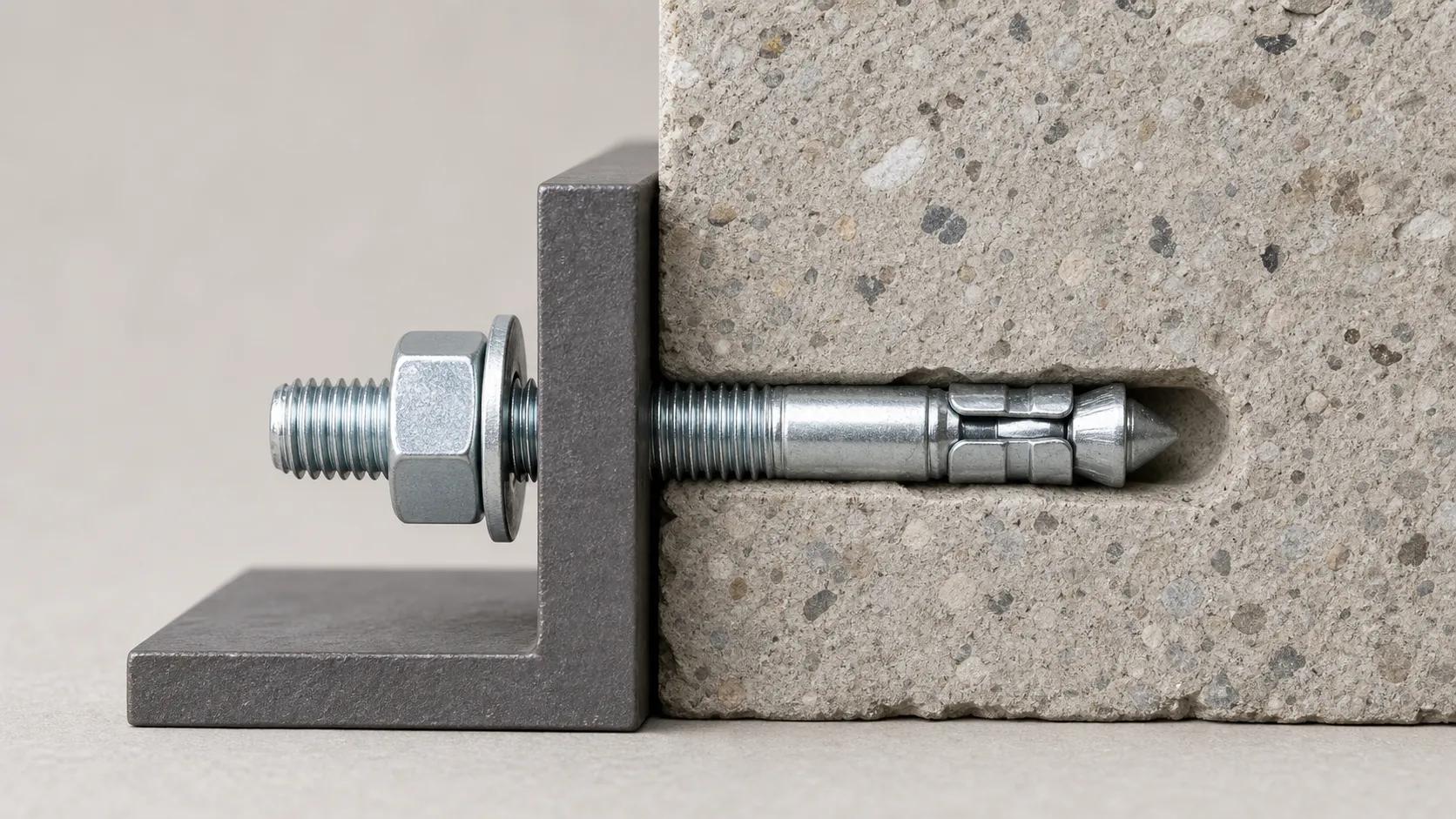

Как установить клиновой анкер в бетон

Ниже приведена типовая последовательность сквозного монтажа клинового анкера. Она показывает логику операции, но не заменяет инструкцию изделия.

1. Сверьте анкер с проектом и документацией. Проверьте тип бетона, размер анкера, t_fix, d₀, h₀, h_nom, T_inst, край и шаг.
2. Разметьте точки. Убедитесь, что деталь установлена в проектное положение, отверстия не попадают в запрещенную зону и под ними нет коммуникаций.
3. Просверлите отверстие. Используйте указанный бур и режим, держите инструмент по оси, контролируйте глубину ограничителем. Раскачивание перфоратора увеличивает фактический диаметр.
4. Очистите канал. Выполните именно предусмотренное число продувок и проходов ершом. Не заменяйте процедуру одним выдохом: строительную пыль нельзя выдувать ртом, а оставшийся шлам мешает посадке.
5. Проверьте глубину и состояние отверстия. Анкер должен войти на заданную отметку без свободного бокового люфта; сколы у поверхности и трещины оценивают до затяжки.
6. Установите анкер сквозь прикрепляемую деталь. Забивайте его предусмотренным инструментом до метки или положения из инструкции. Не бейте по незащищенному концу резьбы и не деформируйте гайку.
7. Затяните гайку. Калиброванным динамометрическим ключом плавно доведите ее до T_inst. В этот момент конус входит в клипсу, она расширяется и прижимается к стенке отверстия.
8. Проведите приемку. Шайба должна ровно прилегать к детали, гайка — иметь требуемое зацепление резьбы, анкер — не проворачиваться, бетон — не иметь нового раскалывания.

Некоторые системы допускают предварительный и сквозной монтаж, разные глубины анкеровки или отверстие без отдельной очистки при строго заданной технологии сверления. Пользоваться этим как общим разрешением нельзя: послабление относится только к испытанной комбинации анкера, бура, основания и процедуры.

Как установить втулочный анкер с гайкой или болтом

Втулочный анкер тоже раскрывается при затяжке, но его наружный диаметр обычно задается гильзой, а не размером резьбы. Сначала находят d₀ и h₀ именно для выбранного исполнения. После сверления и требуемой очистки анкер устанавливают через деталь либо предварительно в основание — как показано в инструкции.

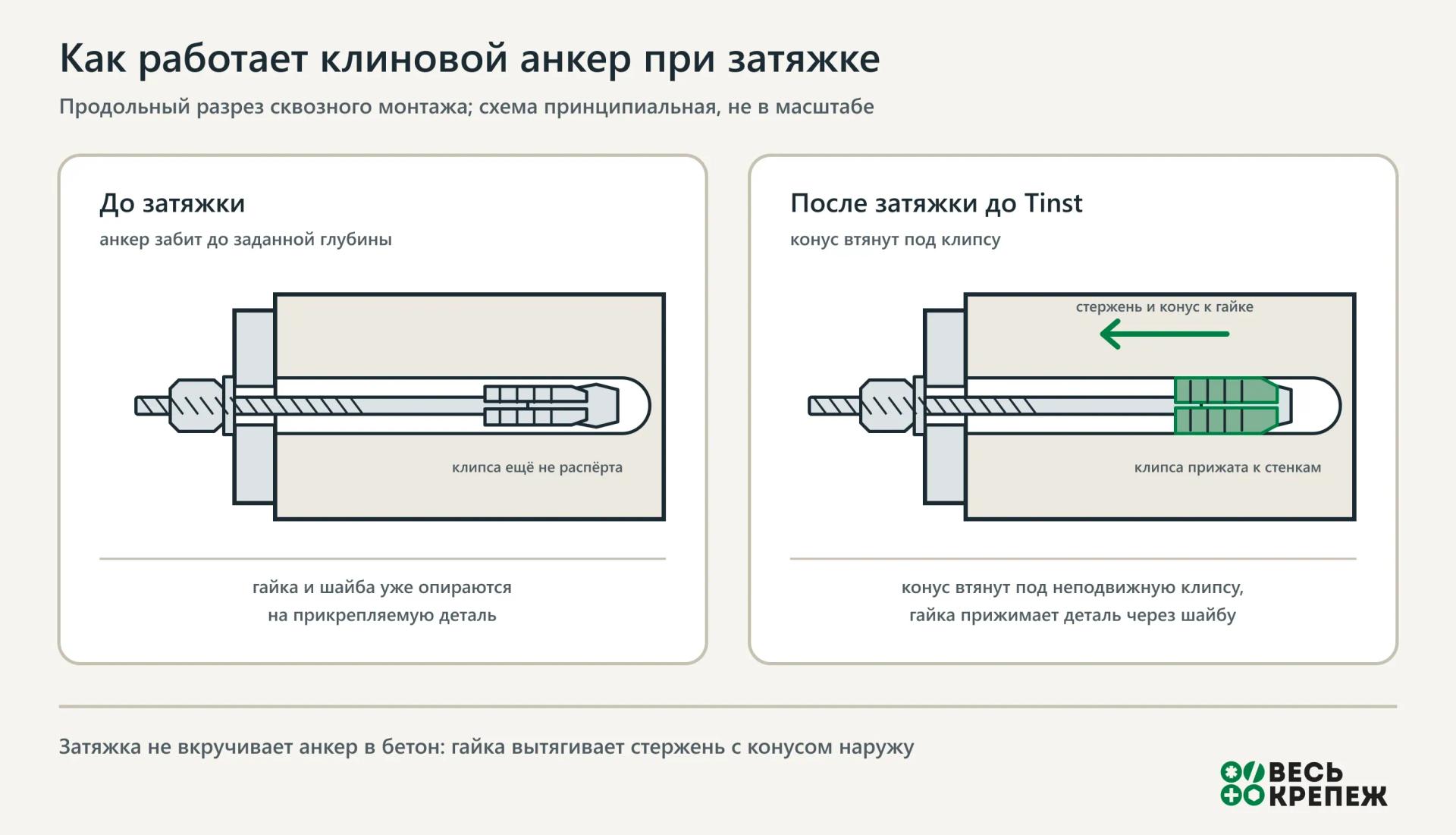

При затяжке болт или гайка перемещает конус и распирает гильзу. Останавливаются не по ощущению «дальше не идет», а при достижении T_inst. Если втулка вращается вместе с болтом, крепеж не установлен: дальнейшая затяжка повреждает отверстие и не создает подтвержденной несущей способности.

Не разбирайте заводской комплект и не заменяйте болт более длинным без проверки. Изменение длины может привести к упору болта в дно, недостаточному ходу конуса или неверному прижиму детали.

Как поставить забивной анкер

Забивной анкер с внутренней резьбой рассчитан прежде всего на плотное основание и требует специального расклинивающего инструмента. Типовая работа выглядит так:

1. просверлить отверстие требуемых d₀ и h₀;
2. очистить его установленным способом;
3. вставить втулку раскрываемой частью вперед;
4. ввести штатный пробойник и ударами довести его до контрольной отметки;
5. установить деталь и вкрутить болт или шпильку требуемого класса и длины;
6. затянуть резьбовой элемент с параметром, указанным для системы.

Попытка раскрыть втулку случайным керном, арматурой или самим крепежным болтом не дает контроля перемещения клина. Внешне анкер может держаться, но площадь контакта останется недостаточной.

Как установить анкер-шуруп

Анкер-шуруп нарезает ответную дорожку своей специальной резьбой в предварительно просверленном отверстии. У него нет отдельной распорной гильзы, поэтому последовательность и инструмент отличаются: просверлить d₀ на h₀, очистить способом из инструкции, ввести шуруп через деталь и завернуть разрешенным инструментом до полной посадки головки.

Максимальный установочный момент, допустимый импульсный инструмент и возможность демонтажа задаются документацией. Выкрученный анкер-шуруп нельзя автоматически ставить обратно или использовать в соседнем отверстии: повторное применение допускается только для систем, где это прямо предусмотрено.

Латунный распорный анкер с внутренней резьбой

В разделе распорных анкеров представлены латунные втулки M6, M8, M10, M12 и M16. Они устанавливаются в подготовленное отверстие, а распор создается при вкручивании метрического винта. Установочный диаметр у такого анкера больше размера внутренней резьбы: например, конкретная карточка M8 может требовать отверстие 10 мм. Числа нельзя переносить на другое исполнение без проверки характеристик.

Винт подбирают отдельно по размеру резьбы, длине, классу прочности и условиям среды. Он должен пройти через прикрепляемую деталь, иметь достаточное зацепление во втулке и не упереться в дно до прижима. Латунный анкер не становится универсальным решением для пустотелого кирпича только из-за пластичности материала.

Товары из статьи

Арт: 904 000 6

Анкер М6х22 распорный, латунь

15 ₽

Арт: 904 000 8

Анкер М8х28 распорный, латунь

18 ₽

Арт: 904 000 10

Анкер М10х32 распорный, латунь

37 ₽

Арт: 904 000 12

Анкер М12х37 распорный, латунь

61 ₽

Арт: 904 000 16

Анкер М16х46 распорный, латунь

166 ₽

Монтаж в кирпичной стене

Не сверлите кладку как монолитный бетон

Сначала выясняют, полнотелый кирпич или пустотелый, какова толщина стенки и где проходит шов. Ударный режим для хрупкой или пустотелой керамики может разрушить перегородки и увеличить отверстие, поэтому режим выбирают по инструкции системы и характеристикам материала. Сверло ведут без раскачивания и перегрева.

Кладочный шов обычно слабее тела кирпича и имеет неоднородную прочность. Устанавливать туда анкер можно только тогда, когда система и проект допускают крепление в шов. Иначе точку располагают в теле кирпича с учетом края камня, края стены и соседних креплений.

Не пытайтесь раскрыть бетонный клиновой анкер в пустоте

Если клипса попала в полость, она не получает сплошной цилиндрической стенки для распора. Гайка может вращаться и даже создать некоторое усилие, но это не подтверждает работу крепления. Не исправляйте ситуацию более сильной затяжкой: тонкая перегородка расколется.

Для пустотелой кладки выбирают раскрывающийся крепеж или химическую систему с сетчатой гильзой, причем их допустимые нагрузки берут из данных для соответствующего кирпича. Испытание в бетоне не доказывает пригодность для керамического блока.

Если на стене плитка, штукатурка или утеплитель

Отделочный слой не должен принимать расчетный распор. Плитку сначала проходят без ударного режима подходящим сверлом, не ставят отверстие слишком близко к кромке плитки и только после выхода в основание переключаются на допустимую технологию сверления. Коронка, диаметр и охлаждение зависят от материала облицовки.

Толстая штукатурка и утеплитель создают плечо между деталью и несущим основанием. Если гайку затянуть без дистанционной опоры, отделка сминается, пластина наклоняется, а анкер получает дополнительный изгиб. Для дистанционного монтажа нужна рассчитанная система с гильзой, проставкой или иным узлом передачи усилия.

Отверстие в облицовке может быть больше d₀ основания, чтобы плитка не участвовала в распоре, но конкретную геометрию определяет проект. Нельзя просто увеличить весь канал одним толстым буром: рабочая часть отверстия в бетоне потеряет требуемый диаметр.

Как проверить установленный анкер

Приемка — это не попытка раскачать предмет руками. После монтажа проверяют документы и наблюдаемые признаки:

• тип, размер и материал анкера совпадают с проектом или выбранной системой;
• фактическая толщина детали не превышает t_fix, анкер посажен на требуемую глубину;
• гайка затянута до T_inst калиброванным инструментом, результат зафиксирован при необходимости;
• шайба полностью опирается на деталь, нет перекоса, зазора и смятой отделки;
• гайка и шпилька не вращаются вместе, резьба не сорвана;
• у края отверстия нет нового скола, расходящейся трещины или расколотого кирпича;
• точка крепления находится на проектном расстоянии от края и соседних анкеров.

Для ответственных креплений проект может предусматривать контроль монтажа, пробную нагрузку или натурные испытания. Самовольное подтягивание уже принятого анкера через произвольный срок не является универсальным обслуживанием: повторный момент и периодичность определяет документация узла.

Что делать, если анкер проворачивается или не садится

Сверлить новое отверстие в нескольких миллиметрах от неудачного обычно нельзя: зоны повреждения и напряжений пересекаются. Минимальное расстояние до забракованного отверстия определяют по проекту, документации системы и состоянию основания. Заполнение старого отверстия раствором не восстанавливает монолитность автоматически.

Частые ошибки

Подбор бура по резьбе

Наименование M8 или M10 не всегда равно установочному диаметру. У втулочного анкера d₀ задается наружной гильзой, у латунного M8 отверстие может быть 10 мм. Ошибка даже в соседний размер меняет контакт с основанием.

Сверление с раскачиванием

Попытка быстрее удалить пыль боковыми движениями превращает круглый канал в расширенный и наклонный. Клипса контактирует неравномерно, а анкер может провернуться при затяжке. Шлам удаляют предусмотренной очисткой, а не увеличением отверстия.

Одна продувка вместо процедуры

Требования к очистке различаются. Где-то нужны продувка и ерш в заданной последовательности, где-то одобрен полый бур, а отдельная механическая система допускает неочищенное отверстие при дополнительной глубине и специальной операции буром. Использовать исключение без соответствующей оценки нельзя.

Удары по резьбе

Расплющенный конец не позволит правильно установить гайку, а поврежденная резьба меняет трение при затяжке. Если инструкция разрешает забивание молотком, резьбу защищают положением гайки или используют установочную насадку так, как показано изготовителем.

Затяжка «от руки до упора»

Недостаточный момент может не раскрыть анкер, избыточный — повредить крепеж или основание. Динамометрический ключ нужен не для аккуратности ради аккуратности: T_inst является частью испытанной процедуры установки анкера с контролем момента.

Анкер держится только в отделке

Длинная втулка, раскрытая в штукатурке или слое утеплителя, не передает нагрузку в несущую стену. Рабочая зона должна находиться в совместимом основании, а ненесущий слой учитывается только в общей длине и дистанционном узле.

Один крепеж для любых стен

Маркировка «универсальный» не отменяет перечень оснований и допустимых нагрузок. Крепление, хорошо работающее в плотном бетоне, может разрушить газобетон или перегородку пустотелого кирпича. Начинают с основания, а не с привычного анкера в ящике.

Частые вопросы

Какой бур нужен под анкерный болт?

Бур выбирают по параметру d₀ в инструкции конкретного анкера. Не ориентируйтесь только на резьбу M8, M10 или M12. Также проверяют допустимый тип бура, его предельный износ и метод сверления.

На какую глубину сверлить?

На h₀ или h₁ из технического листа. Она может быть больше номинальной глубины установки, но размер запаса зависит от системы. Универсальные дополнительные 5, 10 или 20 мм применять нельзя.

Нужно ли очищать отверстие для механического анкера?

Если очистка есть в инструкции, она обязательна в указанном объеме. Исключения возможны только для испытанных технологий, например отдельного полого бура или специально описанной установки в неочищенное отверстие. Они не распространяются на другой анкер.

Как сильно затягивать гайку?

До T_inst, заданного для конкретного размера, глубины и способа установки. Значение достигают калиброванным динамометрическим ключом. «Пока не перестанет крутиться» — не технический критерий.

Можно ли закрутить анкер шуруповертом или гайковертом?

Только если документация системы допускает этот инструмент и способ контроля. Обычная ступень муфты шуруповерта не заменяет подтвержденный момент, а неконтролируемый ударный гайковерт легко перетягивает анкер.

Можно ли использовать анкер повторно?

Клиновой и деформированный втулочный анкер обычно не считают повторно устанавливаемым. Для анкер-шурупов возможность повторного применения зависит от оценки системы и состояния отверстия. Если разрешения нет, устанавливают новый крепеж в новой согласованной точке.

Можно ли ставить анкер в кладочный шов?

Только если выбранная система и проект предусматривают такое основание. Прочность раствора и качество заполнения шва нестабильны, поэтому по умолчанию точку располагают в теле совместимого кирпича.

Почему анкер крутится, но не выходит и не затягивается?

Вероятно, распорная часть не зацепилась за стенку отверстия или основание разрушилось. Не нагружайте крепление и не продолжайте вращать гайку. Узел разбирают, диагностируют отверстие и выбирают новое решение с учетом допустимого расстояния.

Короткий чек-лист монтажа

1. Определить основание и нагрузку.
2. Выбрать анкер с подтвержденной областью применения.
3. Взять d₀, h₀, h_nom, t_fix, T_inst, края и шаг из документации.
4. Проверить коммуникации, арматуру и толщину стены.
5. Просверлить без раскачивания и с контролем глубины.
6. Очистить отверстие предусмотренным способом.
7. Установить анкер на заданную глубину штатным инструментом.
8. Затянуть до заданного момента и проверить узел.

Главный принцип прост: анкер — это система «крепеж, основание, отверстие и способ установки», а не только металлический болт. Если один из четырех элементов не подтвержден, видимая затяжка гайки еще не доказывает надежность крепления.
