Резьбовая заклёпка, её ещё называют заклёпочной гайкой, даёт прочную резьбу под винт в тонком металле, куда обычную гайку не поставить. Ставят её заклёпочником, а для пары штук хватает болта, гайки и двух ключей. Ниже разберём виды заклёпок, таблицу отверстий под каждый размер, пошаговую установку инструментом и без него и частые ошибки.
Что такое резьбовая заклёпка и когда она нужна

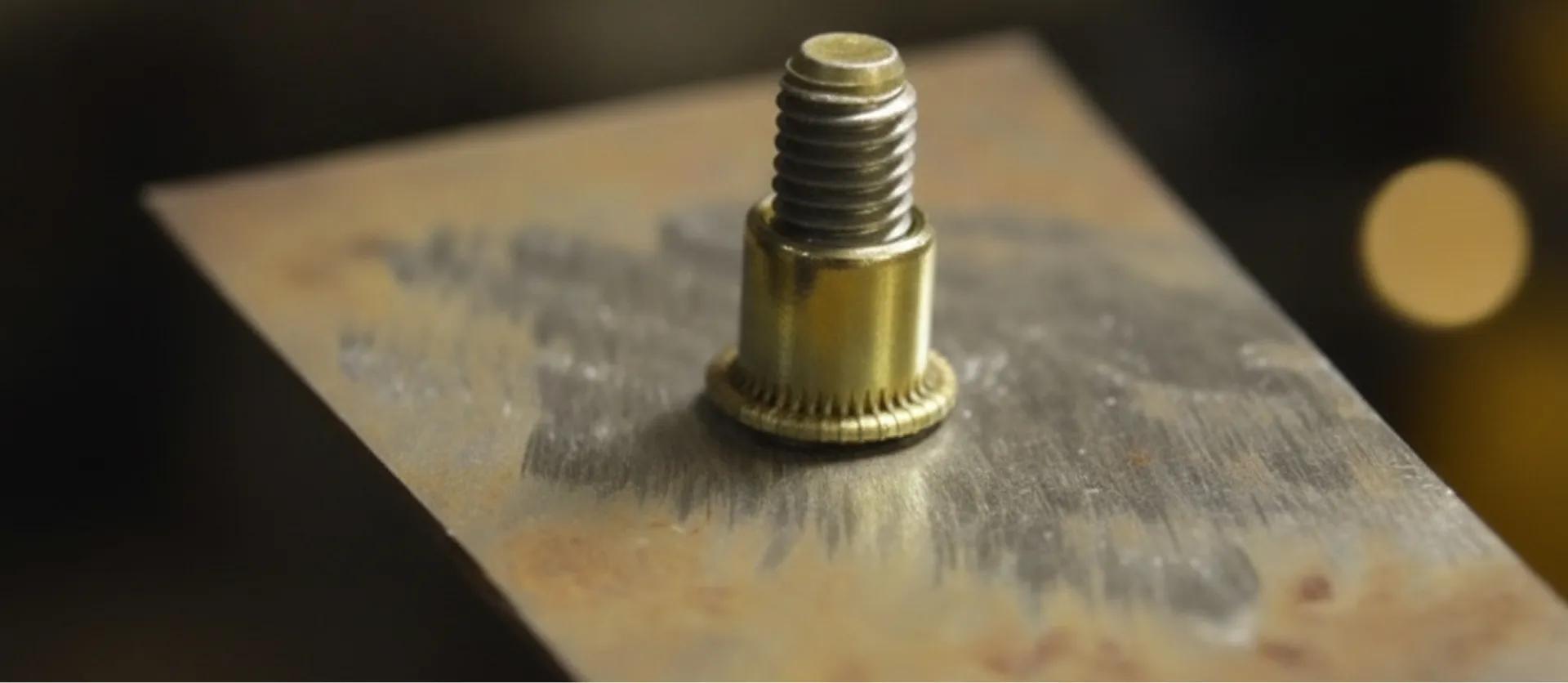

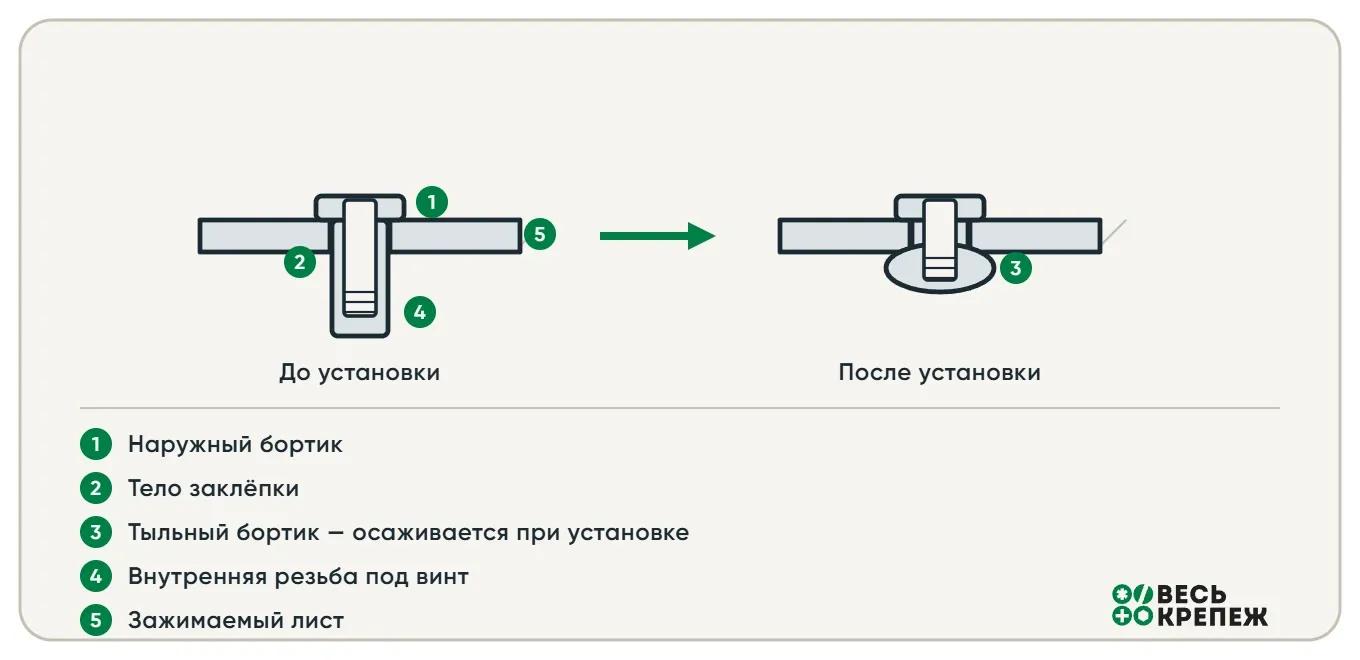

Резьбовая заклёпка — это полый цилиндр с внутренней резьбой и бортиком. При установке тело осаживается и образует с тыльной стороны второй бортик, а деталь оказывается зажата между ним и наружным бортиком. Внутри остаётся готовая резьба под винт или болт.
Она нужна там, где обычную гайку не подставить с обратной стороны, а нарезать резьбу не в чем из-за малой толщины. Тонкий лист, профильная труба, кузовная панель, корпус прибора: резьбовые заклёпки дают в них точку под болт, причём ставятся с одной стороны и не требуют доступа сзади.
Виды резьбовых заклёпок: какую выбрать
Заклёпки различают по форме тела, форме бортика, исполнению и материалу. От этого зависит, проворачивается заклёпка или нет, ложится заподлицо или выступает, держит влагу или нет.

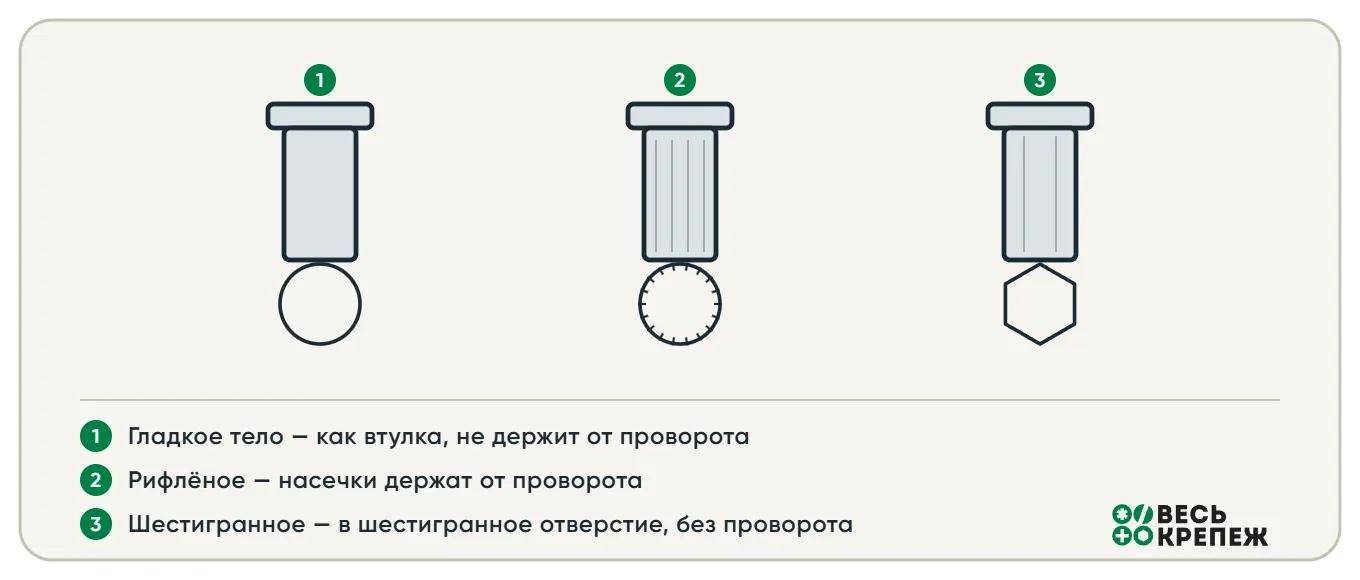

Форма тела
| Тело | Особенность | Когда применять |
|---|---|---|
| Гладкий цилиндр | круглое тело без насечек, слабо держит от проворота | узлы без крутящего момента, как втулка или дистанционная вставка |
| Рифлёное | продольные насечки впиваются в стенки отверстия | мягкие материалы и защита от проворота: алюминий, пластик, композит |
| Шестигранное | шесть граней полностью исключают проворот | высокий крутящий момент; нужно шестигранное отверстие под размер тела |
| Полушестигранное | шестигранный профиль только в верхней части тела, низ круглый; ставится в шестигранное отверстие | вставляется легче полной шестигранной, от проворота защищает так же надёжно |
Форма бортика
| Бортик | Как ложится | Когда применять |
|---|---|---|
| Цилиндрический (стандартный) | слегка выступает над поверхностью | универсальный, даёт наибольшее усилие на вырыв |
| Потайной | утопает заподлицо, нужна зенковка под 90 градусов и металл от 1,5 мм | где не должно быть выступающих деталей |
| Уменьшенный | компактная тонкая шляпка | тонкий лист и аккуратный вид, прочность чуть ниже |
Открытая, закрытая и герметичная
- открытая: сквозной канал резьбы, самая распространённая и недорогая, влагу не держит;
- закрытая (глухая): тыльная часть запаяна, резьба не сквозная, отсекает влагу и грязь;
- герметичная: закрыта и снаружи, и внутри, применяется в узлах с водой и на улице.
Материал
| Материал | Свойства | Где применяют |
|---|---|---|
| Сталь оцинкованная | прочно и недорого | общее назначение, сухие условия |
| Нержавеющая А2 и А4 | коррозионная стойкость | влага и улица; А4 — морская среда и химия |
| Алюминий | лёгкий, не ржавеет, мягкий | лёгкие конструкции под небольшую нагрузку |
| Латунь | стойкость и электропроводность | электрика и декоративные узлы |
Стальную заклёпку не ставят в алюминиевую деталь без изоляции и наоборот: во влаге разнородные металлы дают гальваническую коррозию.
Размер заклёпки и отверстие под неё: таблица
Главное правило монтажа: диаметр отверстия равен наружному диаметру тела заклёпки, с допуском до 0,1-0,2 мм на свободную посадку. Отверстие заметно больше нормы — заклёпка проворачивается и держит слабо; меньше нормы — не входит. Ниже типовые значения для стандартных цилиндрических и рифлёных заклёпок.
| Резьба | Диаметр тела, мм | Отверстие (сверло), мм | Зажимной диапазон, мм |
|---|---|---|---|
| М3 | 5,0 | 5,0 | 0,5-2,0 |
| М4 | 6,0 | 6,0 | 0,5-3,0 |
| М5 | 7,0 | 7,0 | 0,5-3,5 |
| М6 | 9,0 | 9,0 | 0,5-4,0 |
| М8 | 11,0 | 11,0 | 1,0-5,0 |
| М10 | 13,0 | 13,0 | 1,0-6,0 |
| М12 | 15,0-16,0 | 15,0-16,0 | 1,5-6,5 |
Важные оговорки по таблице:
- единого ГОСТ на резьбовые заклёпки нет, диаметр тела немного отличается у разных производителей, поэтому точное значение сверяйте с таблицей в карточке товара;
- зажимной диапазон дан для стандартной длины; у одного размера резьбы бывает несколько длин под разную толщину пакета, выбирайте так, чтобы ваша толщина попадала в середину диапазона;
- шестигранные и полушестигранные заклёпки ставят в шестигранное отверстие под размер тела, а не в круглое сверло; рифлёные и гладкие — по таблице.
Чем устанавливают резьбовые заклёпки: инструмент
Принцип у всего инструмента один: резьбовой шток вкручивается в заклёпку и втягивает её тело, образуя бортик. Различается привод усилия.
| Инструмент | Как создаёт усилие | Когда брать |
|---|---|---|
| Ручной рычажный | две рукояти, усилие через рычаг | разовые и средние работы, обычно до М6 и М8 |
| Поворотный винтовой | вращение маховика или гайки | аккуратный контролируемый монтаж |
| Насадка на дрель или шуруповёрт | патрон вместо рукоятей | средний объём, быстрее ручного |
| Аккумуляторный и электрический | мотор втягивает шток | большой объём и поток, стабильное усилие |
| Пневматический | сжатый воздух | производство и конвейер |
Под каждый размер заклёпки на инструмент ставится свой сменный шток с насадкой. Перед установкой убедитесь, что шток и резьба заклёпки совпадают.
Резьбовой шток инструмента — расходник: со временем резьба на нём вытягивается и изнашивается. Если шток стал вкручиваться в заклёпку с заеданием, замените его, иначе он сорвёт резьбу внутри уже установленной заклёпки.
Как установить резьбовую заклёпку заклёпочником: пошагово
- подберите заклёпку по толщине пакета, резьбе и условиям, а сверло — по таблице выше;
- разметьте и накерните точку, просверлите отверстие строго перпендикулярно и снимите заусенцы;
- навинтите заклёпку на шток заклёпочника до упора бортика;
- вставьте заклёпку в отверстие, бортик должен плотно лечь на поверхность;
- держа инструмент перпендикулярно панели, сведите рукояти одним плавным ходом: тело осаживается и образует бортик с обратной стороны;
- проверните шток против часовой стрелки и выкрутите его из установленной заклёпки;
- проверьте результат: бортик прилегает, заклёпка не люфтит, резьба чистая.
Как установить резьбовую заклёпку без заклёпочника
Если заклёпок одна или несколько, можно обойтись болтом и ручным инструментом. Способ рабочий, но медленный и изнашивает болт, поэтому для объёма берут заклёпочник.
Способ 1: болт, гайка и два ключа
Понадобится: болт нужной резьбы класса прочности не ниже 8.8 с запасом длины, высокая (удлинённая) гайка, две усиленные шайбы, по возможности упорный подшипник, два ключа и медная или консистентная смазка.
- просверлите отверстие по таблице и зачистите заусенцы;
- смажьте резьбу болта, наденьте на него шайбу, упорный подшипник, ещё шайбу и накрутите гайку: этот пакет будет давить на бортик;
- вкрутите конец болта в резьбу заклёпки до бортика и вставьте заклёпку в отверстие, бортик плотно к поверхности;
- одним ключом удерживайте болт от вращения, вторым плавно затягивайте гайку в сторону бортика;
- тяните до резкого роста усилия: это значит, что тело осело и образовало бортик с тыльной стороны;
- ослабьте гайку и выкрутите болт из заклёпки, смазка не даёт ей провернуться.
Упорный подшипник и смазка снижают трение под нагрузкой: гайка идёт легче и не тащит заклёпку за собой, а смазанный болт потом выкручивается, не проворачивая её.
Способ 2: насадка на шуруповёрт или дрель
- соберите насадку: болт с упорным подшипником и торцевой гайкой с насечками, которая упрётся в бортик, хвостовик болта зажмите в патрон;
- накрутите заклёпку на болт и вставьте в отверстие;
- включите шуруповёрт на низких оборотах в режиме закручивания: болт втягивает тело заклёпки и формирует бортик;
- как только усилие резко выросло, сразу переключите на реверс и выкрутите болт.
Какой болт взять и почему
- класс прочности не ниже 8.8, лучше 10.9 или 12.9: мягкий болт сорвёт резьбу раньше, чем осадится заклёпка;
- длина с запасом, чтобы резьбы хватило на всю заклёпку плюс на пакет шайб и гайку;
- резьбу болта обязательно смазывать: иначе при выкручивании болт провернёт заклёпку в отверстии;
- ресурс самодельной оснастки невелик, один болт держит примерно 20-30 установок, потом резьбу разбивает, поэтому для постоянной работы дешевле заклёпочник.
Типичные ошибки при установке
- отверстие больше нормы: заклёпка проворачивается и не затягивается, держит слабо;
- перетяг: срывает внутреннюю резьбу заклёпки, особенно у алюминиевых, признак готовности — резкий рост усилия, а не «ещё полоборота»;
- длина заклёпки не под толщину пакета: тыльный бортик не образуется или образуется не там;
- гладкое тело в широком или мягком отверстии: проворот, нужна рифлёная заклёпка или точный диаметр;
- стальная заклёпка в алюминиевой детали без изоляции: во влаге начинается гальваническая коррозия;
- нержавеющую заклёпку ставят без смазки штока: резьбу штока прихватывает и задирает;
- отверстие слишком близко к краю: лист рвёт, держите минимум два диаметра от кромки, на тонком металле три;
- сверление не перпендикулярно: бортик ложится с перекосом, соединение слабнет.
Совет эксперта
Главная причина брака — несовпадение диаметра отверстия и тела заклёпки. Сначала проверьте сверло по таблице и только потом ставьте. Перед партией сделайте пробную установку на обрезке того же металла и той же толщины: проверьте заклёпку на проворот и затяните в неё болт. Если на пробе всё держит, ставьте на изделие.
Редакция «Весь Крепеж»
Частые вопросы
Как установить резьбовую заклёпку без заклёпочника?
Болтом класса прочности не ниже 8.8, высокой гайкой, двумя усиленными шайбами и двумя ключами. Болт вкручивают в заклёпку, гайку через шайбы затягивают к бортику до резкого роста усилия, затем болт выкручивают. Резьбу болта обязательно смазывают.
Какое отверстие сверлить под заклёпку М6, М8 и М10?
Под М6 — 9,0 мм, под М8 — 11,0 мм, под М10 — 13,0 мм. Общее правило: отверстие равно диаметру тела заклёпки, с допуском до 0,1-0,2 мм; точное значение сверяйте с карточкой товара.
Можно ли поставить резьбовую заклёпку шуруповёртом?
Да, специальной насадкой с упорным подшипником на низких оборотах. Как усилие резко возросло, сразу переключайте на реверс, иначе сорвёте резьбу.
Почему резьбовая заклёпка проворачивается?
Чаще всего отверстие больше тела заклёпки, нет смазки на штоке или тело гладкое. Помогает точный диаметр отверстия по таблице и рифлёная заклёпка с насечками.
Что надёжнее, открытая или закрытая заклёпка?
Закрытая держит влагу и грязь, её ставят на улице и в сырых узлах. Открытая дешевле и проще, её берут для сухих условий.
Чем резьбовая заклёпка отличается от вытяжной?
У резьбовой внутри резьба под винт, она даёт в тонком листе точку под болт. Вытяжная глухая и только соединяет листы между собой, резьбы в ней нет.
Памятка
- подберите заклёпку по толщине пакета, резьбе и условиям, сверло — по таблице;
- ставьте перпендикулярно, бортик плотно к поверхности;
- без инструмента берите болт класса 8.8 и выше, смажьте резьбу и тяните до резкого роста усилия;
- не перетягивайте и не подходите близко к краю листа;
- для объёма берите заклёпочник, самодельная оснастка живёт недолго.
