DIN 6888 / ISO 3912 Шпонка сегментная
Описание DIN 6888

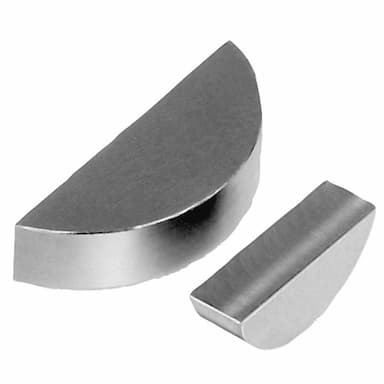

Сегментная шпонка по DIN 6888 / ISO 3912 — крепёжный элемент в форме сегмента круга (половины или трети диска), устанавливаемый в полукруглый паз на валу. Своеобразная «луна» в поперечном сечении — именно эта форма определяет и технологические преимущества, и специфику применения сегментной шпонки. Паз под неё фрезеруется дисковой фрезой за один проход, без переустановки детали — это значительно быстрее и дешевле, чем фрезерование паза под призматическую шпонку.
Глубокий паз на валу — характерная черта сегментного соединения. Шпонка утоплена в вал почти полностью; над поверхностью вала выступает лишь небольшая часть, входящая в прямоугольный паз ступицы. Такая посадка обеспечивает самоустановку шпонки в процессе монтажа: шпонка «качается» в своём полукруглом гнезде и автоматически выравнивается по пазу ступицы при надевании. Это исключает перекос и неравномерную нагрузку на боковые грани.
Стандарт DIN 6888 устанавливает два ряда размеров: A (для пазов, фрезерованных концевой фрезой) и B (для пазов, фрезерованных дисковой фрезой). Ширина шпонок: 1,5–10 мм; высота: 2,6–16 мм; радиус: 7–27 мм. Материал: сталь C45K с пределом прочности 580–700 МПа. Точность размеров: ширина — h9, высота — h11.
Ограничение применения сегментной шпонки — значительная глубина паза на валу ослабляет его поперечное сечение. Именно поэтому DIN 6888 не рекомендуется для тяжело нагруженных валов большого диаметра: паз становится концентратором напряжений при кручении и изгибе. Зато на тонких валах и концевых участках — идеально: конические концы шпинделей, хвостовики режущего инструмента, концы валов электродвигателей.
Типичные применения: электродвигатели малой и средней мощности (крепление шкивов и полумуфт на конических концах валов), редукторы с коническими концами тихоходных валов, насосы, вентиляторы, ручной электрический инструмент. В отличие от призматической шпонки DIN 6885, сегментная обеспечивает надёжную фиксацию на конических участках вала без специальной пригонки.
