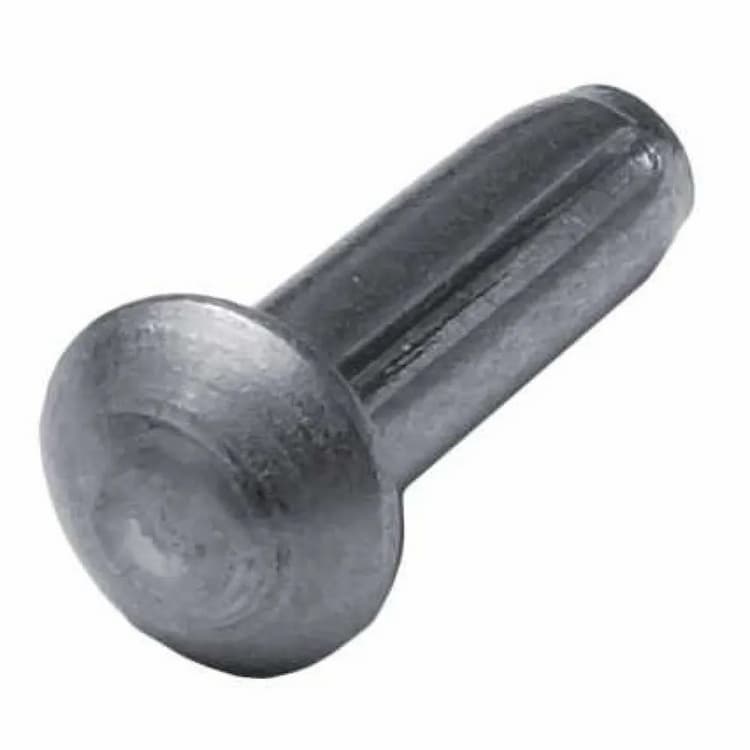

Штифт d2.3х5, DIN 1476 / ISO 8746, с полукруглой головкой и насечками по всей длине, сталь

Насечённый штифт DIN 1476 с полукруглой (сферической) головкой применяется в качестве заклёпки-штифта для неразъёмного крепления табличек, шильдиков, защитных кожухов и маркировочных пластин. Головка остаётся снаружи, а рифлёный корпус заклинивается в отверстии корпуса изделия. Аналоги и взаимозаменяемые стандарты: ISO 8746, ГОСТ Р ИСО 8746-93.

Конструктивные особенности

Исполнение с полукруглой (сферической) головкой функционально объединяет штифт и заклёпку: головка остаётся снаружи и декоративно оформляет соединение, а насечённый корпус заклинивается в отверстии. Применяется для крепления шильдиков, табличек и декоративных накладок. Продольные насечки по всей длине корпуса гарантируют удержание штифта за счёт упругой деформации вытесненных гребешков. Снимают требование к точности отверстия — достаточно обычного сверления.

Технические параметры

Номинальный диаметр: 2.3 мм. Длина: 5 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Насечённые штифты устанавливаются в обычное сверлёное отверстие номинального диаметра без финишной развёртки — удержание обеспечивается упругой деформацией вытесненных гребешков.
