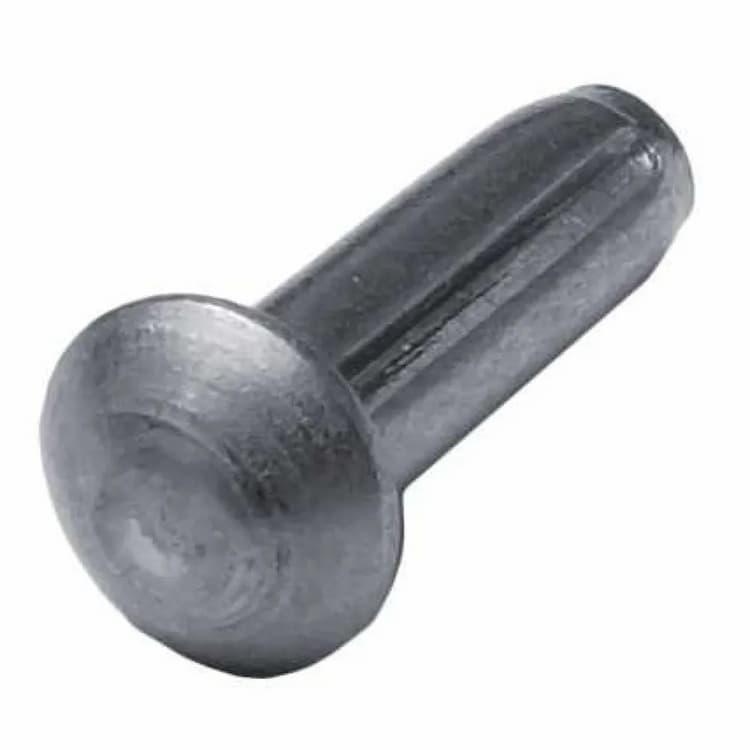

Штифт d2.5х10, DIN 1476 / ISO 8746, с полукруглой головкой и насечками по всей длине, сталь
Насечённый штифт DIN 1476 с полукруглой (сферической) головкой применяется в качестве заклёпки-штифта для неразъёмного крепления табличек, шильдиков, защитных кожухов и маркировочных пластин. Головка остаётся снаружи, а рифлёный корпус заклинивается в отверстии корпуса изделия. Аналоги и взаимозаменяемые стандарты: ISO 8746, ГОСТ Р ИСО 8746-93.
Конструктивные особенности
Исполнение с полукруглой (сферической) головкой функционально объединяет штифт и заклёпку: головка остаётся снаружи и декоративно оформляет соединение, а насечённый корпус заклинивается в отверстии. Применяется для крепления шильдиков, табличек и декоративных накладок. Продольные насечки по всей длине корпуса гарантируют удержание штифта за счёт упругой деформации вытесненных гребешков. Снимают требование к точности отверстия — достаточно обычного сверления.
Технические параметры
Номинальный диаметр: 2.5 мм. Длина: 10 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Насечённые штифты устанавливаются в обычное сверлёное отверстие номинального диаметра без финишной развёртки — удержание обеспечивается упругой деформацией вытесненных гребешков.
| DIN | ГОСТ Р ИСО | ISO |
|---|---|---|
| DIN 1476 | ГОСТ Р ИСО 8746-93 | ISO 8746 |
| Диаметр | Диаметр головки, мм. | Высота головки | Фаска |
|---|---|---|---|
| 1,4 | 2,4 | 0,8 | 0,5 |
| 1,6 | 2,8 | 1 | 0,5 |
| 2 | 3,5 | 1,2 | 0,5 |
| 2,3 | 3,1 | 1,5 | 0,7 |
| 2,5 | 4,4 | 1,5 | 0,7 |
| 3 | 5,2 | 1,8 | 1 |
| 4 | 7 | 2,4 | 1,5 |
| 5 | 8,8 | 3 | 1,5 |
| 6 | 10,5 | 3,6 | 1,5 |
