Шайба М5.4х10.8х1.8, DIN 25201 стопорно-клиновая широкая, Delta Protect
Срок поставки 1-4 дня.

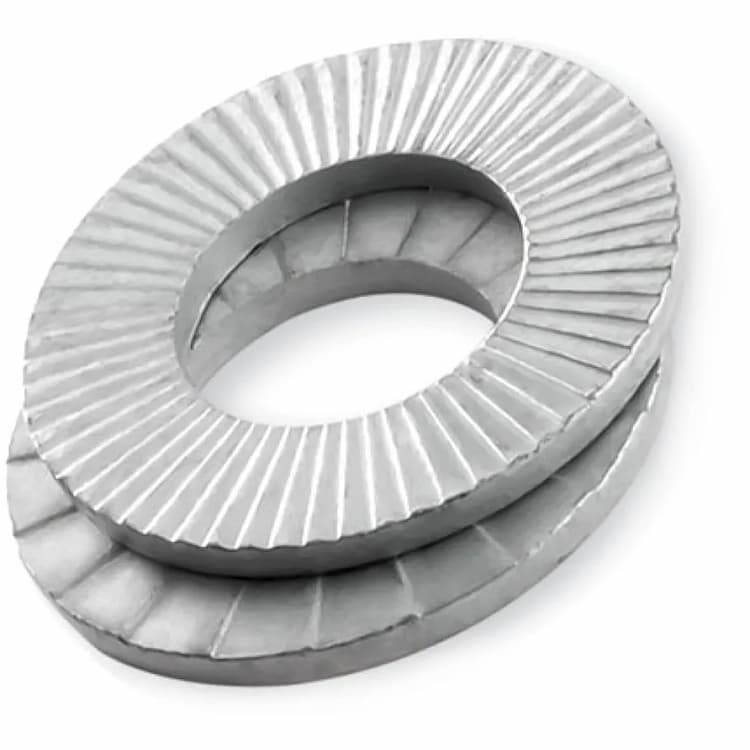

Стопорно-клиновая шайба Nord-Lock состоит из двух элементов с радиальными клиньями и насечками, блокирующими раскручивание даже при экстремальных динамических нагрузках.
Конструкция и размеры
Обеспечивает максимальную надежность фиксации за счет клинового эффекта с радиальными насечками, блокирующего вращение даже при экстремальных вибрациях и ударных нагрузок. Широкие поля шайбы необходимы для радикального снижения удельного давления на опорную поверхность и перекрытия увеличенных технологических отверстий. Номинальный размер изделия соответствует метрическому крепежу с резьбой M5. Основные геометрические параметры изделия: внутренний диаметр 5.4 мм, внешний диаметр 10.8 мм, толщина 1.8 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Высокотехнологичное цинк-ламельное покрытие Delta Protekt гарантирует максимальную защиту от коррозии и контролируемый коэффициент трения для точной затяжки.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.

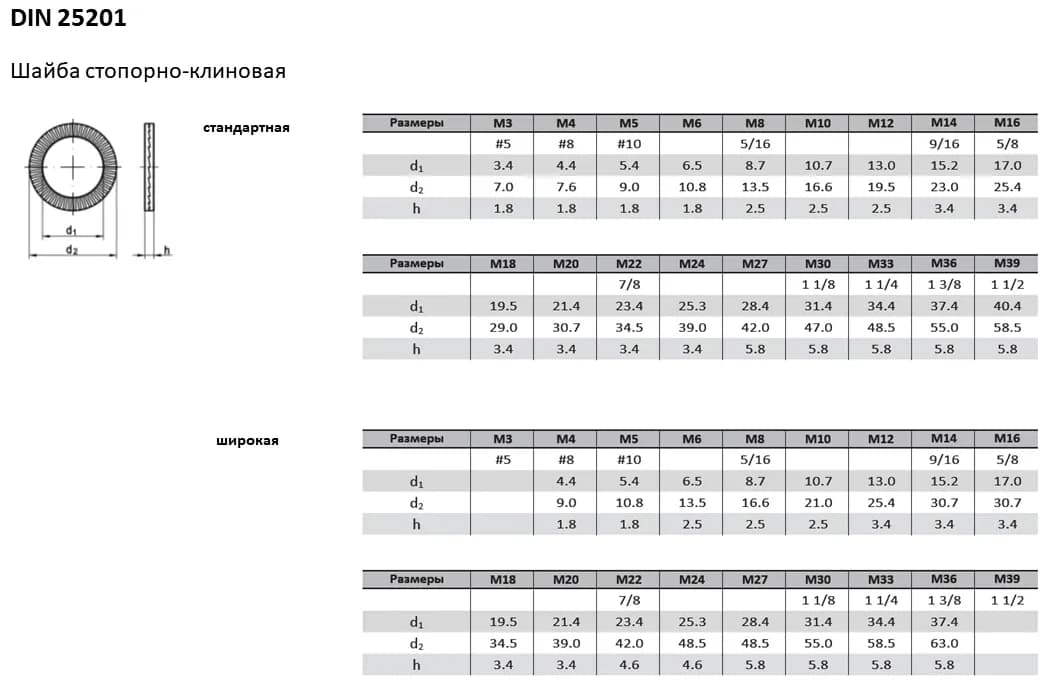

| Под резьбу | М3 | М4 | М5 | М6 | М6 | М8 | М8 | М10 | М10 | М12 | М12 | М14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 3,4 | 4,4 | 5,4 | 6,5 | 6,5 | 8,7 | 8,7 | 10,7 | 10,7 | 13 | 13 | 15,2 |
| d1 | 7 | 9 | 9 | 10,8 | 13,5 | 13,5 | 16,6 | 16,6 | 21 | 19,5 | 25,4 | 23 |
| h | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 2,5 | 2,22,5 | 2,5 | 3,4 | 3,4 |
