DIN 25201
DIN 25201 Шайба стопорная, самоконтрящиеся nord lock

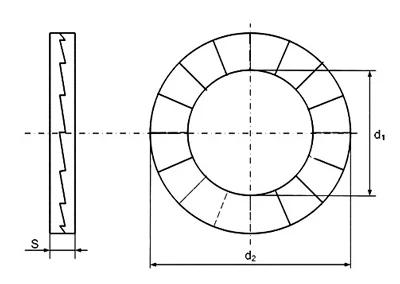

Технический чертёж DIN 25201
Соответствие стандартов
| DIN | DIN 25201 |
|---|
Описание
DIN 25201 — стандарт, устанавливающий требования к изделию «Шайба стопорная, самоконтрящиеся nord lock»: форму, размерный ряд, допуски и технические условия изготовления.
В каталоге «Весь Крепеж» представлено 118 позиций по стандарту DIN 25201: диаметры от М3 до М52. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Нержавеющая сталь (А4)
- Сталь — покрытия: цинковые хлопья, delta protekt
Применение
Основное назначение изделий DIN 25201 — распределение нагрузки под головкой крепежа и защита поверхности соединяемых деталей, предотвращение самоотвинчивания в условиях вибрации.
Таблица размеров DIN 25201
| Под резьбу | М3 | М4 | М5 | М6 | М6 | М8 | М8 | М10 | М10 | М12 | М12 | М14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 3,4 | 4,4 | 5,4 | 6,5 | 6,5 | 8,7 | 8,7 | 10,7 | 10,7 | 13 | 13 | 15,2 |
| d1 | 7 | 9 | 9 | 10,8 | 13,5 | 13,5 | 16,6 | 16,6 | 21 | 19,5 | 25,4 | 23 |
| h | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 2,5 | 2,22,5 | 2,5 | 3,4 | 3,4 |
Купить крепёж DIN 25201
A4Нержавеющая сталь A4
Арт: VK-0843795В наличии 160 шт
Шайба М10 d10.7х16.6х2, DIN 25201 cтопорно-клиновая, нержавеющая сталь А4542 ₽
A4Нержавеющая сталь A4
Арт: VK-3514152В наличии 11 шт
Шайба М10 d10.7х16.6х2, DIN 25201 стопорная NORD-LOCK, нержавеющая сталь А450 ₽
Арт: VK-9283928В наличии 7092 шт
Шайба М10 d10.7х16.6х2.5, DIN 25201 стопорная NORD-LOCK, цинковые хлопья42 ₽
Арт: VK-2730585В наличии 764 шт
Шайба М10 d10.7х16.6х2.5, DIN 25201 стопорно-клиновая, Delta Protect46 ₽
A4Нержавеющая сталь A4
Арт: VK-7885852Под заказ
Шайба М10 d10.7х21х2, DIN 25201 cтопорно-клиновая широкая, нержавеющая сталь А41 147 ₽
A4Нержавеющая сталь A4
Арт: VK-8584517В наличии 221 шт
Шайба М10 d10.7х21х2, DIN 25201 стопорная широкая NORD-LOCK SPSS, нержавеющая сталь А41 416 ₽
Арт: VK-1239015Под заказ
Шайба М10 d10.7х21х2.5, DIN 25201 стопорная широкая NORD-LOCK SP, цинковые хлопья61 ₽
Арт: VK-6277708В наличии 20 шт
Шайба М10.7х21х2.5, DIN 25201 стопорно-клиновая широкая, Delta Protect162 ₽
A4Нержавеющая сталь A4
Арт: VK-1503941В наличии 11 шт
Шайба М12 d13.0х25.4х3, DIN 25201 стопорная широкая NORD-LOCK SPSS, нержавеющая сталь А42 931 ₽
A4Нержавеющая сталь A4
Арт: VK-6114377В наличии 90 шт
Шайба М12 d13х19.5х2, DIN 25201 cтопорно-клиновая, нержавеющая сталь А4558 ₽
A4Нержавеющая сталь A4
Арт: VK-6184336В наличии 5514 шт
Шайба М12 d13х19.5х2, DIN 25201 стопорная NORD-LOCK, нержавеющая сталь А41 ₽
