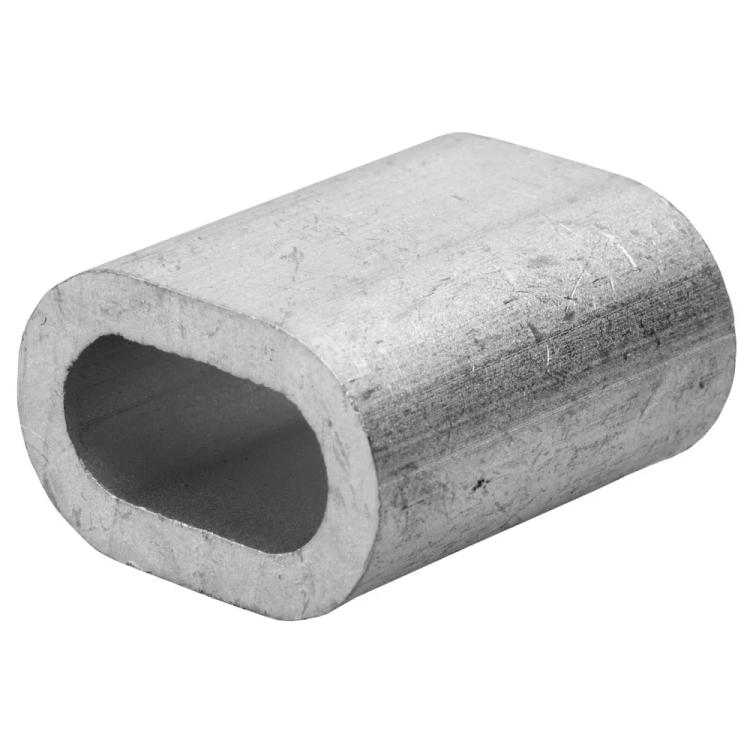

Зажим для троса d16, DIN 3093 алюминиевый, алюминий
Сегодня
Бесплатно, после подтверждения готовности заказа.
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽.
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽.
2–4 рабочих дня
Стоимость зависит от региона, в ПВЗ или курьером.
Алюминиевый зажим DIN 3093 представляет собой обжимную втулку для соединения тросов и формирования петель на их концах.
Назначение и конструкция
Зажим выполнен как алюминиевая обжимная втулка. Для фиксации троса втулку опрессовывают подходящим инструментом.
Основные параметры
Зажим для троса, DIN 3093, номинальный размер d16, исполнение: алюминиевый.
Материал и исполнение
Материал и покрытие этого исполнения: алюминий. Эти параметры учитывают при подборе совместимых элементов оснастки, замене изделия и оценке условий эксплуатации.
Выбор и применение
При подборе сопоставляют назначение изделия, стандарт или серию, присоединительные размеры, конструктивное исполнение, материал и покрытие. Допустимую нагрузку нельзя определять только по диаметру или внешнему виду: используют значение из карточки, маркировки и сопроводительной документации конкретного изделия. Если исполнение имеет ограничение «не для подъёма», его нельзя применять для подъёма и перемещения грузов.
| Диаметр зажимаемого троса, мм | Высота полости мм | Ширина полости, мм | Высота зажима, мм | Ширина зажима, мм | Длина, мм | Вес, г/шт. |
|---|---|---|---|---|---|---|
| 1,5 | 1,8 | 3,6 | 3,5 | 5,3 | 6 | 0,21 |
| 2 | 2,4 | 4,8 | 4,5 | 6,9 | 7 | 0,24 |
| 2,5 | 3 | 6 | 5,4 | 8,1 | 9 | 0,5 |
| 3 | 3,5 | 7 | 6,1 | 9,6 | 11 | 0,84 |
| 3,5 | 4 | 8 | 7 | 11 | 13 | 1,32 |
| 4 | 4,5 | 9 | 7,9 | 12,4 | 14 | 1,81 |
| 4,5 | 5,1 | 10,2 | 8,9 | 14 | 16 | 2,61 |
| 5 | 5,6 | 11,2 | 9,8 | 15,4 | 18 | 3,57 |
| 6 | 6,6 | 13,2 | 11,6 | 18,2 | 21 | 5,86 |
| 6,5 | 7,2 | 14,4 | 12,6 | 19,8 | 23 | 7,85 |
| 7 | 7,8 | 15,6 | 13,6 | 21,4 | 25 | 9,53 |
| 8 | 8,8 | 17,6 | 15,4 | 24,2 | 28 | 13,7 |
| 9 | 9,9 | 19,8 | 17,3 | 27,2 | 32 | 19,8 |
| 10 | 10,9 | 21,8 | 19,1 | 30 | 35 | 26,4 |
| 11 | 12,1 | 24,2 | 21,1 | 33,2 | 39 | 35,8 |
| 12 | 13,2 | 26,4 | 23 | 36,2 | 42 | 45,8 |
| 13 | 14,2 | 28,4 | 25 | 39,2 | 46 | 59,7 |
| 14 | 15,3 | 30,6 | 26,9 | 42,2 | 49 | 73,5 |
| 16 | 17,5 | 35 | 30,9 | 48,4 | 56 | 111 |
| 18 | 19,6 | 39,2 | 34,8 | 54,4 | 63 | 159 |
| 20 | 21,7 | 43,4 | 38,5 | 60,2 | 70 | 217 |
| 22 | 24,3 | 48,6 | 42,7 | 67 | 77 | 291 |
| 24 | 26,4 | 52,8 | 46,4 | 72,8 | 84 | 375 |
