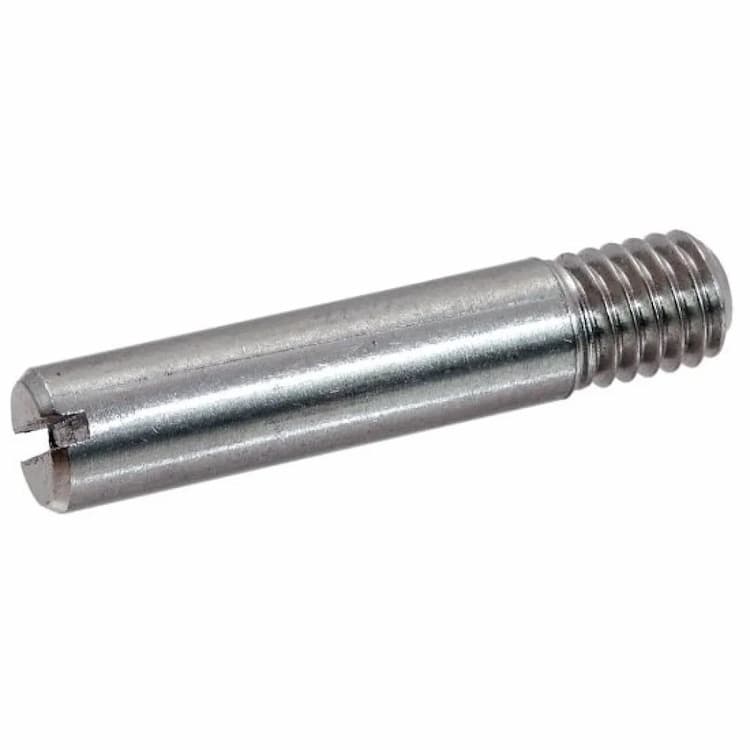

Винт 14H М3х8, DIN 427 / ISO 2342 установочный с неполной резьбой с плоским концом (6.8)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Установочный винт DIN 427 представляет собой шпильку с прямым шлицем и неполной резьбой, используемую в качестве ограничителя или оси. Аналоги стандарта: ISO 2342, ГОСТ 18746-80. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Неполная резьба позволяет более плотно стягивать соединяемые детали между собой. Плоский конец наконечника гарантирует фиксацию деталей без деформации их поверхности. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M3 длиной 8 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Класс твердости 14H (по шкале Виккерса). Предназначен для узлов, не подвергающихся высоким механическим нагрузкам на срез и разрыв. Оптимально подходит для установочных винтов, фиксирующих детали в заданном положении.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 427 | ГОСТ 18746-80 | ISO 2342 |
| Диаметр | М1.6 | М2 | М2.5 | М3 | М3.5 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| шаг резьбы | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 | 2 | 2,5 |
| длина резьбы | 1,9 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 6 | 7,2 | 9,6 | 12 | 14 | 18 | 22 |
| ширина шлица | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 |
| глубина шлица винта | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 4 |
| длина винта min. | 4 | 5 | 5 | 6 | 8 | 8 | 10 | 12 | 14 | 16 | 20 | 30 | 35 |
| длина винта max. | 6 | 8 | 10 | 12 | 14 | 14 | 20 | 25 | 30 | 35 | 60 | 60 | 60 |
