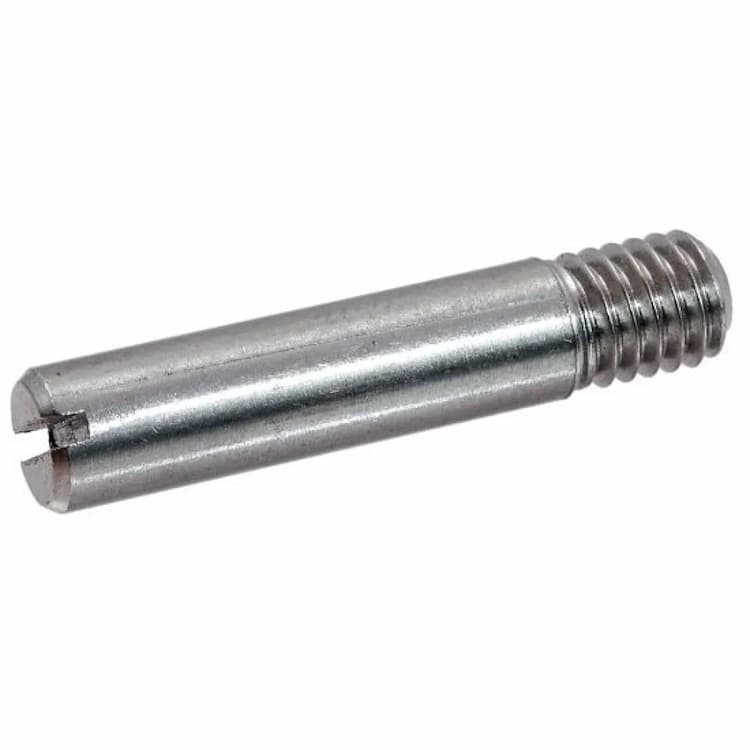

Винт 14H М6х18, DIN 427 / ISO 2342 установочный с неполной резьбой с плоским концом (6.8)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Установочный винт DIN 427 представляет собой шпильку с прямым шлицем и неполной резьбой, используемую в качестве ограничителя или оси. Аналоги стандарта: ISO 2342, ГОСТ 18746-80. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Неполная резьба позволяет более плотно стягивать соединяемые детали между собой. Плоский конец наконечника гарантирует фиксацию деталей без деформации их поверхности. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M6 длиной 18 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Класс твердости 14H (по шкале Виккерса). Предназначен для узлов, не подвергающихся высоким механическим нагрузкам на срез и разрыв. Оптимально подходит для установочных винтов, фиксирующих детали в заданном положении.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 427 | ГОСТ 18746-80 | ISO 2342 |
| Диаметр | М1.6 | М2 | М2.5 | М3 | М3.5 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| шаг резьбы | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 | 2 | 2,5 |
| длина резьбы | 1,9 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 6 | 7,2 | 9,6 | 12 | 14 | 18 | 22 |
| ширина шлица | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 |
| глубина шлица винта | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 4 |
| длина винта min. | 4 | 5 | 5 | 6 | 8 | 8 | 10 | 12 | 14 | 16 | 20 | 30 | 35 |
| длина винта max. | 6 | 8 | 10 | 12 | 14 | 14 | 20 | 25 | 30 | 35 | 60 | 60 | 60 |
