Шайба М10 d11, DIN 434 косая квадратная, оцинкованная

Квадратная косая шайба DIN 434 с уклоном 8% применяется для выравнивания угловых несоответствий при монтаже на наклонных полках швеллеров U-профилей. Технические параметры гармонизированы со стандартами: ISO 7092. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.

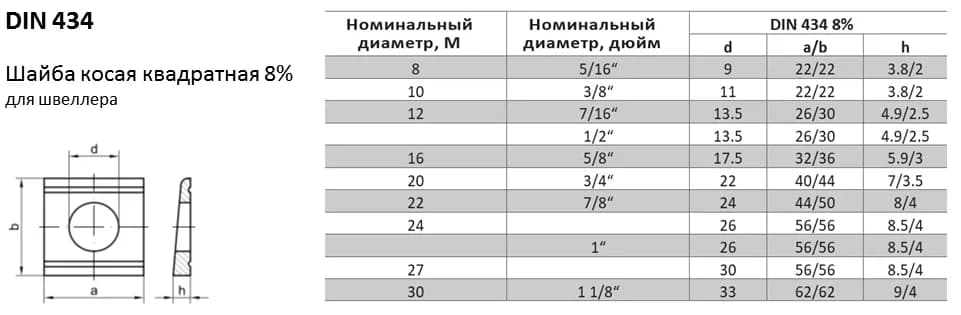

Конструкция и размеры

Квадратная геометрия обеспечивает увеличенную площадь контакта с деталью, надежную фиксацию в пазах и предотвращение проворачивания в деревянных конструкциях. Клиновидная форма профиля с заданным углом позволяет компенсировать непараллельность опорных поверхностей на наклонных полках швеллеров и двутавров. Номинальный размер изделия соответствует метрическому крепежу с резьбой M10. Основные геометрические параметры изделия: внутренний диаметр 11 мм.

Материал и характеристики

Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.

Защитное покрытие

Поверхность защищена методом гальванического цинкования. Слой цинка толщиной 5-15 мкм предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
