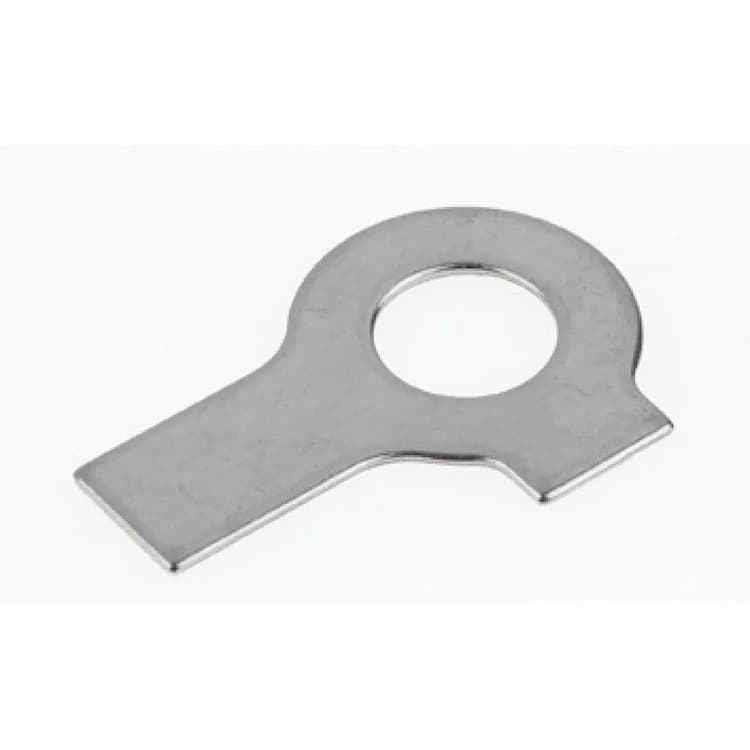

Шайба d31, DIN 463 стопорная плоская с двумя лапками, нержавеющая сталь А4
Стопорная шайба DIN 463 с двумя деформируемыми лапками используется для надежной фиксации шестигранных гаек и болтов путем загиба лапок на грани крепежа.
Конструкция и размеры
Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Стопорная конструкция призвана механически блокировать самопроизвольное отвинчивание крепежа. Наличие деформируемых лапок позволяет механически зафиксировать гайку или болт относительно грани детали или края технологического отверстия путем загиба лапки после затяжки. Основные геометрические параметры изделия: внутренний диаметр 31 мм.
Материал и характеристики
Изделие выполнено из кислотостойкой стали А4 (AISI 316) с добавлением молибдена. Это придает крепежу исключительную защиту от питтинговой коррозии в агрессивных средах.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.

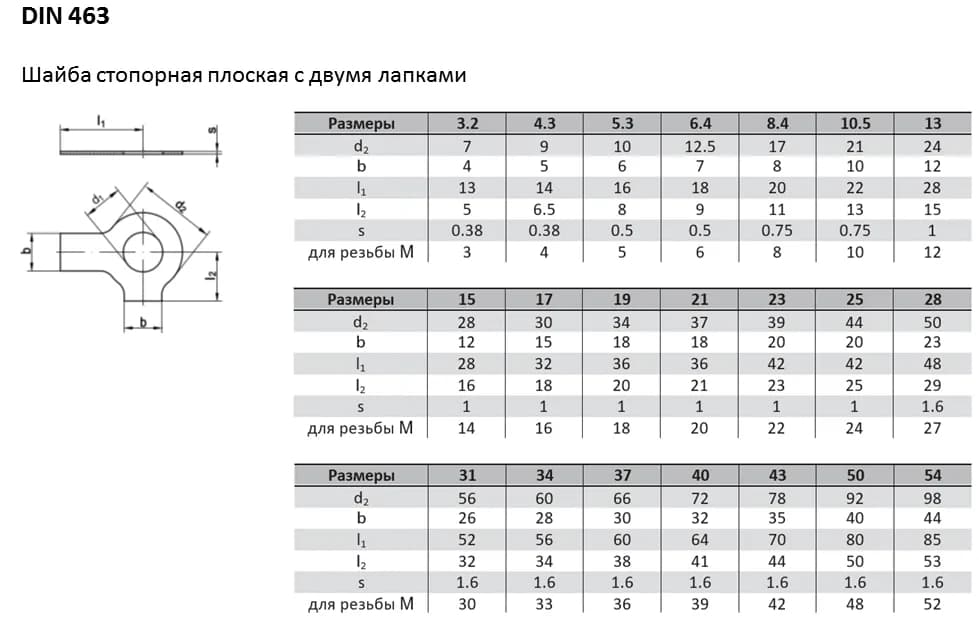

| DIN | ГОСТ |
|---|---|
| DIN 463 | ГОСТ 13463-77, ГОСТ 13464-77 |
| Диаметр резьбы | Внутренний диаметр, d1 | Внешний диаметр, d2 | Толщина, s | b | l1 | l2 |
|---|---|---|---|---|---|---|
| M3 | 3,2 | 7 | 0,38 | 4 | 13 | 5 |
| M3,5 | 3,7 | 8 | 0,38 | 4 | 13 | 5,5 |
| M4 | 4,3 | 9 | 0,38 | 5 | 14 | 6,5 |
| M5 | 5,3 | 10 | 0,5 | 6 | 16 | 8 |
| M6 | 6,4 | 12,5 | 0,5 | 7 | 18 | 9 |
| М8 | 8,4 | 17 | 0,75 | 8 | 20 | 11 |
| М10 | 10,5 | 21 | 0,75 | 10 | 22 | 13 |
| M12 | 13 | 24 | 1 | 12 | 28 | 15 |
| M14 | 15 | 28 | 1 | 12 | 28 | 16 |
| M16 | 17 | 30 | 1 | 15 | 32 | 18 |
| M18 | 19 | 34 | 1 | 18 | 36 | 20 |
| M20 | 21 | 37 | 1 | 18 | 36 | 21 |
| M22 | 23 | 39 | 1 | 20 | 42 | 23 |
| M24 | 25 | 44 | 1 | 20 | 42 | 25 |
| M27 | 28 | 50 | 1,6 | 23 | 48 | 29 |
| M30 | 31 | 56 | 1,6 | 26 | 52 | 32 |
| M33 | 34 | 60 | 1,6 | 28 | 56 | 34 |
| M36 | 37 | 66 | 1,6 | 30 | 60 | 38 |
| M39 | 40 | 72 | 1,6 | 32 | 64 | 41 |
| M42 | 43 | 78 | 1,6 | 35 | 70 | 44 |
| M45 | 46 | 85 | 1,6 | 38 | 75 | 48 |
| M48 | 50 | 92 | 1,6 | 40 | 80 | 50 |
| M52 | 54 | 98 | 1,6 | 44 | 85 | 53 |
