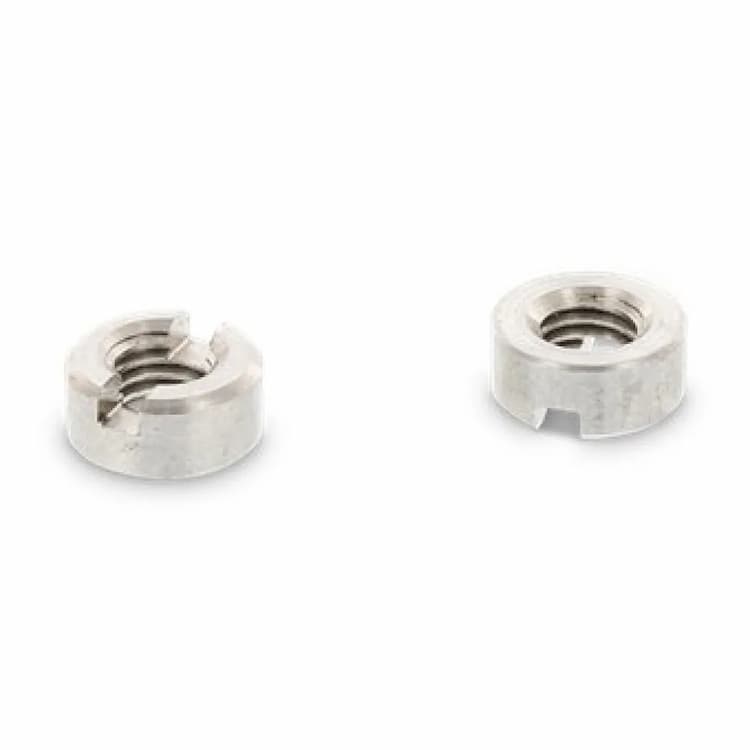

Гайка М5, DIN 546 круглая шлицевая, нержавеющая сталь А1 (1.4305)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Шлицевая круглая гайка DIN 546 имеет прямой шлиц в торце и применяется в приборостроении для аккуратного скрытого монтажа. Аналоги стандарта: ГОСТ 10657-80. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Круглая геометрия корпуса характерна для шлицевых гаек или изделий под ручную накатку. Изделие затягивается специальным ключом с помощью пазов (шлицев) на наружной или торцевой поверхности.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M5. Сталь марки А1 (AISI 303) легирована серой для улучшения обрабатываемости резанием. Это позволяет достигать высокой точности геометрических параметров и чистоты поверхности при изготовлении сложных метизов на станках-автоматах.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ |
|---|---|
| DIN 546 | ГОСТ 10657-80 |

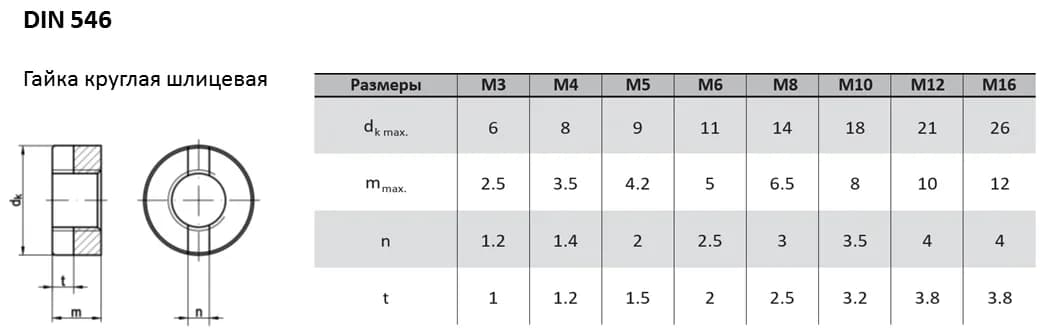

| Параметры гайки | M1 | M1,2 | M1,4 | M1,6 | M2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 |
| Диаметр, d1 | 2,5 | 3 | 3 | 3,5 | 4,5 | 5,5 | 6 | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 |
| Высота гайки, m | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,2 | 2,5 | 3 | 3,5 | 4,2 | 5 | 6,5 | 8 | 10 | 11 | 12 | 13 | 14 |
| Глубина шлица, t | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 0,9 | 1 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3,2 | 3,8 | 3,8 | 3,8 | 4,8 | 4,8 |
| Ширина шлица, n | 0,3 | 0,4 | 0,4 | 0,5 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 2 | 2,5 | 3 | 3,5 | 4 | 4 | 4 | 4 | 5 |
