DIN 546 Гайка круглая шлицевая

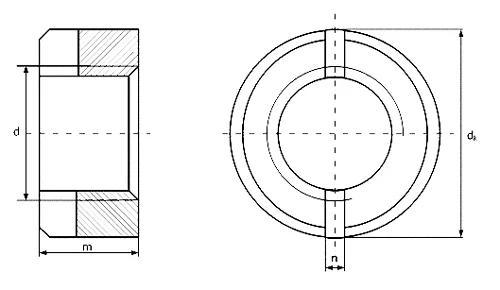

Технический чертёж DIN 546

Соответствие стандартов

DIN	DIN 546
ГОСТ	ГОСТ 10657-80

Скачать PDF В каталог

Описание

DIN 546 — стандарт, устанавливающий требования к изделию «Гайка круглая шлицевая»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 10657-80.

В каталоге «Весь Крепеж» представлено 36 позиций по стандарту DIN 546: диаметры от М2 до М16. Актуальные цены и наличие — в блоке товаров ниже.

Материалы изготовления

Сталь — покрытия: оцинкованное
Нержавеющая сталь (А4, А1)
Латунь

Применение

Основное назначение изделий DIN 546 — комплектация болтовых соединений в металлоконструкциях, машиностроении и строительстве. Подбираются по диаметру и шагу резьбы ответной детали.

Таблица размеров DIN 546

Параметры гайки	M1	M1,2	M1,4	M1,6	M2	М2,5	М3	М3,5	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
Шаг резьбы, P	0,25	0,25	0,3	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5
Диаметр, d1	2,5	3	3	3,5	4,5	5,5	6	7	8	9	11	14	18	21	24	26	29	32
Высота гайки, m	1	1,2	1,4	1,6	2	2,2	2,5	3	3,5	4,2	5	6,5	8	10	11	12	13	14
Глубина шлица, t	0,3	0,4	0,5	0,6	0,8	0,9	1	1	1,2	1,5	2	2,5	3,2	3,8	3,8	3,8	4,8	4,8
Ширина шлица, n	0,3	0,4	0,4	0,5	1	1,2	1,2	1,4	1,4	2	2,5	3	3,5	4	4	4	4	5
