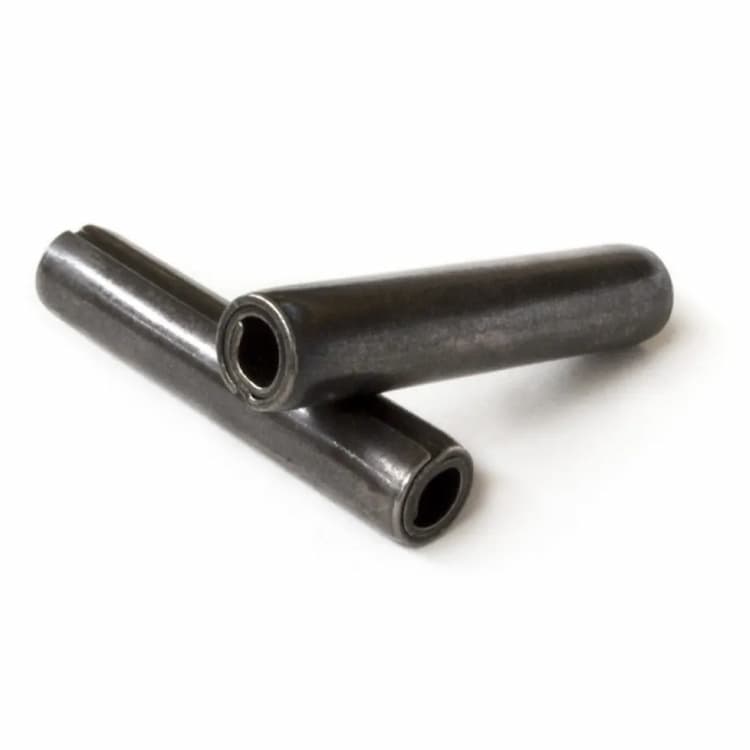

Штифт d5х26, DIN 7344 / ISO 8748, цилиндрический спиральный усиленный, сталь
Сегодня
Бесплатно, после подтверждения готовности заказа.
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽.
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽.
2–4 рабочих дня
Стоимость зависит от региона, в ПВЗ или курьером.
Спиральный пружинный штифт DIN 7344 тяжёлой серии (ISO 8748) — усиленное исполнение с увеличенной толщиной стенки и повышенным усилием распора. Предназначен для узлов с ударными и высокими срезающими нагрузками, где требуется максимальная несущая способность пружинного соединения. Аналоги и взаимозаменяемые стандарты: ISO 8748.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Спиральная конструкция (лента, свёрнутая в несколько витков): обеспечивает равномерное распределение радиального усилия по окружности, высокую усталостную долговечность и мягкую запрессовку без деформации стенок отверстия. Усиленная конструкция с увеличенной толщиной стенки или сечения: рассчитана на повышенные нагрузки на срез, смятие и удар. Применяется в тяжелонагруженных узлах строительной, горнодобывающей и промышленной техники.
Технические параметры
Номинальный диаметр: 5 мм. Длина: 26 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Пружинные штифты запрессовываются в обычное сверлёное отверстие номинального диаметра — развёртывание не требуется и не допускается (приведёт к потере усилия распора).
| Размер штифта | Размер фаски, мм | Толщина штифта, мм | Наружный диаметр, мм | Внутренний диаметр, мм | Нагрузка на срез, к/Н |
|---|---|---|---|---|---|
| 1,5 | 0,5 | 0,17 | 1,6 | 1,4 | 1,9 |
| 2 | 0,7 | 0,22 | 2,1 | 1,9 | 3,5 |
| 2,5 | 0,8 | 0,28 | 2,6 | 2,35 | 5,5 |
| 3 | 1 | 0,33 | 3,12 | 2,85 | 7,6 |
| 4 | 1,3 | 0,45 | 4,15 | 3,8 | 13,5 |
| 5 | 1,7 | 0,56 | 5,15 | 4,8 | 20 |
| 6 | 2 | 0,67 | 6,25 | 5,8 | 30 |
| 8 | 2 | 0,9 | 8,25 | 7,8 | 53 |
