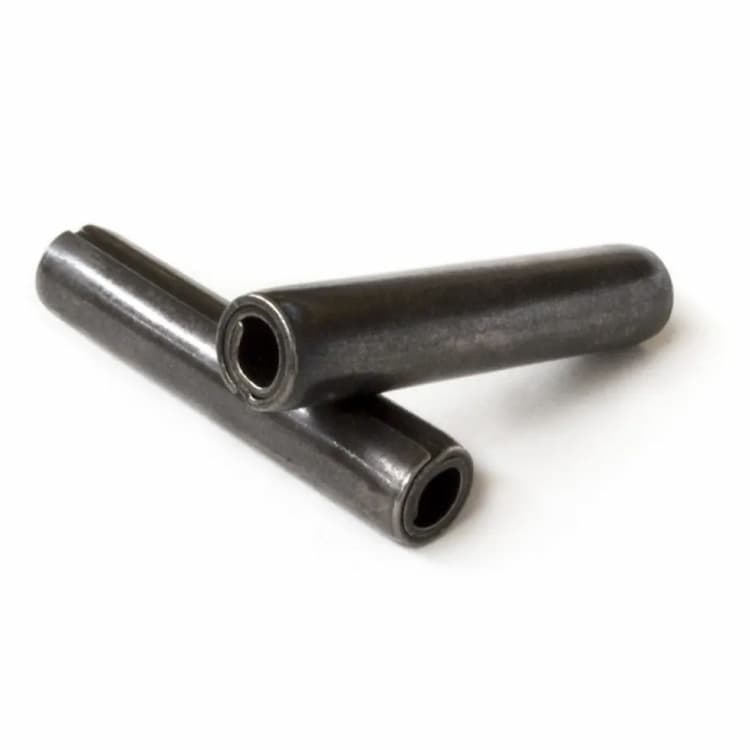

Штифт d5х28, DIN 7344 / ISO 8748, цилиндрический спиральный усиленный, сталь

Спиральный пружинный штифт DIN 7344 тяжёлой серии (ISO 8748) — усиленное исполнение с увеличенной толщиной стенки и повышенным усилием распора. Предназначен для узлов с ударными и высокими срезающими нагрузками, где требуется максимальная несущая способность пружинного соединения. Аналоги и взаимозаменяемые стандарты: ISO 8748.

Конструктивные особенности

Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Спиральная конструкция (лента, свёрнутая в несколько витков): обеспечивает равномерное распределение радиального усилия по окружности, высокую усталостную долговечность и мягкую запрессовку без деформации стенок отверстия. Усиленная конструкция с увеличенной толщиной стенки или сечения: рассчитана на повышенные нагрузки на срез, смятие и удар. Применяется в тяжелонагруженных узлах строительной, горнодобывающей и промышленной техники.

Технические параметры

Номинальный диаметр: 5 мм. Длина: 28 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Пружинные штифты запрессовываются в обычное сверлёное отверстие номинального диаметра — развёртывание не требуется и не допускается (приведёт к потере усилия распора).
