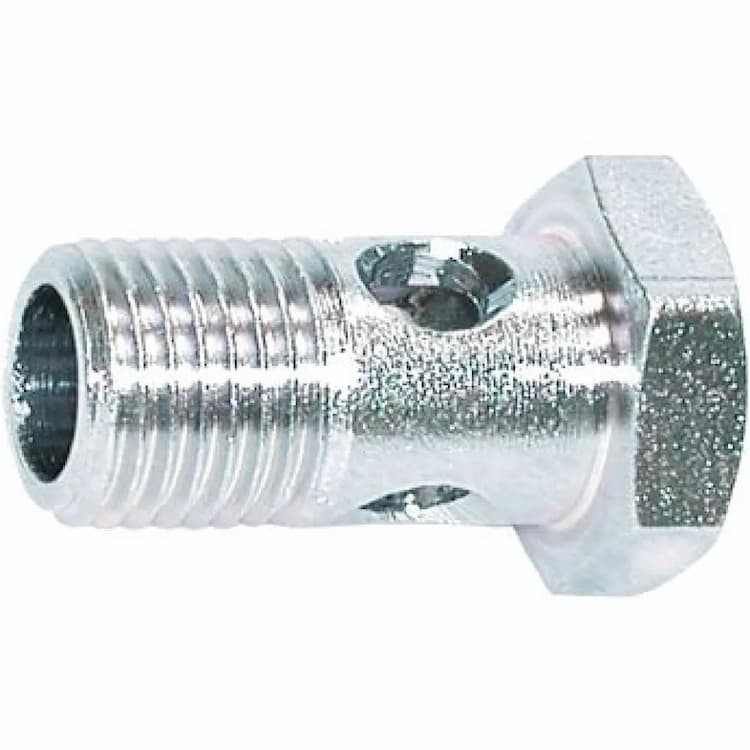

Болт М26х1.5, DIN 7643 банджо с шестигранной головкой и отверстием 22 - 4, оцинкованный
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Пустотелый болт DIN 7643 (банжо) применяется в гидравлических и пневматических системах.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M26, нарезанную по всей длине стержня.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации.
Защитное покрытие
Поверхность защищена методом гальванического цинкования. Слой цинка предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра.

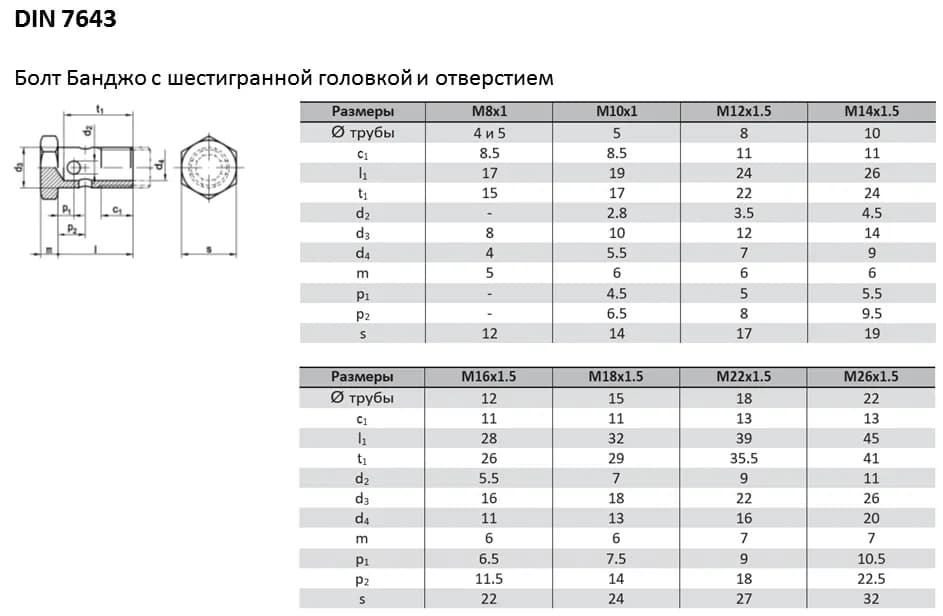

| M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M22x1,5 | M26x1,5 | |
|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия | 4 и 5 | 5 | 8 | 10 | 12 | 15 | 18 | 22 |
| с1 | 8,5 | 8,5 | 11 | 11 | 11 | 11 | 13 | 13 |
| L1 | 17 | 19 | 24 | 26 | 28 | 32 | 39 | 45 |
| T1 | 15 | 17 | 22 | 24 | 26 | 29 | 35,5 | 41 |
| D2 | - | 2,8 | 3,5 | 4,5 | 5,5 | 7 | 9 | 11 |
| D3 | 8 | 10 | 12 | 14 | 16 | 18 | 22 | 26 |
| D4 | 4 | 5,5 | 7 | 9 | 11 | 13 | 16 | 20 |
| M | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 |
| P1 | - | 4,5 | 5 | 5,5 | 6,5 | 7,5 | 9 | 10,5 |
| P2 | - | 6,5 | 8 | 9,5 | 11,5 | 14 | 18 | 22,5 |
| S | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 32 |
