DIN 7643 Винт Банджо полый

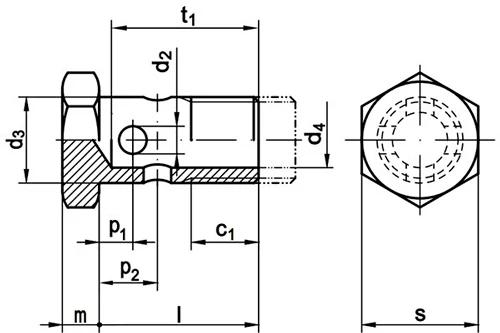

Технический чертёж DIN 7643

Соответствие стандартов

DIN	DIN 7643

Скачать PDF Все стандарты

Описание

DIN 7643 — стандарт, устанавливающий требования к изделию «Винт Банджо полый»: форму, размерный ряд, допуски и технические условия изготовления.

В каталоге «Весь Крепеж» представлено 8 позиций по стандарту DIN 7643: диаметры от М8 до М26. Актуальные цены и наличие — в блоке товаров ниже.

Материалы изготовления

Сталь — покрытия: оцинкованное

Применение

Основное назначение изделий DIN 7643 — крепление деталей в машиностроении, приборостроении, производстве мебели и оборудования. Выбор привода (шлица) зависит от требуемого момента затяжки и условий монтажа.

Таблица размеров DIN 7643

	M8x1	M10x1	M12x1,5	M14x1,5	M16x1,5	M18x1,5	M22x1,5	M26x1,5
Диаметр отверстия	4 и 5	5	8	10	12	15	18	22
с1	8,5	8,5	11	11	11	11	13	13
L1	17	19	24	26	28	32	39	45
T1	15	17	22	24	26	29	35,5	41
D2	-	2,8	3,5	4,5	5,5	7	9	11
D3	8	10	12	14	16	18	22	26
D4	4	5,5	7	9	11	13	16	20
M	5	6	6	6	6	6	7	7
P1	-	4,5	5	5,5	6,5	7,5	9	10,5
P2	-	6,5	8	9,5	11,5	14	18	22,5
S	12	14	17	19	22	24	27	32
