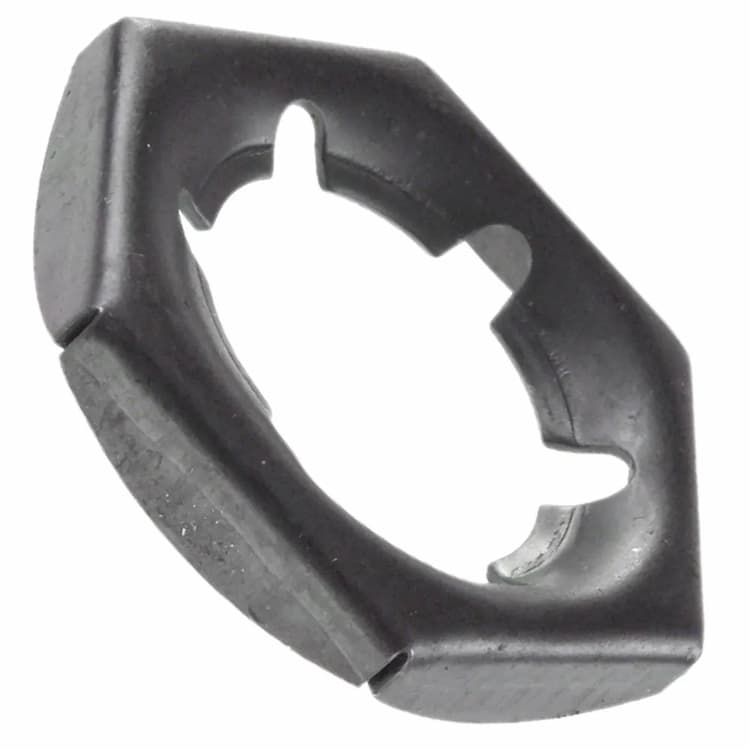

Гайка М10, DIN 7967 стопорная
Стопорная гайка PAL (DIN 7967) представляет собой легкий пружинный элемент, навинчиваемый поверх основной гайки для дополнительной фиксации.
Конструкция и исполнение
Пружинная конструкция изделия создает постоянное осевое напряжение в резьбе, компенсируя деформации и предотвращая самопроизвольное раскручивание. Конструкция гайки исключает самопроизвольное отвинчивание даже в условиях экстремальных вибраций.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M10. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта. Самоконтрящиеся гайки рекомендуется использовать однократно, так как при повторном монтаже стопорные свойства нейлонового кольца или деформированного витка снижаются.
| Номинальный диаметр | Высота гайки | Размер гайки под ключ | Толщина материала гайки |
|---|---|---|---|
| M6 | 3 | 10 | 0,4 |
| M8 | 3,5 | 13 | 0,5 |
| M10 | 4 | 17 | 0,5 |
| M12 | 4,5 | 19 | 0,6 |
| M14 | 5 | 22 | 0,6 |
| M16 | 5 | 24 | 0,7 |
| M20 | 6 | 30 | 0,8 |
| М22 | 6 | 32 | 0,8 |
| М24 | 7 | 36 | 0,9 |
| М27 | 7 | 41 | 1 |
| М30 | 8 | 46 | 1,1 |
| М33 | 8 | 50 | 1,2 |
| М36 | 9 | 55 | 1,3 |
| М42 | 11 | 65 | 1,4 |
| М48 | 14 | 75 | 1,6 |
