DIN 7967
DIN 7967 Гайка стопорная шестигранная

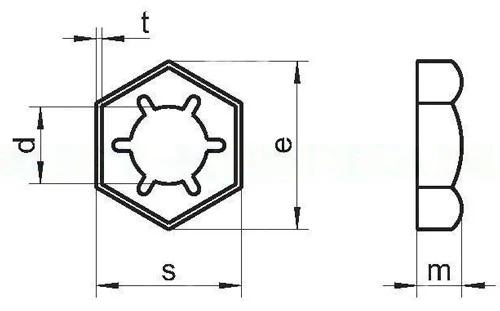

Технический чертёж DIN 7967
Соответствие стандартов
| DIN | DIN 7967 |
|---|
Описание
DIN 7967 — стандарт, устанавливающий требования к изделию «Гайка стопорная шестигранная»: форму, размерный ряд, допуски и технические условия изготовления.
В каталоге «Весь Крепеж» представлено 62 позиций по стандарту DIN 7967: диаметры от М4 до М48. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Нержавеющая сталь (А4, А2)
- Сталь — покрытия: оцинкованное, горячее цинкование
Применение
Основное назначение изделий DIN 7967 — комплектация болтовых соединений в металлоконструкциях, машиностроении и строительстве. Подбираются по диаметру и шагу резьбы ответной детали.
Таблица размеров DIN 7967
| Номинальный диаметр | Высота гайки | Размер гайки под ключ | Толщина материала гайки |
|---|---|---|---|
| M6 | 3 | 10 | 0,4 |
| M8 | 3,5 | 13 | 0,5 |
| M10 | 4 | 17 | 0,5 |
| M12 | 4,5 | 19 | 0,6 |
| M14 | 5 | 22 | 0,6 |
| M16 | 5 | 24 | 0,7 |
| M20 | 6 | 30 | 0,8 |
| М22 | 6 | 32 | 0,8 |
| М24 | 7 | 36 | 0,9 |
| М27 | 7 | 41 | 1 |
| М30 | 8 | 46 | 1,1 |
| М33 | 8 | 50 | 1,2 |
| М36 | 9 | 55 | 1,3 |
| М42 | 11 | 65 | 1,4 |
| М48 | 14 | 75 | 1,6 |
Купить крепёж DIN 7967
ГЦПокрытие: горячее цинкование
Арт: VK-7038987В наличии 104 шт
Гайка М10, DIN 7967 стопорная пружинная, горячее цинкование39 ₽
A2Нержавеющая сталь A2
Арт: VK-1790745В наличии 44 шт
Гайка М10, DIN 7967 стопорная пружинная, нержавеющая сталь А216 ₽
A4Нержавеющая сталь A4
Арт: VK-6632983В наличии 72 шт
Гайка М10, DIN 7967 стопорная пружинная, нержавеющая сталь А428 ₽
ZnПокрытие: оцинкованное
Арт: VK-8108928В наличии 1140 шт
Гайка М10, DIN 7967 стопорная пружинная, оцинкованная20 ₽
ГЦПокрытие: горячее цинкование
Арт: VK-4603819Под заказ
Гайка М12, DIN 7967 стопорная пружинная, горячее цинкование34 ₽
A2Нержавеющая сталь A2
Арт: VK-1406155В наличии 3047 шт
Гайка М12, DIN 7967 стопорная пружинная, нержавеющая сталь А226 ₽
A4Нержавеющая сталь A4
Арт: VK-9316136В наличии 1174 шт
Гайка М12, DIN 7967 стопорная пружинная, нержавеющая сталь А434 ₽
ZnПокрытие: оцинкованное
Арт: VK-8956564В наличии 5578 шт
Гайка М12, DIN 7967 стопорная пружинная, оцинкованная29 ₽
ZnПокрытие: оцинкованное
Арт: VK-7439485В наличии 351 шт
Гайка М14, DIN 7967 стопорная пружинная, оцинкованная93 ₽
