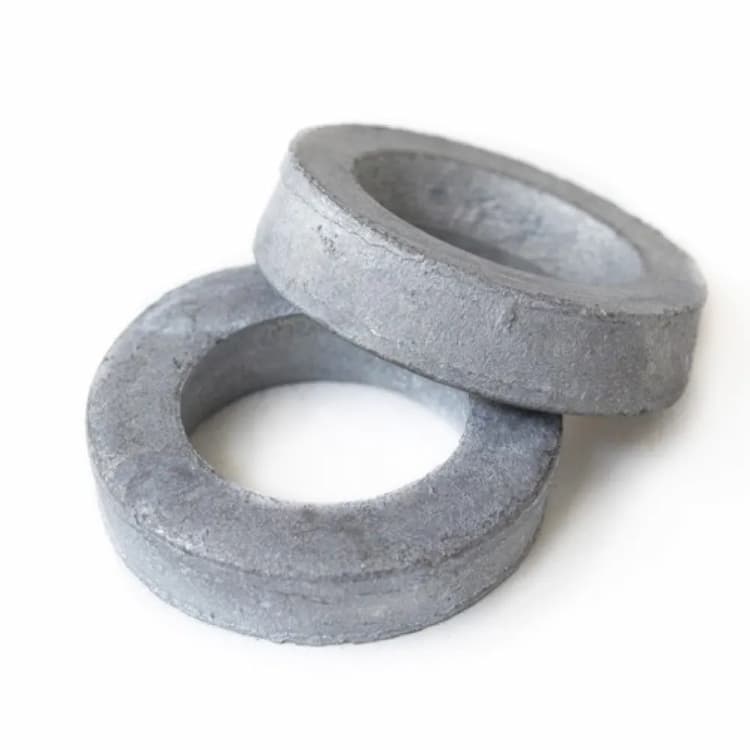

Шайба М16 d17.5х30х8, DIN 7989-1 плоская увеличенная, горячее цинкование
Толстая усиленная шайба DIN 7989 используется в стальных конструкциях и мостостроении для равномерной передачи высоких монтажных усилий.
Конструкция и размеры
Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Увеличенный внешний диаметр позволяет распределить нагрузку на значительно большую площадь, что критически важно при работе с древесиной, пластиком или тонким листовым металлом. Номинальный размер изделия соответствует метрическому крепежу с резьбой M16. Основные геометрические параметры изделия: внутренний диаметр 17.5 мм, внешний диаметр 30 мм, толщина 8 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Нанесено покрытие методом горячего цинкования погружением в расплав при 450°C. Толстый защитный слой 40-100 мкм гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
| Внутренний диаметр Внешний диаметр | Толщина | |
|---|---|---|
| 11 | 20 | 8 |
| 13.5 | 24 | 8 |
| 17.5 | 30 | 8 |
| 22 | 37 | 8 |
| 24 | 39 | 8 |
| 26 | 44 | 8 |
| 30 | 50 | 8 |
| 33 | 56 | 8 |
| 36 | 60 | 8 |
| 39 | 66 | 8 |
