DIN 7989
DIN 7989 Шайба плоская усиленная

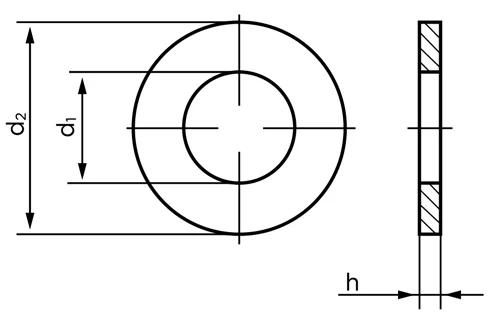

Технический чертёж DIN 7989
Соответствие стандартов
| DIN | DIN 7989 |
|---|
Описание
DIN 7989 — стандарт, устанавливающий требования к изделию «Шайба плоская усиленная»: форму, размерный ряд, допуски и технические условия изготовления.
В каталоге «Весь Крепеж» представлено 51 позиций по стандарту DIN 7989: диаметры от М10 до М36. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь — покрытия: горячее цинкование
- Нержавеющая сталь (А4, А2)
Применение
Основное назначение изделий DIN 7989 — распределение нагрузки под головкой крепежа и защита поверхности соединяемых деталей, предотвращение самоотвинчивания в условиях вибрации.
Таблица размеров DIN 7989
| Внутренний диаметр Внешний диаметр | Толщина | |
|---|---|---|
| 11 | 20 | 8 |
| 13.5 | 24 | 8 |
| 17.5 | 30 | 8 |
| 22 | 37 | 8 |
| 24 | 39 | 8 |
| 26 | 44 | 8 |
| 30 | 50 | 8 |
| 33 | 56 | 8 |
| 36 | 60 | 8 |
| 39 | 66 | 8 |
Купить крепёж DIN 7989
ГЦПокрытие: горячее цинкование
Арт: VK-4701295В наличии 2 шт
Шайба М10 d11х20х8, DIN 7989-1 плоская увеличенная, горячее цинкование67 ₽
A2Нержавеющая сталь A2
Арт: VK-6870883В наличии 5 шт
Шайба М10, DIN 7989-1 плоская увеличенная, нержавеющая сталь А263 ₽
A4Нержавеющая сталь A4
Арт: VK-9871603Под заказ
Шайба М10, DIN 7989-1 плоская увеличенная, нержавеющая сталь А4136 ₽
ГЦПокрытие: горячее цинкование
Арт: VK-1416688Под заказ
Шайба М12 d13.5х24х8, DIN 7989-1 плоская увеличенная, горячее цинкование82 ₽
ГЦПокрытие: горячее цинкование
Арт: VK-2869771Под заказ
Шайба М12 d13.5х24х8, DIN 7989-2 плоская увеличенная, горячее цинкование224 ₽
A2Нержавеющая сталь A2
Арт: VK-5732393Под заказ
Шайба М12, DIN 7989-1 плоская увеличенная, нержавеющая сталь А2143 ₽
A4Нержавеющая сталь A4
Арт: VK-0459035Под заказ
Шайба М12, DIN 7989-1 плоская увеличенная, нержавеющая сталь А4196 ₽
ГЦПокрытие: горячее цинкование
Арт: VK-3891316В наличии 5 шт
Шайба М16 d17.5х30х8, DIN 7989-1 плоская увеличенная, горячее цинкование146 ₽
