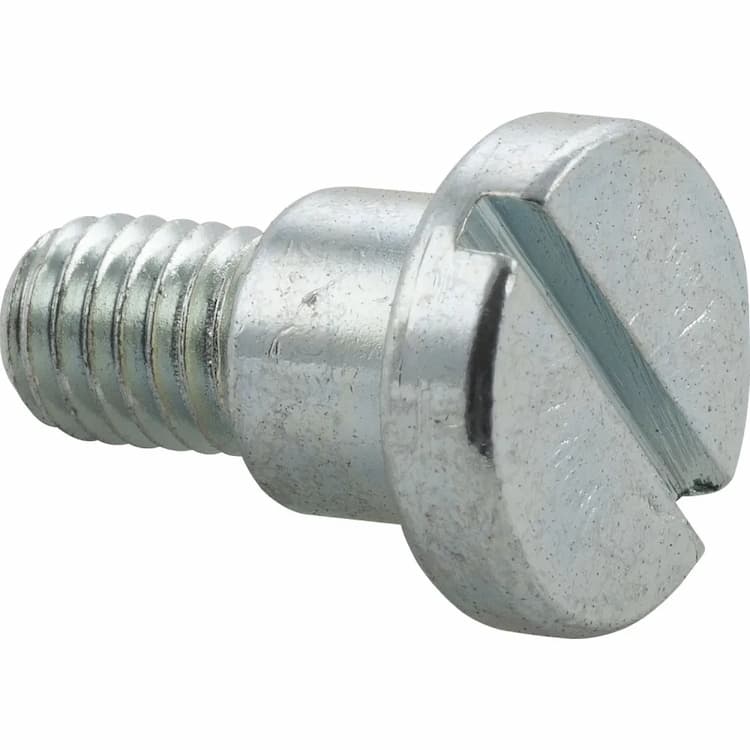

Винт 5.8 М5х5, DIN 923 ступенчатый установочный с цилиндрической головкой и прямым шлицем, оцинкованный
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 923 (винтовая ось) с плоской головкой и уступом используется как компактная ось вращения.
Конструкция и исполнение
Цилиндрическая форма головки обеспечивает глубокую передачу крутящего момента. Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Неполная резьба позволяет более плотно стягивать соединяемые детали между собой. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M5 длиной 5 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Метиз имеет класс прочности 5.8 (предел прочности 500 МПа). Это стандартный промышленный уровень прочности для общестроительных и бытовых соединений.
Защитное покрытие
Гальваническое цинкование формирует защитный слой, препятствующий доступу кислорода. При повреждении покрытия цинк выступает в роли «жертвенного анода», защищая стальную основу.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

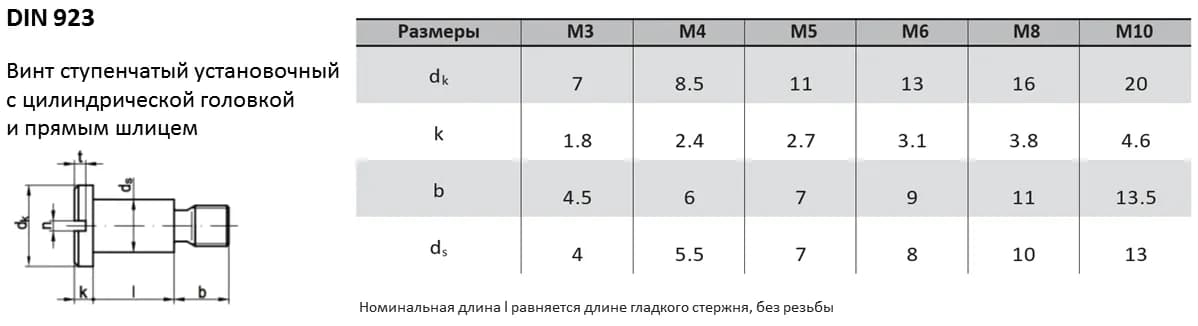

| Параметры винта | М1,4 | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, dk | 3,5 | 4 | 4,5 | 6 | 7 | 8,5 | 11 | 13 | 16 | 20 |
| Высота головки, k | 0,9 | 1 | 1,2 | 1,5 | 1,8 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 |
| Ширина шлица, n | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| Глубина шлица, t, не более | 0,6 | 0,7 | 0,8 | 0,95 | 1,15 | 1,5 | 1,6 | 1,9 | 2,4 | 2,8 |
| Диаметр, ds | 2 | 2,5 | 2,8 | 3,5 | 4 | 5,5 | 7 | 8 | 10 | 13 |
| Длина резьбовой части, b | 2,2 | 2,5 | 3 | 3,5 | 4,5 | 6 | 7 | 9 | 11 | 13,5 |
| Длина, l, мин. | 0,5 | 0,8 | 1 | 1,2 | 1,4 | 2 | 2,5 | 3 | 4 | 5 |
| Длина, l, макс. | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 25 | 25 | 25 |
