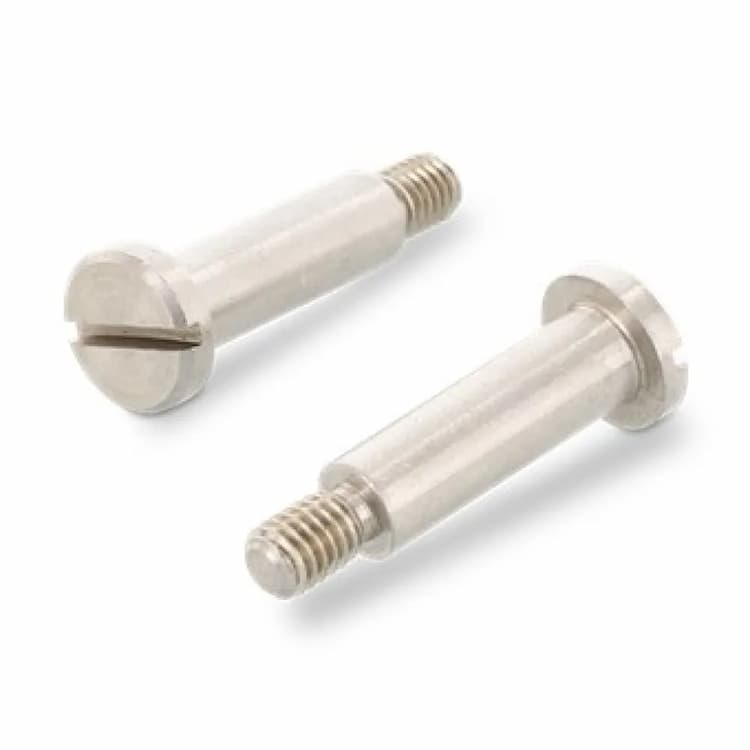

Винт М6х8, DIN 923 ступенчатый установочный с цилиндрической головкой и прямым шлицем, нержавеющая сталь А1
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 923 (винтовая ось) с плоской головкой и уступом используется как компактная ось вращения.
Конструкция и исполнение
Цилиндрическая форма головки обеспечивает глубокую передачу крутящего момента. Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Неполная резьба позволяет более плотно стягивать соединяемые детали между собой. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M6 длиной 8 мм. Сталь марки А1 (AISI 303) отличается повышенным содержанием серы, что обеспечивает отличную обрабатываемость. Идеально подходит для деталей со сложной геометрией.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

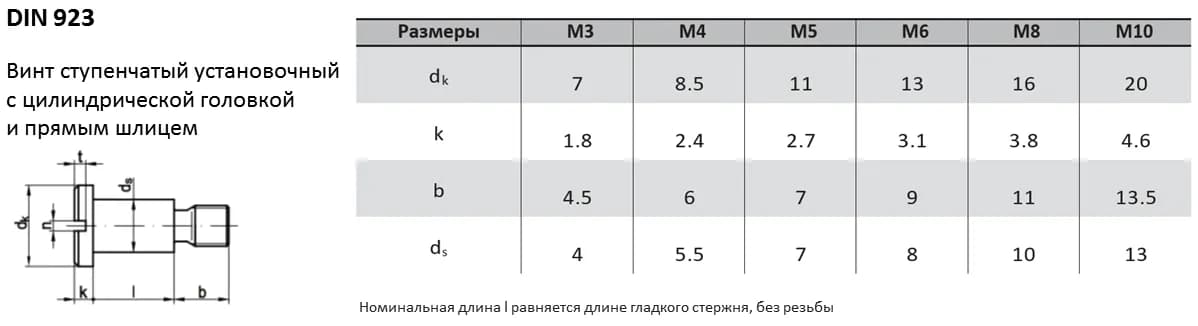

| Параметры винта | М1,4 | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, dk | 3,5 | 4 | 4,5 | 6 | 7 | 8,5 | 11 | 13 | 16 | 20 |
| Высота головки, k | 0,9 | 1 | 1,2 | 1,5 | 1,8 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 |
| Ширина шлица, n | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| Глубина шлица, t, не более | 0,6 | 0,7 | 0,8 | 0,95 | 1,15 | 1,5 | 1,6 | 1,9 | 2,4 | 2,8 |
| Диаметр, ds | 2 | 2,5 | 2,8 | 3,5 | 4 | 5,5 | 7 | 8 | 10 | 13 |
| Длина резьбовой части, b | 2,2 | 2,5 | 3 | 3,5 | 4,5 | 6 | 7 | 9 | 11 | 13,5 |
| Длина, l, мин. | 0,5 | 0,8 | 1 | 1,2 | 1,4 | 2 | 2,5 | 3 | 4 | 5 |
| Длина, l, макс. | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 25 | 25 | 25 |
