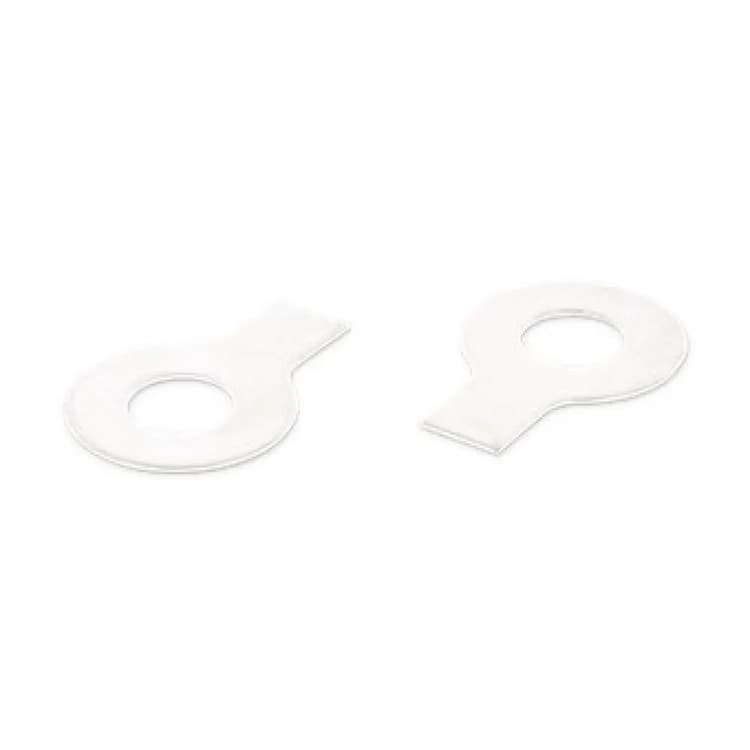

Шайба М6 d6.4, DIN 93 стопорная с лапкой, нержавеющая сталь А4
Стопорная шайба с лапкой предотвращает самопроизвольное отвинчивание гаек и болтов за счет механической фиксации лапки.
Конструкция и размеры
Стопорная конструкция призвана механически блокировать самопроизвольное отвинчивание крепежа. Наличие деформируемых лапок позволяет механически зафиксировать гайку или болт относительно грани детали или края технологического отверстия путем загиба лапки после затяжки. Номинальный размер изделия соответствует метрическому крепежу с резьбой M6. Основные геометрические параметры изделия: внутренний диаметр 6.4 мм.
Материал и характеристики
Изделие выполнено из кислотостойкой стали А4 (AISI 316) с добавлением молибдена. Это придает крепежу исключительную защиту от питтинговой коррозии в агрессивных средах.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
| DIN | ГОСТ |
|---|---|
| DIN 93 | ГОСТ 13463-77, ГОСТ 13464-77 |
| Диаметр резьбы | Внутренний диаметр, d | Внешний диаметр, d1 | Толщина, s | b | l |
|---|---|---|---|---|---|
| M3 | 3,2 | 12 | 0,38 | 4 | 13 |
| M3,5 | 3,7 | 12 | 0,38 | 4 | 13 |
| M4 | 4,3 | 14 | 0,38 | 5 | 14 |
| M5 | 5,3 | 17 | 0,5 | 6 | 16 |
| M6 | 6,4 | 19 | 0,5 | 7 | 18 |
| М8 | 8,4 | 22 | 0,75 | 8 | 20 |
| М10 | 10,5 | 26 | 0,75 | 10 | 22 |
| M12 | 13 | 30 | 1 | 12 | 28 |
| M14 | 15 | 33 | 1 | 12 | 28 |
| M16 | 17 | 36 | 1 | 15 | 32 |
| M18 | 19 | 40 | 1 | 18 | 36 |
| M20 | 21 | 42 | 1 | 18 | 36 |
| M22 | 23 | 50 | 1 | 20 | 42 |
| M24 | 25 | 50 | 1 | 20 | 42 |
| M27 | 28 | 58 | 1 | 23 | 48 |
| M30 | 31 | 63 | 1,6 | 26 | 52 |
| M33 | 34 | 68 | 1,6 | 28 | 56 |
| M36 | 37 | 75 | 1,6 | 30 | 60 |
| M39 | 40 | 82 | 1,6 | 32 | 64 |
| M42 | 43 | 88 | 1,6 | 35 | 70 |
| M45 | 46 | 95 | 1,6 | 38 | 75 |
| M48 | 50 | 100 | 1,6 | 40 | 80 |
| M52 | 54 | 105 | 1,6 | 44 | 85 |
