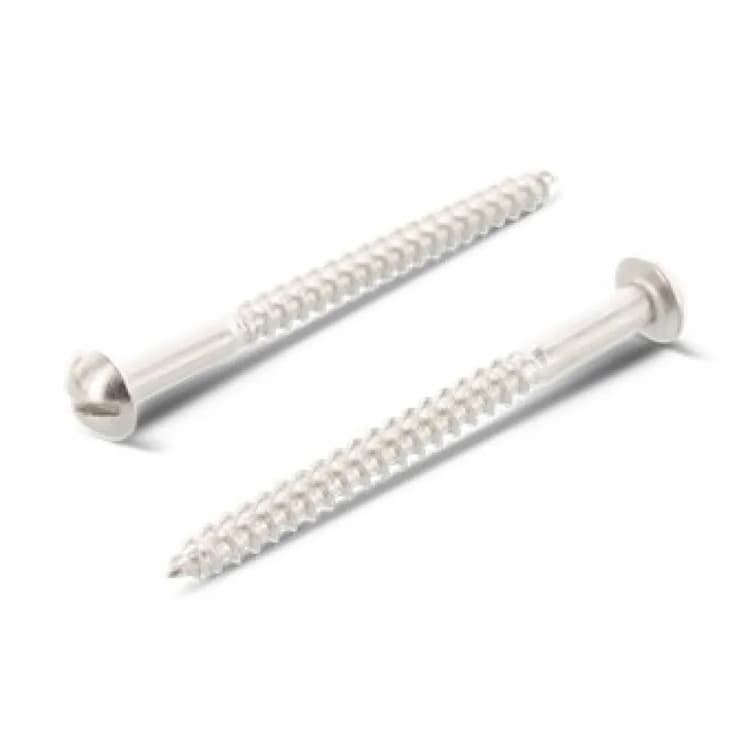

Шуруп d6х45, DIN 96 по дереву с полукруглой головкой и прямым шлицем, нержавеющая сталь А4
Шуруп по дереву DIN 96 с полукруглой головкой и прямым шлицем — классический элемент для столярных работ и крепления фурнитуры. Аналоги стандарта: ГОСТ 1144-80. При замене между стандартами рекомендуется сверять ключевые параметры, так как возможны отличия в геометрии.
Конструкция и исполнение
Полукруглая головка создает надежный прижим и имеет эстетичный скругленный профиль. Прямой плоский шлиц удобен для монтажа со стандартной отверткой. Острый наконечник обеспечивает быструю наживку и точное вхождение в древесину или пластик.
Технические характеристики
Номинальный диаметр резьбы составляет 6 мм. Общая длина изделия — 45 мм. Кислотостойкая сталь А4 позволяет использовать крепеж в агрессивных средах и морской воде.
Рекомендации по монтажу
Для сохранения целостности шлица и инструмента монтаж шурупа следует производить битой, строго соответствующей размеру и типу шлица. При работе с нержавеющим крепежом рекомендуется использовать биты из нержавеющей стали. Это исключает перенос частиц углеродистой стали на метиз, который может вызвать появление 'контактной ржавчины'. При монтаже в твердые породы древесины желательно предварительное засверливание для предотвращения раскалывания материала.
| DIN | ГОСТ |
|---|---|
| DIN 96 | ГОСТ 1144-80 |

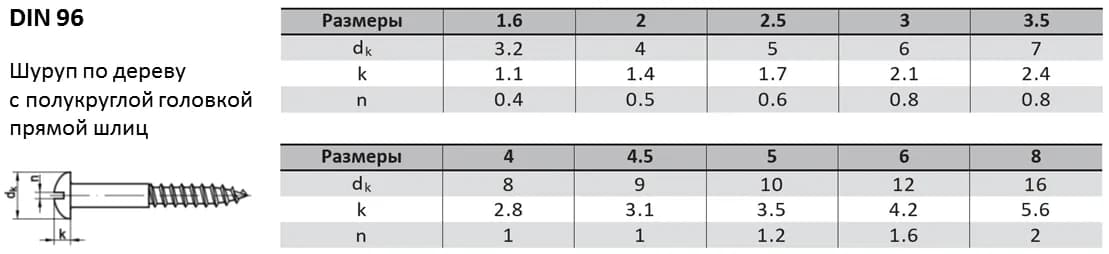

| Параметры шурупа | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,7 | 0,9 | 1,1 | 1,35 | 1,6 | 1,8 | 2 | 2,2 | 2,4 | 2,6 | 3,2 | 3,6 |
| ds, максимум | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 |
| da, максимум | 2,2 | 2,8 | 3,3 | 3,8 | 4,3 | 5 | 5,5 | 6 | 6,6 | 7,2 | 8,2 | 10,2 |
| dk | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 |
| k | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 | 3,1 | 3,5 | 3,8 | 4,2 | 4,9 | 5,6 |
| r | 1,3 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 3,6 | 4 | 4,4 | 4,8 | 5,6 | 6,4 |
| rf | 2,6 | 3,2 | 4 | 4,8 | 5,6 | 6,4 | 7,2 | 8 | 8,8 | 9,6 | 11,2 | 12,8 |
| n | 0,4 | 0,5 | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2 |
| t, максимум | 0,7 | 0,9 | 1,1 | 1,35 | 1,6 | 1,8 | 2 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
| Номинальная длина l мин. | 8 | 8 | 10 | 10 | 10 | 10 | 16 | 12 | 20 | 20 | 35 | 35 |
| Номинальная длина l макс. | 16 | 20 | 25 | 45 | 60 | 100 | 70 | 100 | 60 | 100 | 100 | 120 |
