DIN 15237 Болт норийный транспортерный

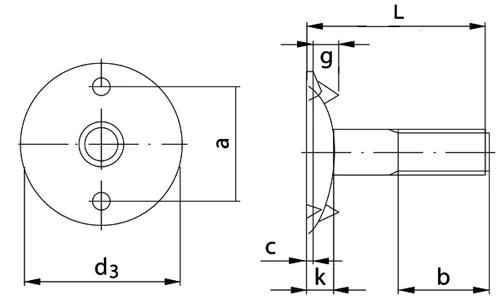

Технический чертёж DIN 15237
Соответствие стандартов
| DIN | DIN 15237 |
|---|
Описание
DIN 15237 — стандарт, устанавливающий требования к изделию «Болт норийный транспортерный»: форму, размерный ряд, допуски и технические условия изготовления.
В каталоге «Весь Крепеж» представлено 19 позиций по стандарту DIN 15237: диаметры от М6 до М12, длины от 20 до 60 мм, классы прочности 3.6, 4.8. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь — покрытия: оцинкованное
Применение
Основное назначение изделий DIN 15237 — разъёмные резьбовые соединения в металлоконструкциях, машиностроении, строительстве и ремонтных работах. Применяются совместно с гайками и шайбами соответствующего диаметра. Классы прочности 3.6, 4.8 позволяют подобрать крепёж как для стандартных, так и для ответственных высоконагруженных соединений.
Таблица размеров DIN 15237
| M6 | M8 | M10 | M12 | |
|---|---|---|---|---|
| d3 | 20 | 28 | 35 | 42 |
| a | 14 | 20 | 25 | 30 |
| с max | 1 | 1 | 1 | 1,2 |
| g | 3,5 | 5 | 6 | 7 |
| k | 2,5 | 3,5 | 4,5 | 5,2 |
| l | 20 | 25/30/35/40 | 30/35/40/50 | 35/40/50/60 |
| b | 12 | 15/18/18/20 | 18/20/20/20 | 20/25/28/28 |
Купить крепёж DIN 15237

Арт: VK-4513253
Болт 3.6 М10х30, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой123 ₽

Арт: VK-9288625
Болт 3.6 М10х35, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой358 ₽

Арт: VK-3512010
Болт 3.6 М10х40, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой332 ₽

Арт: VK-7898515
Болт 3.6 М10х45, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой338 ₽

Арт: VK-4367311
Болт 3.6 М10х50, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой343 ₽

Арт: VK-2286155
Болт 3.6 М12х35, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой493 ₽

Арт: VK-8120891
Болт 3.6 М12х40, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой156 ₽

Арт: VK-1647592
Болт 3.6 М12х50, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой541 ₽

Арт: VK-5041732
Болт 3.6 М12х60, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой583 ₽

Арт: VK-7492055
Болт 3.6 М6х20, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой112 ₽

Арт: VK-3250581
Болт 3.6 М8х20, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой238 ₽

Арт: VK-0162685
Болт 3.6 М8х25, DIN 15237 норийный (транспортерный) с гайкой и чашевидной шайбой186 ₽
