DIN 3570 Хомут-скоба U-образный

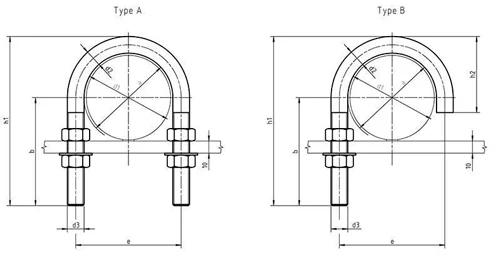

Технический чертёж DIN 3570
Соответствие стандартов
| DIN | DIN 3570 |
|---|---|
| ГОСТ | ГОСТ 24137-80 |
Описание
DIN 3570 — стандарт, устанавливающий требования к изделию «Хомут-скоба U-образный»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 24137-80.
Таблица размеров DIN 3570
| Размер скобы | Для трубы | Скрепляемый диаметр трубы, мм. | Длина резьбы, мм. | Диаметр стержня, мм | Диаметр резьбы: | Межосевое расстояние хомута, мм. | Длина, мм. |
|---|---|---|---|---|---|---|---|
| 23 | 15 | 20-21 | 30 | 10 | М10 | 33 | 60 |
| 25 | 15 | 20-21 | 30 | 10 | М10 | 33 | 60 |
| 30 | 20 | 25-26.9 | 40 | 10 | М10 | 40 | 70 |
| 38 | 25 | 30-33.7 | 40 | 10 | М10 | 48 | 76 |
| 46 | 32 | 38-42.4 | 50 | 10 | М10 | 56 | 86 |
| 52 | 40 | 44.5-48.3 | 50 | 10 | М10 | 62 | 92 |
| 64 | 50 | 57-60.3 | 50 | 12 | М12 | 76 | 109 |
| 82 | 65 | 76.1 | 50 | 12 | М12 | 94 | 125 |
| 94 | 80 | 88.9 | 50 | 12 | М12 | 106 | 138 |
| 120 | 100 | 108-114.3 | 60 | 16 | М16 | 136 | 171 |
| 148 | 125 | 133-139.7 | 60 | 16 | М16 | 164 | 191 |
| 176 | 150 | 159-168.3 | 60 | 16 | М16 | 192 | 217 |
| 228 | 200 | 216-219.1 | 70 | 20 | М20 | 248 | 283 |
| 282 | 250 | 267-273 | 70 | 20 | М20 | 302 | 334 |
| 332 | 300 | 318-323.9 | 70 | 20 | М20 | 352 | 385 |
| 530 | 500 | 508-521 | 70 | 24 | М24 | 554 | 589 |
