DIN 443 Крышка (заглушка) наружная

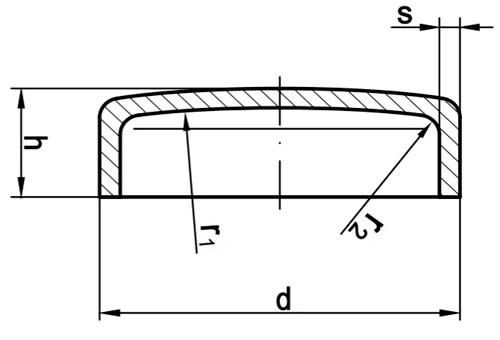

Технический чертёж DIN 443
Соответствие стандартов
| DIN | DIN 443 |
|---|
Описание
DIN 443 — стандарт, устанавливающий требования к изделию «Крышка (заглушка) наружная»: форму, размерный ряд, допуски и технические условия изготовления.
Таблица размеров DIN 443
| Диаметр крышки | Высота | Радиус крышки | Радиус закругления | Толщина металла |
|---|---|---|---|---|
| 8 | 3 | 20 | 1 | 0.75 |
| 10 | 3 | 25 | 1 | 0.75 |
| 12 | 4 | 30 | 1 | 1 |
| 14 | 5 | 35 | 1 | 1 |
| 16 | 5 | 40 | 1 | 1 |
| 18 | 6 | 45 | 1 | 1 |
| 20 | 6 | 50 | 1 | 1 |
| 22 | 7 | 55 | 1.6 | 1.6 |
| 25 | 8 | 60 | 1.6 | 1.6 |
| 28 | 9 | 70 | 1.6 | 1.6 |
| 30 | 9 | 75 | 1.6 | 1.6 |
| 32 | 10 | 80 | 1.6 | 1.6 |
| 34 | 10 | 85 | 1.6 | 1.6 |
| 36 | 11 | 90 | 1.6 | 1.6 |
| 38 | 12 | 95 | 1.6 | 1.6 |
| 40 | 12 | 100 | 1.6 | 1.6 |
| 42 | 13 | 105 | 1.6 | 1.6 |
| 45 | 14 | 110 | 1.6 | 1.6 |
| 50 | 15 | 125 | 1.6 | 1.6 |
| 56 | 17 | 140 | 2.5 | 2 |
