DIN 508
DIN 508 Гайка для Т-образных пазов

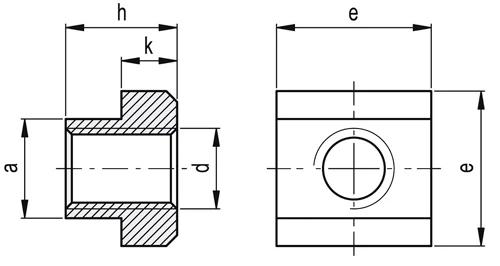

Технический чертёж DIN 508
Соответствие стандартов
| DIN | DIN 508 |
|---|---|
| ISO | ISO 299 |
Описание
DIN 508 — стандарт, устанавливающий требования к изделию «Гайка для Т-образных пазов»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ISO: ISO 299.
В каталоге «Весь Крепеж» представлено 11 позиций по стандарту DIN 508: диаметры от М4 до М24, классы прочности 10. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь
Применение
Основное назначение изделий DIN 508 — комплектация болтовых соединений в металлоконструкциях, машиностроении и строительстве. Подбираются по диаметру и шагу резьбы ответной детали.
Таблица размеров DIN 508
| d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M16 | M18 | M20 | M22 | M22 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 20 | 22 | 24 | 28 | 28 | 36 | 42 | 48 | 54 |
| e | 10 | 13 | 15 | 18 | 22 | 25 | 28 | 32 | 32 | 35 | 40 | 44 | 44 | 54 | 65 | 75 | 85 |
| h | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 24 | 28 | 32 | 36 | 36 | 44 | 52 | 60 | 70 |
| k | 4 | 6 | 6 | 7 | 8 | 9 | 10 | 12 | 12 | 14 | 16 | 18 | 18 | 22 | 26 | 30 | 34 |
Купить крепёж DIN 508
10Класс прочности 10
Арт: VK-4334285В наличии 1450 шт
Гайка 10 М10х12, DIN 508 / ISO 299 для т-образных пазов905 ₽
10Класс прочности 10
Арт: VK-3880546В наличии 1295 шт
Гайка 10 М12х14, DIN 508 / ISO 299 для т-образных пазов730 ₽
10Класс прочности 10
Арт: VK-6254532В наличии 66 шт
Гайка 10 М14х16, DIN 508 / ISO 299 для т-образных пазов1 580 ₽
10Класс прочности 10
Арт: VK-5133210В наличии 711 шт
Гайка 10 М16х18, DIN 508 / ISO 299 для т-образных пазов1 ₽
10Класс прочности 10
Арт: VK-7193757В наличии 112 шт
Гайка 10 М20х22, DIN 508 / ISO 299 для т-образных пазов4 553 ₽
10Класс прочности 10
Арт: VK-5263599В наличии 63 шт
Гайка 10 М24х28, DIN 508 / ISO 299 для т-образных пазов7 375 ₽
10Класс прочности 10
Арт: VK-6361564В наличии 4 шт
Гайка 10 М4х5, DIN 508 / ISO 299 для т-образных пазов382 ₽
10Класс прочности 10
Арт: VK-9133885В наличии 923 шт
Гайка 10 М5х6, DIN 508 / ISO 299 для т-образных пазов364 ₽
10Класс прочности 10
Арт: VK-4191737Под заказ
Гайка 10 М6х10, DIN 508 / ISO 299 для т-образных пазов372 ₽
10Класс прочности 10
Арт: VK-4488591В наличии 4440 шт
Гайка 10 М6х8, DIN 508 / ISO 299 для т-образных пазов297 ₽
10Класс прочности 10
Арт: VK-2717084В наличии 1736 шт
Гайка 10 М8х10, DIN 508 / ISO 299 для т-образных пазов352 ₽
