DIN 6924 Гайка шестигранная самоконтрящаяся с нейлоновой вставкой

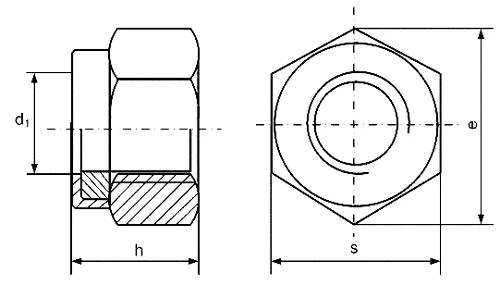

Технический чертёж DIN 6924
Соответствие стандартов
| DIN | DIN 6924 |
|---|---|
| ГОСТ | ГОСТ Р 50273-92 |
| ГОСТ Р ИСО | ГОСТ ISO 7040-2014, ГОСТ ISO 10512-2016 |
| ISO | ISO 7040, ISO 10512 |
Описание
DIN 6924 — стандарт, устанавливающий требования к изделию «Гайка шестигранная самоконтрящаяся с нейлоновой вставкой»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ Р 50273-92; ГОСТ Р ИСО: ГОСТ ISO 7040-2014, ГОСТ ISO 10512-2016; ISO: ISO 7040, ISO 10512.
Применение
Основное назначение изделий DIN 6924 — комплектация болтовых соединений в металлоконструкциях, машиностроении и строительстве. Подбираются по диаметру и шагу резьбы ответной детали.
Таблица размеров DIN 6924
| Номинальный диаметр | Размер под ключ | Высота | Высота резьбовой части | Диаметр описанной окружности |
|---|---|---|---|---|
| М3 | 5,5 | 4.2 - 4.5 | 2,15 | 6,01 |
| М4 | 7 | 5.7 - 6.0 | 2,9 | 7,66 |
| М5 | 8 | 6.44 - 6.8 | 4,4 | 8,79 |
| М6 | 10 | 7.64 - 8.0 | 4,9 | 11,05 |
| М7 | 11 | 8.64 - 9.0 | 6,14 | 12,12 |
| М8 | 13 | 9.14 - 9.5 | 6,44 | 14,38 |
| М10 | 16 | 11.5 - 11.9 | 8,04 | 17,77 |
| М12 | 18 | 14.5 - 14.9 | 10,37 | 20,03 |
| М14 | 21 | 16.3 - 17.0 | 12,1 | 23,35 |
| М16 | 24 | 18.3 - 19.1 | 14,1 | 26,75 |
| М18 | 27 | 19.8 - 20.6 | 15,1 | 29,56 |
| М20 | 30 | 21.5 - 22.8 | 16,9 | 32,95 |
| М22 | 34 | 23.2 - 24.5 | 18,1 | 37,29 |
| М24 | 36 | 25.8 - 27.1 | 20,2 | 39,55 |
| М27 | 41 | 29.4 - 31.0 | 22,5 | 45,2 |
| М30 | 46 | 31.0 - 32.6 | 24,3 | 50,85 |
| М33 | 50 | 33.9 - 35.5 | 27,4 | 55,37 |
| М36 | 55 | 37.3 - 38.9 | 29,4 | 60,79 |
| М39 | 60 | 40.4 - 42.0 | 31,8 | 66,44 |
| М42 | 65 | 43.4 - 45.0 | 34 | 71,3 |
| М45 | 70 | 46.4 - 48.0 | 36 | 76,95 |
| М48 | 75 | 48.4 - 50.0 | 38 | 82,6 |
