DIN 6928 C Саморезы с шестигранной головкой и фланцем

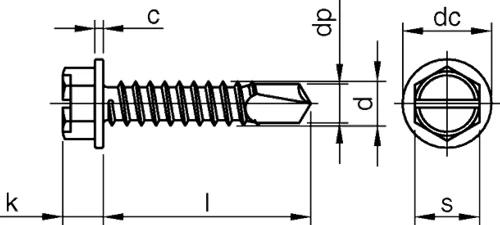

Технический чертёж DIN 6928 C
Соответствие стандартов
| DIN | DIN 6928 C |
|---|---|
| ISO | ISO 7053 |
Описание
DIN 6928 C — стандарт, устанавливающий требования к изделию «Саморезы с шестигранной головкой и фланцем»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ISO: ISO 7053.
Применение
Основное назначение изделий DIN 6928 C — скоростной монтаж по металлу, дереву и листовым материалам без предварительного нарезания резьбы.
Таблица размеров DIN 6928 C
| Диаметр резьбы | Высота головки | Размер под ключ | Диаметр буртика/фланца |
|---|---|---|---|
| 2,9 | 2,8 | 4 | 6,3 |
| 3,5 | 3 | 5,5 | 8 |
| 3,9 | 3,3 | 7 | 9 |
| 4,2 | 3,7 | 7 | 9 |
| 4,8 | 4,2 | 8 | 10 |
| 5,5 | 5 | 8 | 12,5 |
| 6,3 | 5,8 | 10 | 14 |
| 8 | 7,2 | 13 | 17,1 |
