DIN 80705 Гайка плоская с уменьшенным размером под ключ

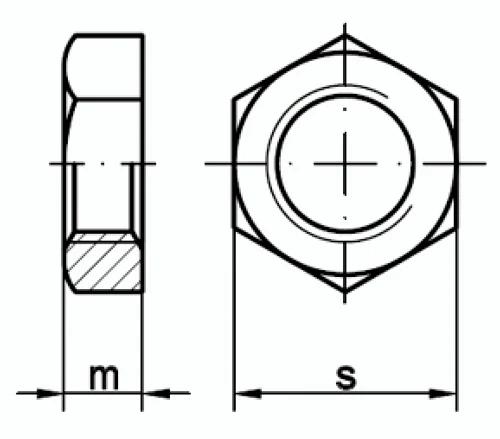

Технический чертёж DIN 80705
Соответствие стандартов
| DIN | DIN 80705 |
|---|
Описание
DIN 80705 — стандарт, устанавливающий требования к изделию «Гайка плоская с уменьшенным размером под ключ»: форму, размерный ряд, допуски и технические условия изготовления.
Применение
Основное назначение изделий DIN 80705 — комплектация болтовых соединений в металлоконструкциях, машиностроении и строительстве. Подбираются по диаметру и шагу резьбы ответной детали.
Таблица размеров DIN 80705
| Диаметр | Высота | Размер под ключ |
|---|---|---|
| M14×1,5 | 6 | 19 |
| M16×1,5 | 6 | 22 |
| M18×1,5 | 6 | 24 |
| M20×1,5 | 6 | 27 |
| M22×1,5 | 7 | 30 |
| M26×1,5 | 8 | 36 |
| M30×2 | 8 | 41 |
