DIN 908 Пробка цилиндрическая с внутренним шестигранником и фланцем

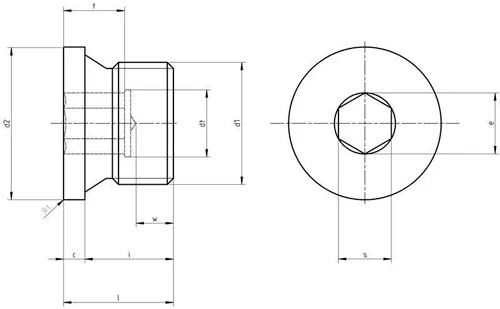

Технический чертёж DIN 908
Соответствие стандартов
| DIN | DIN 908 |
|---|
Описание
DIN 908 — стандарт, устанавливающий требования к изделию «Пробка цилиндрическая с внутренним шестигранником и фланцем»: форму, размерный ряд, допуски и технические условия изготовления.
Таблица размеров DIN 908
| Диаметр резьбы | Размер внутреннего шестигранника под ключ (мм.) | Глубина внутреннего шестигранника (мм.) | Наружный диаметр фланца (мм.) | Высота фланца (мм.) |
|---|---|---|---|---|
| G 1/8" A | 5 | 5 | 14 | 3 |
| G 1/4" A | 6 | 7 | 18 | 3 |
| G 3/8" A | 8 | 7,5 | 22 | 3 |
| G 1/2" A | 10 | 7,5 | 26 | 4 |
| G 3/4" A | 12 | 9 | 32 | 4 |
| G 1" A | 17 | 9 | 39 | 5 |
| G 1 1/8" A | 19 | 10,5 | 44 | 5 |
| G 1 1/4" A | 22 | 10,5 | 49 | 5 |
| G 1 1/2" A | 24 | 10,5 | 55 | 5 |
| G 1 3/4" A | 32 | 14 | 62 | 5 |
| G 2" A | 32 | 14 | 68 | 5 |
| М8x1 | 5 | 2,4 | 12 | 3 |
| М10x1 | 5 | 5 | 14 | 3 |
| М12x1,5 | 6 | 7 | 17 | 3 |
| М14x1,5 | 6 | 7 | 19 | 4 |
| М16x1,5 | 8 | 7,5 | 21 | 4 |
| М18x1,5 | 8 | 7,5 | 23 | 4 |
| М20x1,5 | 10 | 7,5 | 25 | 4 |
| М22x1,5 | 10 | 7,5 | 27 | 4 |
| М24x1,5 | 12 | 7,5 | 29 | 4 |
| М26x1,5 | 12 | 9 | 31 | 4 |
| М27x2 | 12 | 9 | 32 | 4 |
| М30x1,5 | 17 | 9 | 36 | 4 |
| М30x2 | 17 | 9 | 36 | 4 |
| М33x2 | 17 | 9 | 39 | 5 |
| М36x1,5 | 19 | 10,5 | 42 | 5 |
| М36x2 | 19 | 10,5 | 42 | 5 |
| М38x1,5 | 19 | 10,5 | 42 | 5 |
| М42x1,5 | 22 | 10,5 | 49 | 5 |
| М45x1,5 | 22 | 10,5 | 52 | 5 |
| М48x1,5 | 24 | 10,5 | 55 | 5 |
| М52x1,5 | 24 | 10,5 | 60 | 5 |
| М52x2 | 32 | 10,5 | 64 | 5 |
| М56x2 | 32 | 14 | 72 | 5 |
| М64x2 | 32 | 14 | 72 | 5 |
