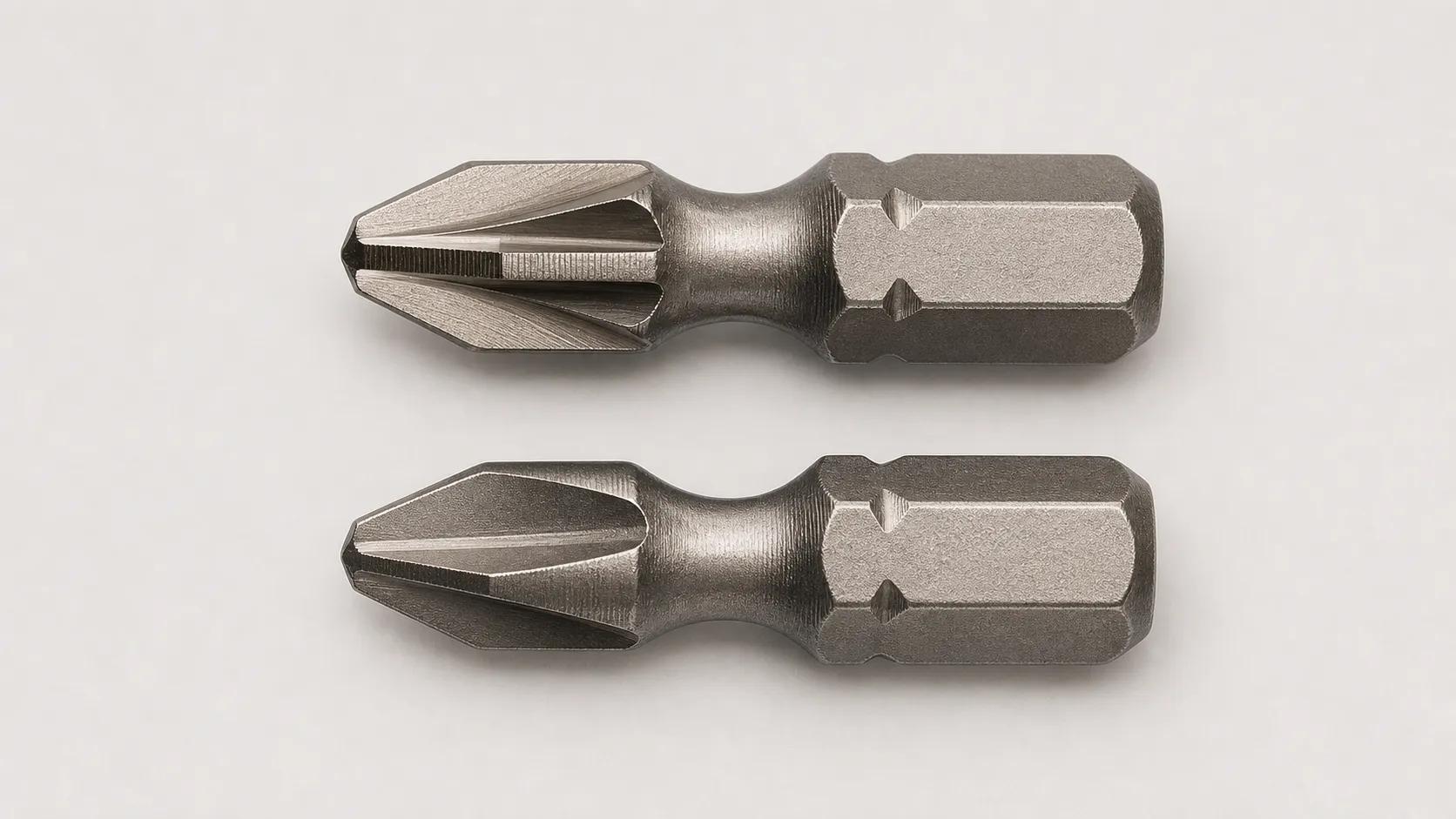

Биты PZ и PH: отличия и маркировка
Разбираем, как отличить биты PH от PZ по шлицу, что означают цифры в маркировке и как подобрать размер под чёрный, универсальный или пресс-шайбовый саморез.

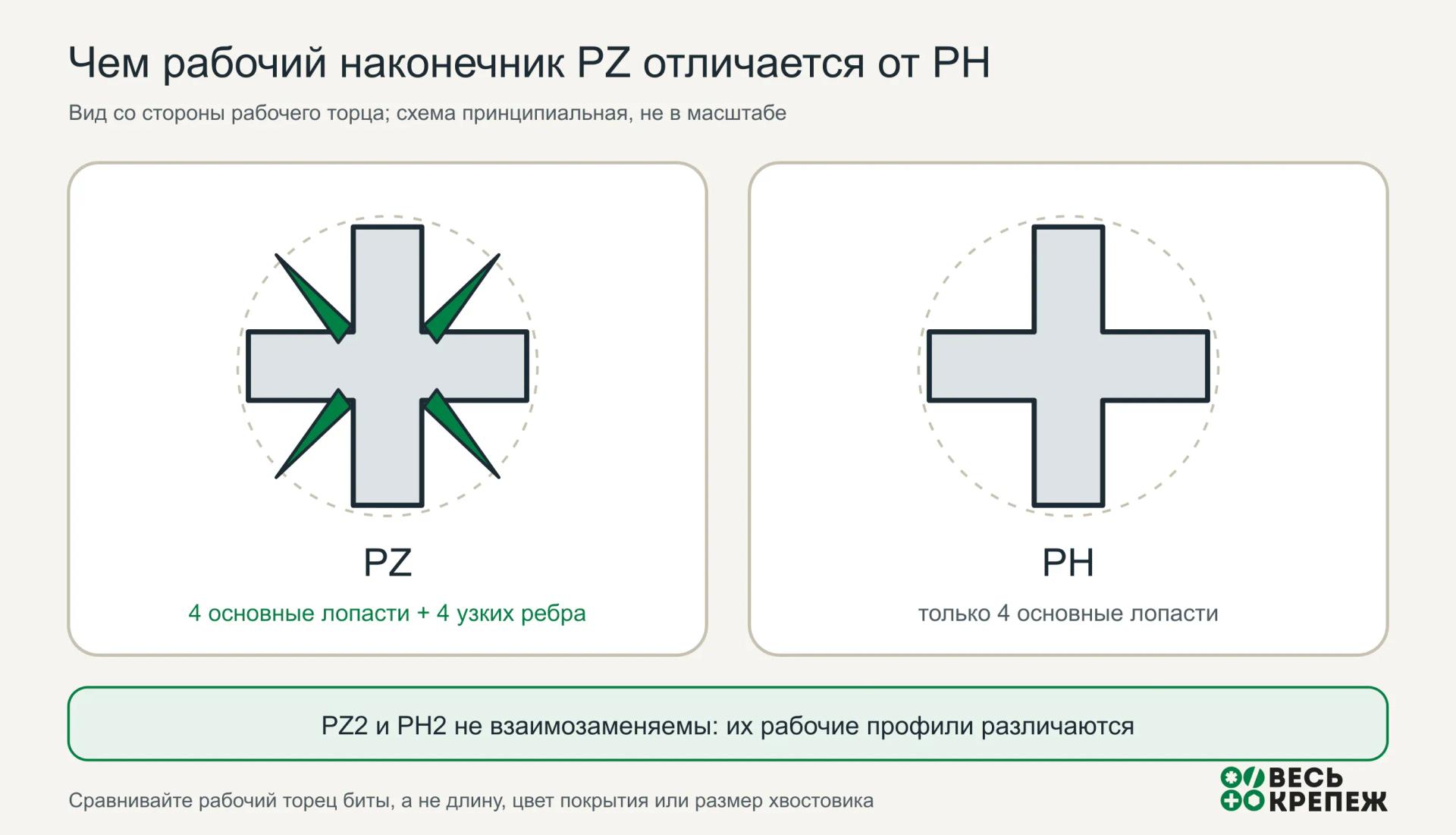

На рабочем наконечнике PZ между четырьмя основными лопастями есть четыре более узких ребра. У PH только четыре основные лопасти. На головке крепежа углубление PZ дополнительно узнают по четырём отметкам под углом к основному кресту. Биты PH2 и PZ2 имеют одинаковый номер 2, но разную геометрию и не должны заменять друг друга.
Сначала определяют систему шлица, затем номер наконечника. Цвет самореза помогает только как бытовая подсказка: чёрный крепёж часто бывает под PH2, а универсальный жёлтый — под PZ2, но окончательный ответ даёт форма углубления и плотность посадки биты.
Как отличить PH от PZ с первого взгляда
| Признак | PH, Phillips | PZ, Pozidriv |
|---|---|---|
| Маркировка | PH0, PH1, PH2, PH3, PH4 | PZ0, PZ1, PZ2, PZ3, PZ4 |
| Головка крепежа | один крестообразный рисунок | основной крест и четыре короткие отметки под углом между его лучами |
| Рабочий конец биты | четыре основных крыла | четыре основных крыла и дополнительные рёбра между ними |
| Поведение при высоком моменте | сильнее склонен выходить из углубления при недостаточном осевом прижиме | лучше сопрягается со своим углублением и меньше склонен к cam-out |
| Частое применение | машинные винты, крепёж для гипсокартонных систем, часть саморезов по металлу | универсальные шурупы и саморезы по дереву, часть мебельного крепежа |
Последняя строка описывает распространённую практику, а не жёсткое правило. Винты одинакового стандарта, диаметра и формы головки могут выпускаться как с PH, так и с PZ. Поэтому назначение крепежа не заменяет осмотр шлица.
Что означают PH, PZ и цифры 0–4
В ISO 8764-1 наконечник PH соответствует крестообразному углублению формы H, а PZ — форме Z. Сами углубления и их контрольные размеры заданы ISO 4757. Это две отдельные системы, а не два названия одной крестовой отвёртки.
Цифра обозначает номер рабочей геометрии наконечника. Она не равна диаметру самореза, толщине стержня биты или ширине её шестигранного хвостовика. Например, PH2 может иметь распространённый хвостовик 1/4 дюйма, то есть 6,35 мм, и выпускаться длиной 25, 50, 89 мм и более. Во всех этих случаях рабочий наконечник остаётся PH2.
Поэтому расшифровка «PH2 х 50 мм» читается так: система Phillips, размер рабочего наконечника 2, общая длина биты 50 мм. Если отдельно указано C 6,3 или E 6,3, это форма приводного конца по ISO 1173, а не разновидность креста.
Почему PH2 и PZ2 нельзя заменять друг другом
Одинаковая цифра говорит только о размерном номере внутри каждой системы. Рабочие поверхности PH2 не совпадают с поверхностями PZ2. Неподходящая бита может войти в углубление, но будет касаться его не теми гранями и с заметным люфтом.
При передаче момента нагрузка сосредоточится на небольших участках. Бита начнёт подниматься из головки, края углубления сомнутся, а рабочий конец износится. Особенно быстро это происходит при перекосе шуруповёрта, слабом осевом прижиме и высокой скорости.
Система PZ рассчитана на более устойчивое сопряжение и сниженный cam-out при высоком моменте. Это не делает её «улучшенной битой для любого креста»: преимущество работает только с совместимым углублением PZ.
Не стоит воспринимать популярную версию о том, что Phillips сделали с намерением, чтобы бита выскакивала, как техническую истину. Первоначальные документы владельца системы указывают на снижение эффекта cam-out как на преимущество исходного привода и дальнейшее уменьшение этого эффекта в последующих моделях. Практическое заключение таково: при работе с PH важен правильный осевой прижим, и совместимая бита должна оставаться на месте при каждом завинчивании.
Размеры PH и PZ: как выбрать номер без ложной точности
В базовом ряду ISO применяются номера от 0 до 4. Чем больше номер, тем крупнее рабочая часть. Однако универсальной формулы «диаметр самореза равен такому-то номеру биты» нет: сочетание зависит от стандарта крепежа, типа головки и исполнения производителя.
| Номер | Где часто встречается PH | Где часто встречается PZ |
|---|---|---|
| 0 | очень мелкий крепёж приборов и электроники | очень мелкий крепёж, встречается редко |
| 1 | небольшие винты и саморезы | небольшие шурупы и мебельный крепёж |
| 2 | самый распространённый строительный размер, многие чёрные саморезы и крепёж с пресс-шайбой | самый распространённый размер универсальных саморезов и шурупов по дереву |
| 3 | крупные винты и саморезы | крупные шурупы по дереву и отдельный мебельный крепёж |
| 4 | крупный крепёж, в быту встречается редко | крупный крепёж, в быту встречается редко |
Таблица нужна для первого выбора из набора, а не для назначения биты по диаметру. Точный номер проверяют по документации крепежа или посадкой: наконечник должен входить на рабочую глубину, почти не качаться и не держаться только на самых верхних кромках.
Как подобрать биту под саморез за четыре шага
- очистите углубление от краски, цинка, грязи и обломков старой биты;
- определите систему: простой крест означает PH, четыре дополнительные отметки между лучами указывают на PZ;
- начните с наиболее вероятного номера и проверьте посадку без включения инструмента; слишком маленькая бита заметно качается, слишком большая не входит на рабочую глубину;
- сделайте пробное завинчивание на малой скорости, удерживая шуруповёрт по оси крепежа; подъём биты и стук по краям означают, что нужно остановиться и перепроверить систему, размер и состояние оснастки.
Если маркировка на бите стёрлась, сравнивайте не длину и не диаметр хвостовика, а рабочий профиль. Магнитный держатель облегчает удержание крепежа, но не исправляет неверную геометрию наконечника.
Какая бита нужна для популярных саморезов
| Крепёж или задача | Что встречается чаще | Что проверить |
|---|---|---|
| чёрный саморез для гипсокартона или дерева | PH2; у мелкого и крупного крепежа возможен другой номер | один крест без четырёх отметок, полная посадка PH |
| жёлтый или белый универсальный саморез по дереву | PZ2; на малых размерах бывает PZ1, на крупных PZ3 | четыре дополнительные отметки на головке |
| саморез с пресс-шайбой | часто PH2 | форма углубления; отдельные исполнения имеют другой привод |
| кровельный саморез | наружная шестигранная головка, часто под насадку SW8 | размер шестигранника и допустимость применения магнитной торцевой головки |
| конструкционный шуруп по дереву | нередко TORX | точный номер TX по маркировке производителя |
Чёрный, жёлтый и серебристый цвет относятся к покрытию или обработке поверхности, а не к стандарту шлица. Поэтому ответы PH2 и PZ2 в таблице являются частыми сценариями. Перед работой всё равно осмотрите головку.
В каталоге можно сравнить одинаковые винты DIN 7985 / ISO 7045 и винты DIN 965 / ISO 7046 в исполнениях PH и PZ. Для монтажных задач отдельно представлены саморезы для ГКЛ, ГВЛ и профилей, а также универсальные саморезы.
Что ещё пишут на бите и упаковке
Первые буквы обозначают форму рабочего профиля. Если это не PH или PZ, чаще всего встречаются следующие варианты:
| Маркировка | Рабочий профиль | Что важно |
|---|---|---|
| SL | прямой шлиц | подбирают ширину и толщину жала |
| H или HEX | наружный шестигранник биты для внутреннего шестигранника крепежа | размер задают по ширине между гранями |
| T, TX или TORX | шестилучевой звездообразный профиль | номер относится к собственной шкале TORX |
| SQ | квадратный профиль Robertson | номер выбирают внутри системы SQ |
Номера разных систем между собой не сравнивают: PH2, PZ2 и SQ2 не являются взаимозаменяемыми. После профиля читают остальные части маркировки. Они сообщают длину, хвостовик, материал и исполнение:
- PH2 или PZ2 — система и номер рабочего наконечника;
- 25 мм, 50 мм, 89 мм — длина биты;
- 1/4 дюйма, C 6,3, E 6,3 — параметры хвостовика и соединения с держателем;
- S2 — указание производителя на применённую инструментальную сталь или её модификацию, но не самостоятельная гарантия твёрдости и ресурса;
- обозначения Impact, Torsion и похожие слова имеют практический смысл только вместе с документацией производителя и допустимым режимом работы.
Ресурс зависит не только от марки стали. Важны точность профиля, термообработка, торсионная зона, режим инструмента и совпадение с углублением крепежа. Поэтому дешёвая бита с надписью S2 не становится автоматически подходящей для ударного шуруповёрта или импакта.
Как не сорвать шлиц и не сломать биту
- используйте только совпадающие систему и номер: PH с PH, PZ с PZ;
- держите ось инструмента на одной линии с осью крепежа;
- прижимайте биту вдоль оси, особенно при работе с PH;
- начинайте на малой скорости и повышайте её после устойчивого входа резьбы;
- настраивайте муфту шуруповёрта под материал и задачу, не затягивайте до упора максимальным моментом;
- заменяйте биту при скруглении крыльев, трещинах и заметном люфте;
- для ударного режима применяйте только оснастку, которую производитель прямо допускает к такому инструменту.
Если бита уже несколько раз вышла из углубления, не пытайтесь «додавить» крепёж высокой скоростью. Остановитесь, замените оснастку и оцените состояние головки. Частично повреждённый шлиц легче сохранить при ручном контроле и низком моменте, чем после повторного срыва шуруповёртом.
Частые вопросы
Чем PZ2 отличается от PH2?
PZ2 и PH2 имеют один размерный номер, но разную геометрию. На головке PZ видны четыре дополнительные отметки между лучами креста, а на бите есть соответствующие рёбра. PH2 имеет только основной четырёхлучевой профиль.
Можно ли закрутить PZ битой PH?
Иногда бита войдёт и даже повернёт крепёж при малом моменте, но штатной совместимости нет. Контакт будет неполным, возрастут люфт, cam-out и риск смять края углубления. Для монтажа выбирайте PZ того же номера.
Какая бита нужна для чёрных саморезов по дереву?
Чаще всего используется PH2, особенно у распространённого крепежа для гипсокартонных систем. Но чёрный цвет не задаёт шлиц. Проверьте, что на головке один крест без дополнительных отметок, а выбранная PH-бита входит без заметного люфта.
Какая бита нужна для жёлтых саморезов?
У универсальных саморезов с жёлтым цинковым покрытием часто встречается PZ2. Для меньших и больших размеров возможны PZ1 и PZ3, а отдельные изделия имеют TORX или другой привод. Надёжный ориентир — рисунок углубления и маркировка товара.
Что означает S2 PH2 на бите?
S2 относится к указанному производителем материалу, PH обозначает систему Phillips, а цифра 2 — номер рабочего наконечника. Длина и тип хвостовика должны быть указаны отдельно.
PH2 — это бита диаметром 6 мм?
Нет. Цифра 2 не является диаметром стержня. Распространённый шестигранный хвостовик имеет размер 1/4 дюйма, то есть 6,35 мм, но такой же хвостовик используют биты PH1, PH2, PZ2, TORX и другие.
- ISO 8764-1:2004
- ISO 4757:1983
- ISO 1173:2001
- ISO 2351-2:2002
