Дюймовая резьба: таблица перевода в мм
Таблицы размеров дюймовой резьбы UNC и UNF: перевод номинала и шага в миллиметры, расшифровка обозначений и отличие от трубной резьбы.

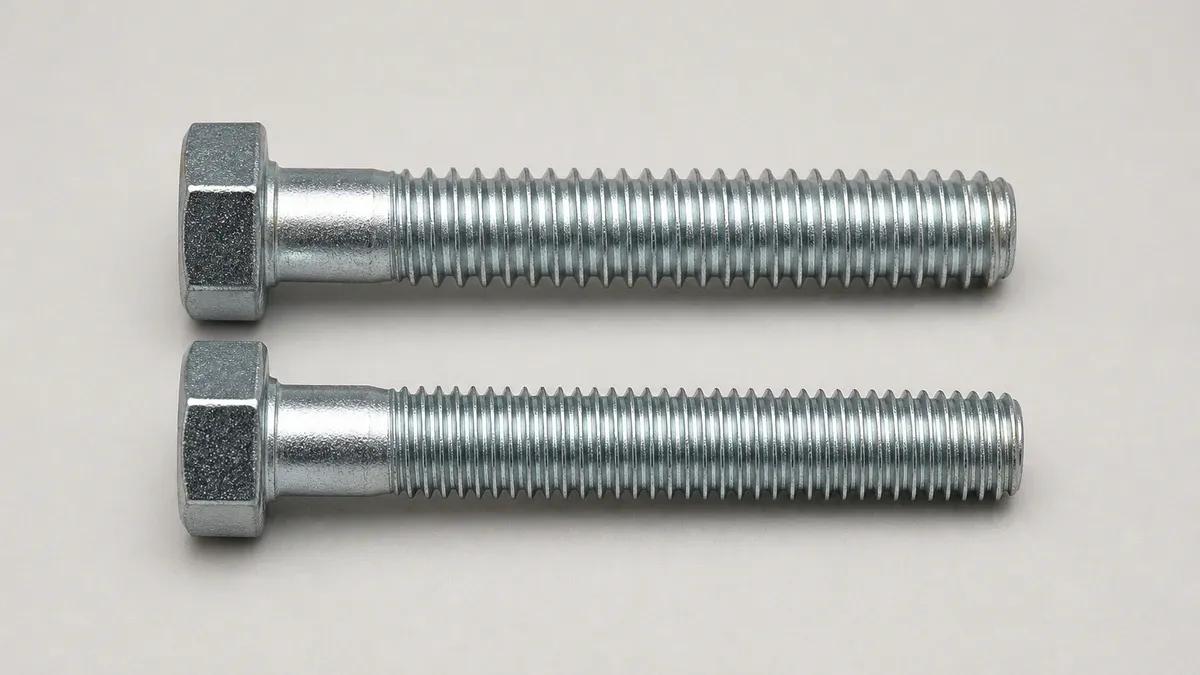

Для крепёжной дюймовой резьбы серии UN номинальный диаметр переводят по формуле: размер в дюймах умножают на 25,4. Поэтому 1/4 дюйма — это 6,35 мм, 1/2 дюйма — 12,7 мм, 1 1/4 дюйма — 31,75 мм, а 2 1/2 дюйма — 63,5 мм. Шаг рассчитывают отдельно: 25,4 делят на число ниток на дюйм, которое обозначают TPI.
Эта формула не подходит для определения наружного диаметра трубной резьбы по обозначению G или BSP. Например, крепёжная резьба 1/2-13 UNC имеет базовый наружный диаметр 12,7 мм, а у трубной G 1/2 он равен 20,955 мм. Поэтому перед подбором гайки, болта или фитинга сначала определяют стандарт и серию, а уже затем сверяются с таблицей.
Что означает размер дюймовой резьбы
Унифицированная крепёжная резьба UN имеет угол профиля 60 градусов. В её обозначении указывают номинальный наружный диаметр в дюймах и количество ниток на одном дюйме длины. Запись 3/8-16 UNC означает диаметр 3/8 дюйма и 16 ниток на дюйм в крупной серии UNC.
Номинальный размер является базовым расчётным диаметром, а не обещанием, что штангенциркуль покажет ровно это число на любом болте. Фактический наружный диаметр зависит от класса резьбы, допуска и покрытия. У наружной резьбы он может быть немного меньше базового значения. Поэтому размер определяют одновременно по диаметру и TPI.
С трубной резьбой действует другая логика. Обозначение G исторически связано с условным размером прохода, а фактический диаметр профиля больше числа, полученного простым умножением на 25,4.
| Обозначение | Что это | Базовый наружный диаметр, мм | TPI | Шаг, мм |
|---|---|---|---|---|
| 1/2-13 UNC | крепёжная крупная | 12,700 | 13 | 1,954 |
| G 1/2 | трубная цилиндрическая | 20,955 | 14 | 1,814 |
| 1 1/4-7 UNC | крепёжная крупная | 31,750 | 7 | 3,629 |
| G 1 1/4 | трубная цилиндрическая | 41,910 | 11 | 2,309 |
Таблица показывает, почему запрос «резьба 1 1/4 в мм» не имеет единственного ответа без уточнения системы. Для болта UNC это 31,75 мм, для трубного соединения G 1 1/4 — 41,91 мм.
Как перевести дюймовую резьбу в миллиметры
Для прямого перевода дробного размера крепёжной резьбы используют соотношение 1 дюйм = 25,4 мм:
- наружный диаметр: D в мм = D в дюймах x 25,4;
- шаг: P в мм = 25,4 / TPI;
- обратный перевод: D в дюймах = D в мм / 25,4.
Смешанную дробь сначала превращают в обычное число. Для 1 1/4 дюйма расчёт выглядит так: 1,25 x 25,4 = 31,75 мм. Для резьбы 3/8-16 UNC базовый диаметр равен 0,375 x 25,4 = 9,525 мм, а шаг — 25,4 / 16 = 1,5875 мм.
Обратный расчёт даёт только ориентир. Если штангенциркуль показывает около 12,6 мм, это ещё не доказывает, что перед вами 1/2 дюйма: нужно измерить TPI и исключить близкий метрический размер.
Таблица перевода дюймов в миллиметры
Ниже приведён прямой перевод распространённых дробей. Это таблица единиц измерения: наличие конкретной комбинации диаметра и шага в стандарте проверяют по полному обозначению резьбы.
| Размер, дюйм | Размер, мм | Размер, дюйм | Размер, мм |
|---|---|---|---|
| 1/16 | 1,5875 | 9/16 | 14,2875 |
| 1/8 | 3,175 | 5/8 | 15,875 |
| 3/16 | 4,7625 | 11/16 | 17,4625 |
| 1/4 | 6,350 | 3/4 | 19,050 |
| 5/16 | 7,9375 | 7/8 | 22,225 |
| 3/8 | 9,525 | 1 | 25,400 |
| 7/16 | 11,1125 | 1 1/8 | 28,575 |
| 1/2 | 12,700 | 1 1/4 | 31,750 |
| 1 1/2 | 38,100 | 1 3/4 | 44,450 |
| 2 | 50,800 | 2 1/4 | 57,150 |
| 2 1/2 | 63,500 | 3 | 76,200 |
| 3 1/2 | 88,900 | 4 | 101,600 |
Размеры номерной резьбы UNC и UNF
Малые американские размеры обозначают номером со знаком решётки. Номер нельзя переводить как дробь дюйма. Например, базовый диаметр #8 равен 0,164 дюйма, или 4,166 мм. В стандартных рядах основные нечётные номера после #6 не применяются, поэтому в таблице идут #8, #10 и #12.
| Размер | Диаметр, дюйм | Диаметр, мм | UNC: TPI / шаг, мм | UNF: TPI / шаг, мм |
|---|---|---|---|---|
| #0 | 0,060 | 1,524 | — | 80 / 0,318 |
| #1 | 0,073 | 1,854 | 64 / 0,397 | 72 / 0,353 |
| #2 | 0,086 | 2,184 | 56 / 0,454 | 64 / 0,397 |
| #3 | 0,099 | 2,515 | 48 / 0,529 | 56 / 0,454 |
| #4 | 0,112 | 2,845 | 40 / 0,635 | 48 / 0,529 |
| #5 | 0,125 | 3,175 | 40 / 0,635 | 44 / 0,577 |
| #6 | 0,138 | 3,505 | 32 / 0,794 | 40 / 0,635 |
| #8 | 0,164 | 4,166 | 32 / 0,794 | 36 / 0,706 |
| #10 | 0,190 | 4,826 | 24 / 1,058 | 32 / 0,794 |
| #12 | 0,216 | 5,486 | 24 / 1,058 | 28 / 0,907 |
Таблица размеров резьбы UNC и UNF
В таблице указан базовый наружный диаметр и рассчитанный шаг. Фактические предельные размеры наружной и внутренней резьбы зависят от класса и длины свинчивания, поэтому таблица не заменяет калибры и полный расчёт по ASME B1.1.
| Размер | Базовый диаметр, мм | UNC: TPI / шаг, мм | UNF: TPI / шаг, мм |
|---|---|---|---|
| 1/4 | 6,350 | 20 / 1,270 | 28 / 0,907 |
| 5/16 | 7,938 | 18 / 1,411 | 24 / 1,058 |
| 3/8 | 9,525 | 16 / 1,588 | 24 / 1,058 |
| 7/16 | 11,113 | 14 / 1,814 | 20 / 1,270 |
| 1/2 | 12,700 | 13 / 1,954 | 20 / 1,270 |
| 9/16 | 14,288 | 12 / 2,117 | 18 / 1,411 |
| 5/8 | 15,875 | 11 / 2,309 | 18 / 1,411 |
| 3/4 | 19,050 | 10 / 2,540 | 16 / 1,588 |
| 7/8 | 22,225 | 9 / 2,822 | 14 / 1,814 |
| 1 | 25,400 | 8 / 3,175 | 12 / 2,117 |
| 1 1/8 | 28,575 | 7 / 3,629 | 12 / 2,117 |
| 1 1/4 | 31,750 | 7 / 3,629 | 12 / 2,117 |
| 1 3/8 | 34,925 | 6 / 4,233 | 12 / 2,117 |
| 1 1/2 | 38,100 | 6 / 4,233 | 12 / 2,117 |
Стандартный ряд UNF заканчивается размером 1 1/2. У более крупных резьб встречаются постоянные ряды 4 UN, 6 UN, 8 UN, 12 UN, 16 UN и другие. Поэтому обозначение 2-12 следует читать как 2-12 UN, а не самовольно дописывать к нему UNF. Для 2 1/2-4 UNC базовый диаметр равен 63,5 мм, TPI — 4, шаг — 6,35 мм.

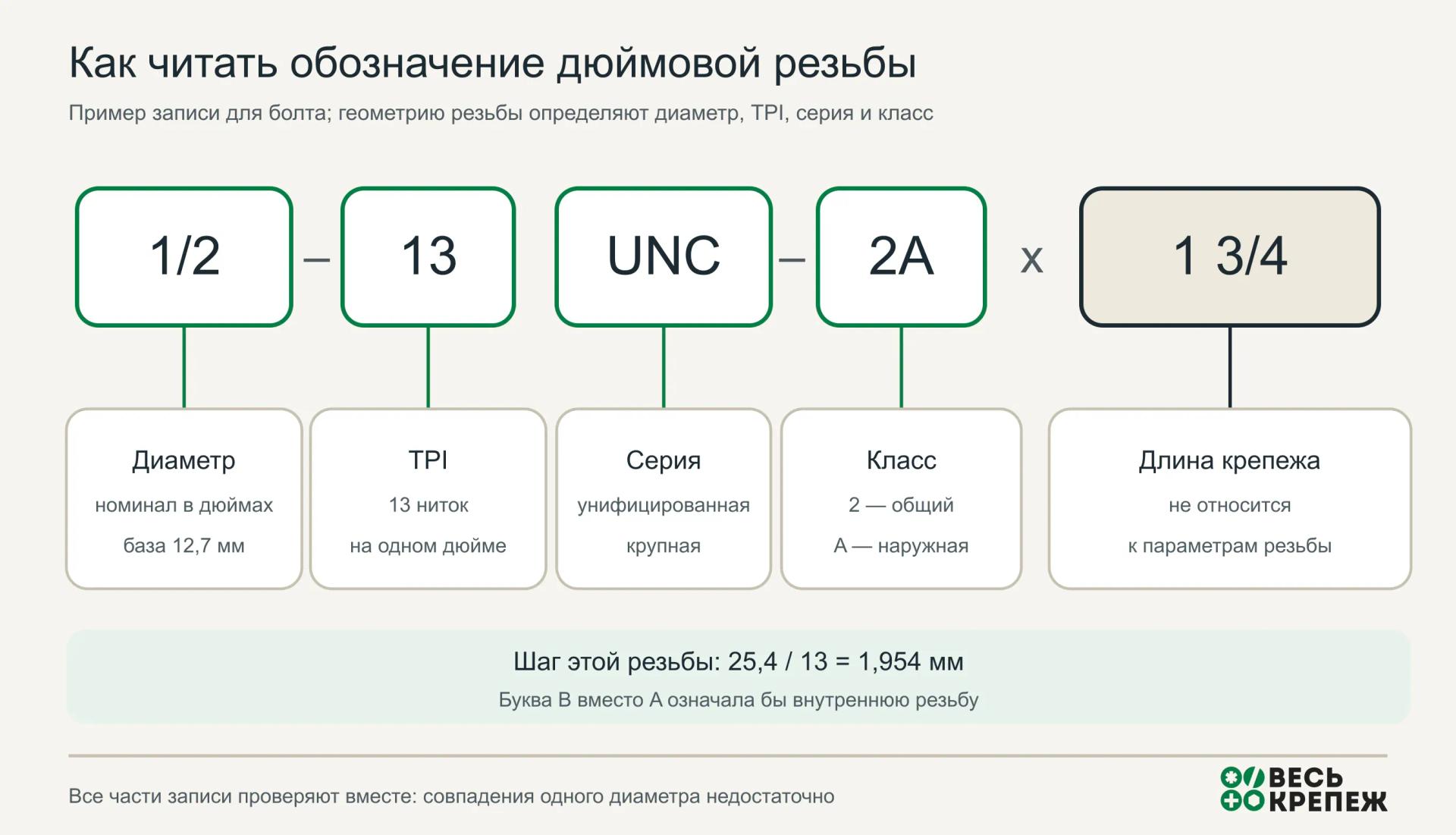

Как читать обозначение 1/2-13 UNC-2A x 1 3/4
Полная запись позволяет подобрать ответную деталь без угадывания по одному диаметру:
- 1/2 — номинальный наружный диаметр в дюймах, базовое значение 12,7 мм;
- 13 — количество ниток на дюйм, шаг равен 25,4 / 13 = 1,954 мм;
- UNC — унифицированная крупная серия;
- 2A — класс 2 для наружной резьбы;
- 1 3/4 после знака x — длина крепежа, а не второй параметр резьбы.
Буква A обозначает наружную резьбу, B — внутреннюю. Классы 2A и 2B наиболее распространены для болтов, винтов и гаек общего назначения. Класс 1 предусматривает более свободную посадку для лёгкой сборки, класс 3 применяют там, где важна более плотная и точная посадка. Совместимость оценивают по требованиям конкретного узла, а не только по совпадению букв.
Если направление не указано, резьба обычно правая. Левое направление отмечают отдельно, например добавлением LH. Его также надо проверить до заказа ответной детали.
Чем отличаются UNC, UNF, UNEF и UNS
UNC
Unified National Coarse — крупный стандартный ряд. При одном диаметре у него меньше ниток на дюйм и больше шаг, чем у UNF. Такая резьба быстрее собирается и легче очищается от загрязнений. Конкретную применимость определяет конструкторская документация узла.
UNF
Unified National Fine — мелкий стандартный ряд. Большее число ниток на дюйм даёт меньший шаг и позволяет точнее регулировать осевое положение. У наружной резьбы того же номинала площадь расчётного сечения обычно больше, однако это не делает UNF универсально прочнее: результат зависит от материала ответной детали, длины свинчивания, нагрузки и условий эксплуатации.
UNEF
Unified National Extra Fine — особо мелкий стандартный ряд. Его используют в специальных соединениях, где нужен малый шаг или ограничена толщина детали. UNEF нельзя подменять гайкой UNF того же диаметра.
UNS
Unified National Special обозначает специальную комбинацию диаметра и TPI, которая не относится к основным рядам UNC, UNF или UNEF. Для такого крепежа особенно важно знать полную маркировку и иметь совместимую ответную деталь.
Как определить неизвестную дюймовую резьбу
- Установите тип соединения. Болт, винт и гайка обычно относятся к крепёжной резьбе. Фитинг, труба или порт требуют отдельной проверки G, BSPT, NPT либо другого трубного стандарта.
- Очистите витки. Грязь, герметик и повреждённые вершины искажают измерение диаметра и шага.
- Измерьте наружный диаметр. Штангенциркуль ставят поперёк вершин наружной резьбы без перекоса. Полученное число сравнивают с базовым диаметром, учитывая допуск.
- Определите TPI. Надёжнее использовать дюймовый резьбомер. Если его нет, посчитайте интервалы между вершинами на участке длиной один дюйм. На участке 1/2 дюйма результат умножают на два.
- Сверьте два параметра. Совпасть должны и диаметр, и TPI. Размер 1/2 может иметь 13 TPI в UNC, 20 TPI в UNF либо другой шаг в специальном ряду.
- Проверьте посадку без усилия. Подходящая гайка должна наворачиваться от руки на несколько витков. Ключом нельзя «дотягивать» несовместимые профили.
Внутреннюю резьбу нельзя надёжно определить только по диаметру отверстия. Используют резьбомер, известный исправный болт, проходной калибр или техническую документацию. Для ответственного соединения пробный крепёж не заменяет калибровку.
Почему метрическая резьба похожего размера не подходит
Близкий диаметр не делает резьбы взаимозаменяемыми. У метрической резьбы шаг задают расстоянием между соседними витками в миллиметрах, у дюймовой — количеством ниток на дюйм. Даже небольшое расхождение накапливается с каждым оборотом.
| Дюймовая резьба | Диаметр / шаг, мм | Похожая метрическая | Диаметр / шаг, мм |
|---|---|---|---|
| 1/4-20 UNC | 6,350 / 1,270 | M6 x 1 | 6,000 / 1,000 |
| 5/16-18 UNC | 7,938 / 1,411 | M8 x 1,25 | 8,000 / 1,250 |
| 3/8-16 UNC | 9,525 / 1,588 | M10 x 1,5 | 10,000 / 1,500 |
| 1/2-13 UNC | 12,700 / 1,954 | M12 x 1,75 | 12,000 / 1,750 |
Если начать затягивать такую пару ключом, первые витки могут частично войти, но затем профиль заклинит и повредит обе детали. Подбирайте болты и гайки по одной системе, серии, диаметру и TPI.
Как выбрать совместимый дюймовый крепёж
Совпадение геометрии является первым условием, но для рабочего соединения его недостаточно. Перед заказом проверьте:
- полное обозначение диаметра, TPI и серии UNC, UNF, UNEF или UN;
- наружную или внутреннюю резьбу и требуемый класс посадки;
- правое или левое направление;
- длину болта и длину резьбовой части;
- класс прочности болта и совместимость гайки;
- материал и покрытие с учётом среды;
- стандарт и требования документации оборудования.
Запись DIN 933 или DIN 931 в карточке описывает конструкцию болта, например полную или неполную резьбу. Она не отменяет необходимость отдельно проверить дюймовый размер и серию UNC/UNF.
Частые ошибки при переводе и подборе
- Умножать обозначение G на 25,4. Так нельзя получить наружный диаметр трубной резьбы.
- Выбирать гайку только по диаметру. UNC и UNF одного номинала имеют разный TPI.
- Принимать TPI за шаг в миллиметрах. Число 20 означает 20 ниток на дюйм; шаг равен 1,27 мм.
- Округлять до ближайшего M-размера. Похожие диаметры не обеспечивают совпадение шага.
- Считать измеренный диаметр точным номиналом. Наружная резьба может быть меньше базового размера в пределах допуска.
- Считать число после x параметром резьбы. В описании болта это обычно длина крепежа.
- Называть любой шаг 12 TPI крупнее 1 1/2 серией UNF. Для больших диаметров применяется постоянный ряд 12 UN.
Частые вопросы
Резьба 1/4 дюйма — сколько это в миллиметрах?
У крепёжной UN-резьбы базовый наружный диаметр равен 6,35 мм. Для 1/4-20 UNC шаг составляет 1,27 мм, для 1/4-28 UNF — 0,907 мм. У трубной G 1/4 наружный диаметр другой, поэтому сначала уточните стандарт.
Какой диаметр у резьбы 3/8 дюйма?
Прямой перевод даёт 9,525 мм. Стандартные варианты: 3/8-16 UNC с шагом 1,588 мм и 3/8-24 UNF с шагом 1,058 мм.
Сколько миллиметров в резьбе 1/2 дюйма?
Для крепёжной резьбы 1/2 дюйма базовый диаметр равен 12,7 мм. Для трубной G 1/2 по ГОСТ 6357-81 наружный диаметр равен 20,955 мм.
Сколько миллиметров в резьбе 1 1/4 дюйма?
У крепёжной резьбы 1 1/4 дюйма базовый диаметр равен 31,75 мм. У трубной G 1 1/4 наружный диаметр равен 41,91 мм. Эти детали несовместимы.
Резьба 2 1/2 дюйма — какой диаметр в миллиметрах?
Прямой перевод 2,5 дюйма даёт 63,5 мм. Для стандартной крупной крепёжной резьбы 2 1/2-4 UNC шаг равен 6,35 мм. Трубное обозначение 2 1/2 имеет другой фактический диаметр.
Как перевести TPI в миллиметровый шаг?
Разделите 25,4 на TPI. Для 20 TPI шаг равен 1,27 мм, для 13 TPI — 1,954 мм, для 28 TPI — 0,907 мм.
Что означают буквы A и B после класса?
A обозначает наружную резьбу болта или винта, B — внутреннюю резьбу гайки или отверстия. Например, 2A и 2B являются распространённой парой общего назначения, но предельные размеры проверяют по стандарту.
Можно ли заменить дюймовую гайку метрической?
Нет. Даже при близком наружном диаметре шаг не совпадает. Попытка затянуть соединение ключом повреждает витки и не создаёт расчётной несущей способности.
- ASME B1.1-2024
- NIST/NBS Handbook 28
- ГОСТ 6357-81
