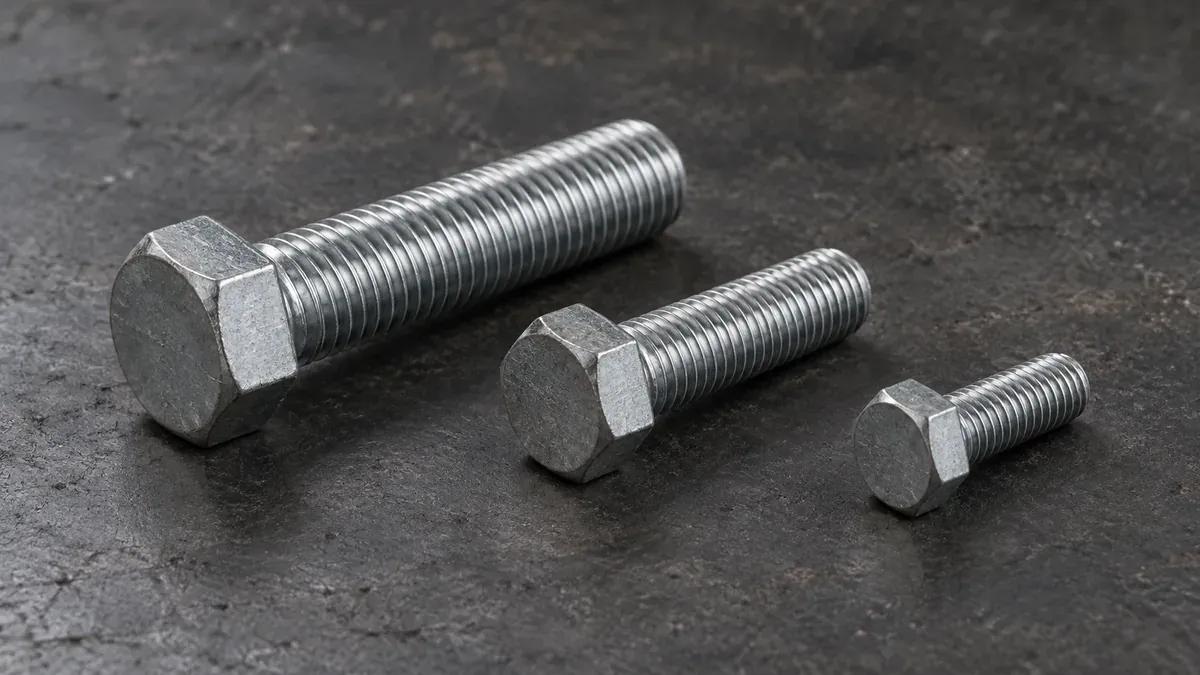

Размеры болтов: таблица по ГОСТ и DIN
Что означают М6, М8 и М10, как измерить диаметр и длину болта. Таблица крупного шага резьбы, высоты головки и размера под ключ по ГОСТ, DIN и ISO.
Запись М8х40 означает: номинальный диаметр метрической резьбы 8 мм, а номинальная длина болта 40 мм. Размер головки в эту запись не входит. У обычного шестигранного болта М8 размер под ключ чаще всего равен 13 мм, но для других диаметров старый ГОСТ/DIN и современный ISO могут давать разные значения.
Таблицы ниже относятся к обычным болтам с наружной метрической резьбой и шестигранной головкой. Болт с внутренним шестигранником, фланцем, уменьшенной головкой, мелким шагом или дюймовой резьбой нужно проверять по его собственному стандарту.
Что означает размер болта М6, М8 или М10
Буква М обозначает метрическую резьбу, число после неё — номинальный наружный диаметр резьбы в миллиметрах. Поэтому М6 имеет номинальный диаметр 6 мм, М8 — 8 мм, М10 — 10 мм. Реальный результат измерения штангенциркулем может быть немного меньше номинала из-за допуска и состояния вершин витков.
После знака «х» обычно указывают длину: М10х60 — резьба диаметром 10 мм и длина изделия 60 мм. Если записан шаг, обозначение становится длиннее: М10х1,25х60. Здесь 1,25 мм — мелкий шаг, а 60 мм — длина.
Таблица размеров болтов М3-М48
В таблице P — крупный шаг метрической резьбы, S — номинальный размер шестигранной головки под ключ, k — номинальная высота головки. Современный S приведён по линии ISO 4014/4017. Старое значение указано только там, где оно отличается и до сих пор встречается у крепежа по прежним ГОСТ/DIN.
| Резьба | Диаметр d, мм | Крупный шаг P, мм | Ключ S, мм | Старый S, мм | Высота k, мм |
|---|---|---|---|---|---|
| М3 | 3 | 0,5 | 5,5 | — | 2,0 |
| М4 | 4 | 0,7 | 7 | — | 2,8 |
| М5 | 5 | 0,8 | 8 | — | 3,5 |
| М6 | 6 | 1,0 | 10 | — | 4,0 |
| М8 | 8 | 1,25 | 13 | — | 5,3 |
| М10 | 10 | 1,5 | 16 | 17 | 6,4 |
| М12 | 12 | 1,75 | 18 | 19 | 7,5 |
| М14 | 14 | 2,0 | 21 | 22 | 8,8 |
| М16 | 16 | 2,0 | 24 | — | 10,0 |
| М18 | 18 | 2,5 | 27 | — | 11,5 |
| М20 | 20 | 2,5 | 30 | — | 12,5 |
| М22 | 22 | 2,5 | 34 | 32 | 14,0 |
| М24 | 24 | 3,0 | 36 | — | 15,0 |
| М27 | 27 | 3,0 | 41 | — | 17,0 |
| М30 | 30 | 3,5 | 46 | — | 18,7 |
| М36 | 36 | 4,0 | 55 | — | 22,5 |
| М42 | 42 | 4,5 | 65 | — | 26,0 |
| М48 | 48 | 5,0 | 75 | — | 30,0 |
М3, М4 и М5 добавлены для полноты современного метрического ряда, но ГОСТ 7798-70 начинается с М6. Значения k показаны как удобный ориентир для стандартной шестигранной головки. Точные предельные размеры и допуски берут из стандарта конкретного изделия.
Крупный и мелкий шаг резьбы
У одного номинального диаметра бывает несколько шагов. Крупный шаг обычно не пишут в кратком обозначении: М12 чаще всего означает М12х1,75. Мелкий шаг указывают обязательно, например М12х1,5 или М12х1,25. Гайка должна совпадать с болтом и по диаметру, и по шагу.
| Резьба | Крупный шаг, мм | Распространённые мелкие шаги, мм |
|---|---|---|
| М6 | 1,0 | 0,75 |
| М8 | 1,25 | 1,0 |
| М10 | 1,5 | 1,25; 1,0 |
| М12 | 1,75 | 1,5; 1,25 |
| М14 | 2,0 | 1,5; 1,25 |
| М16 | 2,0 | 1,5; 1,0 |
| М18 | 2,5 | 2,0; 1,5; 1,0 |
| М20 | 2,5 | 2,0; 1,5; 1,0 |
| М22 | 2,5 | 2,0; 1,5; 1,0 |
| М24 | 3,0 | 2,0; 1,5; 1,0 |
Мелкая резьба не является просто «более точной» версией крупной. Она меняет геометрию резьбового сечения, угол поворота на единицу осевого перемещения и чувствительность соединения к условиям работы. Выбирать её только потому, что витков больше, нельзя: исполнение задают расчётом и документацией узла.
Почему болт М10 бывает под ключ 16 и 17 мм
Это не ошибка измерения. Старый ряд ГОСТ/DIN предусматривал для М10 ключ 17 мм, для М12 — 19 мм, для М14 — 22 мм, для М22 — 32 мм. В гармонизированном ряду ISO эти значения составляют соответственно 16, 18, 21 и 34 мм. Поэтому по одному ключу нельзя безусловно определить резьбу.
Запрос «болт на 17» обычно указывает на старое исполнение М10, но ключ 17 мм может подходить и к другой детали. Надёжный порядок такой: измерить наружный диаметр резьбы, определить шаг, затем проверить головку и стандарт.
Как измерить размер болта
- Измерьте наружный диаметр резьбы штангенциркулем по вершинам витков. Значение около 7,8–8 мм обычно соответствует М8, но окончательно размер подтверждают шагом.
- Определите шаг резьбомером. Если его нет, измерьте расстояние между несколькими витками и разделите на число промежутков.
- Измерьте длину от опорной поверхности под головкой до конца стержня. Головку обычного шестигранного болта в длину не включают.
- Измерьте S между двумя противоположными параллельными гранями головки, а не по углам.
- Сверьте форму головки, полноту резьбы и маркировку со стандартом или документами поставщика.
Для потайного крепежа правило длины другое: головка входит в общую длину. Болты с полукруглой головкой и квадратным подголовком, рым-болты и другие специальные изделия также проверяют по своему стандарту.
Как определить шаг без резьбомера
Приложите линейку вдоль оси болта и измерьте расстояние между вершинами не одного, а десяти соседних промежутков. Разделите результат на десять. Например, 12,5 мм на десяти промежутках дают шаг 1,25 мм. Чем больше измеряемый участок, тем меньше влияние ошибки линейки.
Можно также аккуратно совместить резьбу неизвестного болта с заведомо известным образцом того же диаметра. Витки должны входить друг в друга без нарастающего смещения. Этот способ годится для сортировки, но для заказа ответственного крепежа лучше использовать резьбомер.
Какие длины болтов бывают стандартными
Номинальные длины образуют ряд, а не произвольный набор каждого миллиметра. Для короткого крепежа часто встречается шаг ряда 2 мм, затем 5 мм, 10 мм и более крупные интервалы. Конкретный доступный диапазон зависит от диаметра и стандарта изделия. Поэтому наличие М8х40 не гарантирует, что в том же исполнении существует М8х41.
ISO 888 задаёт общие принципы номинальных длин и длин резьбы, а стандарт конкретного болта определяет применимые сочетания. При заказе нестандартной длины нельзя просто обрезать типовой болт и считать его тем же изделием: может измениться резьбовой конец, покрытие и соответствие документации.
Как рассчитать нужную длину для болта с гайкой
Сложите толщины соединяемых деталей, шайб и других элементов под головкой и гайкой. Добавьте высоту гайки и требуемый выход резьбы после неё. Затем выберите ближайшую достаточную стандартную длину и проверьте, где окажется сбег резьбы.
Для болта с неполной резьбой отдельно сравнивают толщину пакета с длиной гладкой части. Гайка не должна упираться в сбег резьбы до создания прижима, а плоскость среза по возможности не должна проходить по резьбовой части, если проект требует гладкий стержень в рабочем сечении.
Как записать полное обозначение болта
Для бытовой покупки иногда достаточно «болт М8х40». Для технической заявки этого мало. Полезное обозначение включает тип изделия и стандарт, диаметр, шаг при отличии от крупного, длину, класс прочности, материал и покрытие. Пример: болт ISO 4017 М8х40-8.8 с цинковым покрытием.
Порядок и код покрытия зависят от нормативного документа и принятой у поставщика формы заказа. Главная задача записи — исключить подмену: М8х40 из углеродистой стали класса 8.8, нержавеющий А4-80 и крепёж с мелким шагом имеют одинаковые два первых размера, но не являются одним товаром.
Полная и неполная резьба: DIN 933 и DIN 931
В торговом каталоге DIN 933 обычно означает шестигранное изделие с резьбой до головки, современная нормативная линия — ISO 4017. DIN 931 означает болт с гладкой частью стержня и неполной резьбой, современная линия — ISO 4014. Для соединения это важнее, чем кажется: гладкий стержень может проходить через пакет деталей, а длины резьбовой части должно хватать для гайки и требуемого выхода витков.
DIN 933 как самостоятельный немецкий стандарт отозван, но обозначение осталось привычным для рынка. Оно помогает найти товар, однако в проектной документации лучше указывать действующий стандарт и полное обозначение изделия.
Как соотносятся ГОСТ 7798, DIN и ISO
| Обозначение | Типичное исполнение | Что учитывать |
|---|---|---|
| ГОСТ 7798-70 | шестигранные болты класса точности В, М6–М48 | в РФ частично заменён стандартами ГОСТ Р ИСО для распространённых исполнений |
| DIN 933 | резьба до головки | отозван; рыночное обозначение сопоставляют с ISO 4017 |
| DIN 931 | неполная резьба | рыночное обозначение сопоставляют с ISO 4014 |
| ГОСТ Р ИСО 4017-2013 / ISO 4017 | шестигранная головка, крупный шаг, резьба до головки | актуальную редакцию и размерный ряд указывают в документации |
| ГОСТ Р ИСО 4014-2013 / ISO 4014 | шестигранная головка, крупный шаг, неполная резьба | длину резьбовой части проверяют по диаметру и длине изделия |
Слово «аналог» не означает полного совпадения каждой геометрии, допуска, материала и маркировки. Для замены крепежа в ответственном узле сопоставляют редакции стандартов и требования чертежа.
Как выбрать диаметр и длину болта
Таблица размеров помогает распознать изделие, но не назначает его несущую способность. Диаметр выбирают расчётом соединения с учётом растяжения, среза, смятия деталей, предварительной затяжки и условий эксплуатации. Для ответственных конструкций размер задаёт проект.
Длина должна пройти через соединяемый пакет, шайбы и гайку и обеспечить требуемое зацепление резьбы. При неполной резьбе дополнительно проверяют, чтобы гайка не упёрлась в конец нарезанной части раньше, чем детали будут стянуты. Класс прочности, материал, покрытие и шаг резьбы задают отдельно.
Диаметр отверстия в соединяемой детали не равен автоматически диаметру сверла под нарезание внутренней резьбы. Для проходного отверстия нужен монтажный зазор по проекту и стандарту, а для резьбового отверстия диаметр сверления выбирают по шагу и способу получения резьбы. Эти две задачи нельзя решать одной строкой «М8 — сверло 8 мм».
В каталоге болты можно отбирать по диаметру, длине, стандарту, материалу и покрытию. Для типовой сборки часто используют оцинкованную сталь, но влажная, химически активная или высокотемпературная среда требует отдельного выбора материала и защиты.
Частые ошибки при подборе
- принимать размер под ключ за диаметр резьбы;
- заказывать М10 только по ключу 17 мм, не проверив стандарт;
- не указывать длину и шаг в заявке;
- сравнивать DIN 933 и ISO 4017 только по названию «аналог»;
- измерять длину обычного шестигранного болта вместе с головкой;
- выбирать диаметр по таблице без расчёта нагрузки;
- считать покрытие или класс прочности частью обозначения М8х40.
Частые вопросы
Какой диаметр у болта М8?
Номинальный наружный диаметр резьбы равен 8 мм. Фактическое измерение может быть немного меньше из-за допуска.
Какой ключ нужен для болта М10?
Для современного ряда ISO обычно 16 мм, для старого исполнения ГОСТ/DIN часто 17 мм. Проверяйте фактическую головку и стандарт изделия.
Что означает М12х60?
Метрическая резьба номинальным диаметром 12 мм и длина болта 60 мм. Если шаг не указан, для стандартного изделия обычно подразумевают крупный шаг 1,75 мм.
Как отличить М8 от М10?
Измерьте наружный диаметр резьбы и шаг. Размер головки использовать как единственный признак нельзя.
Можно ли заменить DIN 933 на ISO 4017?
Часто эти обозначения относятся к одному типу изделия с резьбой до головки, но автоматическая замена недопустима для ответственного узла. Сверьте размерный ряд, допуски, материал, класс прочности, покрытие и требования чертежа.
- ГОСТ 8724-2002
- ГОСТ 7798-70
- ГОСТ Р ИСО 4014-2013
- ГОСТ Р ИСО 4017-2013
- ISO 4017:2022
- ISO 888:2012
- Официальные сведения DIN о статусе стандартов
