Момент затяжки болтов: таблица по ГОСТ

Короткий ответ: единого обязательного момента затяжки только по диаметру болта в ГОСТах нет. ГОСТ ISO 898-1-2014 задаёт механические свойства и классы прочности стальных болтов, но прямо не устанавливает зависимость между моментом и силой затяжки. ГОСТ ISO 16047-2015 описывает, как эту зависимость испытывать. Поэтому таблица ниже — справочная: ею можно пользоваться только вместе с указанными условиями, а значение из чертежа, паспорта оборудования или инструкции изготовителя всегда имеет приоритет.

В таблице приведены ориентировочные максимальные моменты для новых стальных болтов с метрической крупной резьбой, коэффициентом трения 0,14 в резьбе и под головкой и использованием 90% предела текучести. Смазка, покрытие, мелкий шаг, повторное применение, мягкая ответная резьба или другая опорная поверхность меняют результат.

Какие ГОСТы относятся к моменту затяжки

Фраза «таблица по ГОСТ» на практике означает, что класс прочности и резьбу определяют по соответствующим стандартам, а момент рассчитывают или подтверждают испытанием для конкретных условий. Это принципиально: два одинаковых болта М12 класса 8.8 при разном покрытии и смазке могут получить разный преднатяг при одном показании ключа.

Что происходит при затяжке болта

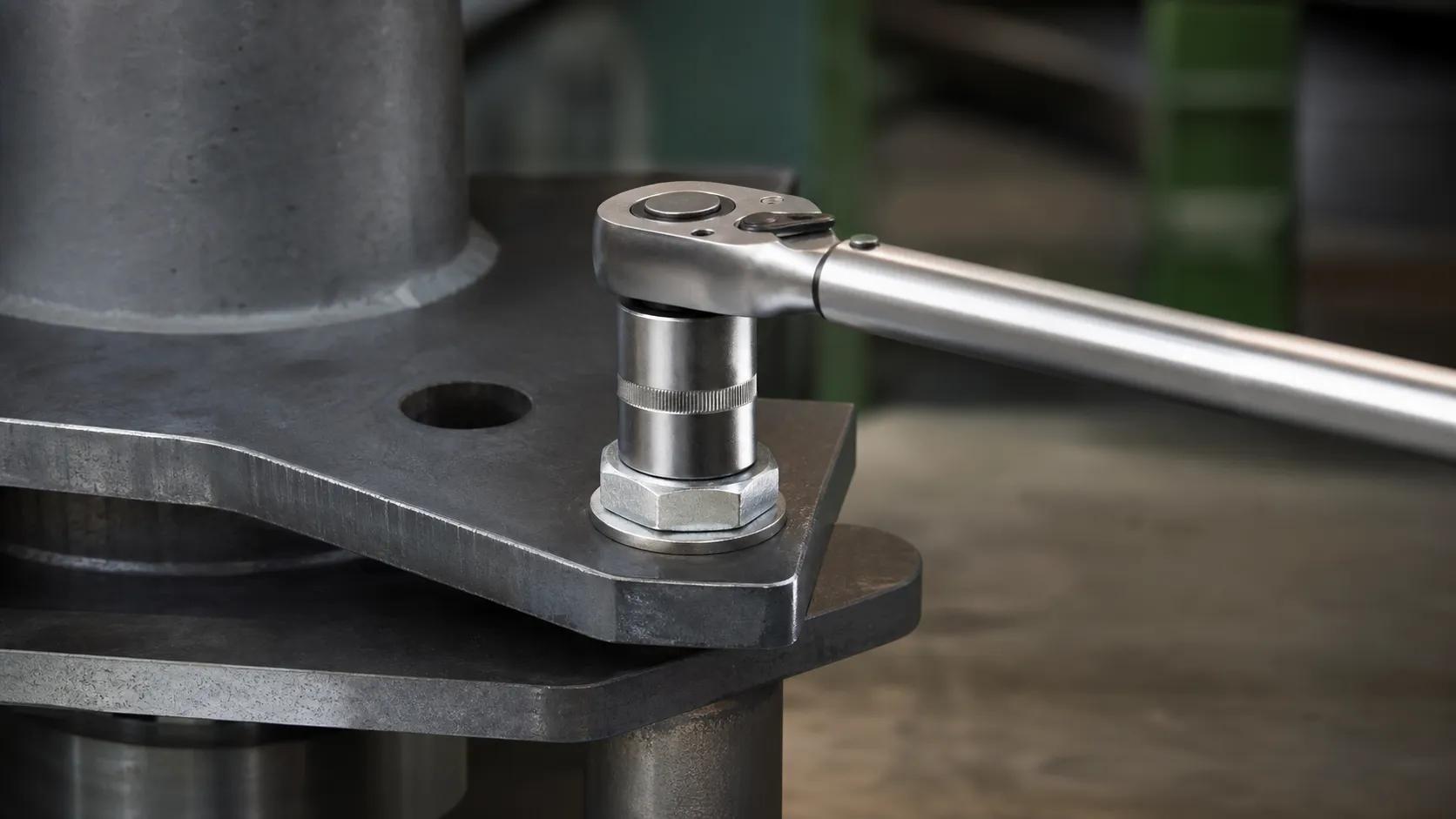

Динамометрический ключ создаёт крутящий момент на головке болта или гайке. Резьбовая пара преобразует вращение в осевое перемещение: болт упруго растягивается, детали сжимаются, возникает усилие предварительной затяжки. Именно это усилие удерживает стык, а момент служит косвенным способом его получить.

Для обычного машинного винта трение может поглощать около 90% приложенного момента. Поэтому небольшое изменение смазки, шероховатости или покрытия способно заметно изменить осевую силу, хотя ключ покажет то же число.

Таблица моментов затяжки болтов М3–М39

Единицы — Н·м. Значения относятся к метрической крупной резьбе и являются ориентировочными максимальными, а не обязательным заданием для реального узла.

Условия, без которых таблица недействительна

• новые стальные болт и ответная резьба;
• метрическая крупная резьба;
• одинаковый коэффициент трения 0,14 в резьбе и под опорной поверхностью;
• использование 90% предела текучести болта;
• шестигранная или цилиндрическая головка с сопоставимой опорной геометрией;
• средний зазор отверстия по ISO 273 и погрешность моментного инструмента не более 5%;
• значения не включают коэффициент безопасности узла.

Например, 93 Н·м для М12 класса 8.8 — это не «момент М12 по ГОСТ», а максимум только для перечисленных условий. Если документация на узел требует 70 Н·м, 70 Н·м и есть рабочее значение.

Как правильно найти строку

1. Определите диаметр и шаг. Запись М12 без указанного шага обычно означает крупную резьбу; М12×1,5 — мелкая, для неё эта таблица не подходит.
2. Установите класс прочности по маркировке головки, упаковке или сертификату. Цвет покрытия класс не показывает.
3. Проверьте материал и класс гайки либо прочность внутренней резьбы детали.
4. Сверьте состояние поверхности: сухая, оцинкованная, смазанная, с фиксатором резьбы.
5. Найдите заданный момент в документации узла. Табличное значение используйте только как справочный предел или исходную оценку.

Как подобрать болт под контролируемую затяжку

Для сравнения по таблице удобны стандартные метрические болты с шестигранной головкой, у которых известны диаметр, шаг, класс прочности и покрытие. Одного обозначения «М10» недостаточно: болты одного диаметра, но классов 8.8 и 10.9 рассчитаны на разные нагрузки, а оцинковка меняет условия трения.

Для ответственного соединения проверяют не только болт. Гайка, длина зацепления, шайба, поверхность детали и отверстие могут стать более слабым звеном. Особенно это важно при ввинчивании стального крепежа непосредственно в алюминий, чугун или тонкую стальную деталь.

Товары из статьи

Арт: VK-5763145

Болт 8.8 М6х20, DIN 933 / ISO 4017 с шестигранной головкой и полной резьбой, оцинкованный

4 ₽

Арт: VK-8221300

Болт 8.8 М8х60, DIN 931 / ISO 4014 с шестигранной головкой и неполной резьбой, оцинкованный

18 ₽

Арт: VK-9054440

Болт 8.8 М10х80, DIN 933 / ISO 4017 с шестигранной головкой и полной резьбой, оцинкованный

32 ₽

Арт: VK-3831395

Болт 8.8 М12х30, DIN 933 / ISO 4017 с шестигранной головкой и полной резьбой, оцинкованный

22 ₽

Арт: VK-3499619

Болт 10.9 М8х50, DIN 933 / ISO 4017 с шестигранной головкой и полной резьбой, оцинкованный

14 ₽

Арт: VK-4688013

Болт 10.9 М12х80, DIN 931 / ISO 4014 с шестигранной головкой и неполной резьбой, оцинкованный

65 ₽

Арт: VK-4171208

Болт 10.9 М10х90, DIN 933 / ISO 4017 с шестигранной головкой и полной резьбой, оцинкованный

57 ₽

Почему смазка и покрытие меняют момент

При меньшем трении при том же моменте больше энергии превращается в преднатяг. Если смазать соединение, рассчитанное как сухое, и оставить прежнее значение на ключе, болт или ответная резьба могут быть перегружены. Обратная ситуация тоже возможна: коррозия, загрязнение и повреждённые витки повышают трение, ключ достигает заданного момента, а требуемая сила стяжки не возникает.

Универсальное правило «для смазки вычесть 20%» ненадёжно. Нужен коэффициент трения, заявленный для конкретного покрытия или смазки, либо испытание по ГОСТ ISO 16047-2015. Анаэробный фиксатор тоже влияет на трение во время сборки, поэтому момент берут из технической документации его изготовителя и проекта соединения.

Как рассчитывают момент затяжки

Для предварительной оценки часто используют упрощённую зависимость:

T = K × F × d, где T — момент, Н·м; F — требуемая сила предварительной затяжки, Н; d — номинальный диаметр резьбы, м; K — безразмерный коэффициент, объединяющий влияние геометрии и трения.

Главная неопределённость — K. Его нельзя надёжно угадать только по цвету болта: значение меняют резьба, смазка, покрытие и опорная поверхность. Поэтому формула подходит для оценки и проверки порядка величины. Высоконагруженные соединения рассчитывают системно по методике уровня VDI 2230, а зависимость «момент — преднатяг» при необходимости подтверждают испытанием.

В чём измеряется момент затяжки

Единица СИ — ньютон-метр, Н·м. Это произведение силы на плечо: 25 Н·м можно получить силой 100 Н на плече 0,25 м. Такая арифметика объясняет величину момента, но не заменяет динамометрический ключ.

Запись Н/м означает совсем другую физическую величину. «Килограммы затяжки» без указания плеча также некорректны.

Как затягивать динамометрическим ключом

1. Проверьте диапазон ключа и выберите инструмент так, чтобы рабочее значение не оказалось за его пределами.
2. Осмотрите и очистите резьбу. Не добавляйте смазку, если её нет в процедуре сборки.
3. Наживите крепёж вручную и убедитесь, что нет перекоса и заедания.
4. Если соединение многоболтовое, выполните предварительную затяжку в несколько ступеней и в последовательности, указанной изготовителем или проектом.
5. Прикладывайте усилие плавно за штатную рукоятку. После сигнала предельного ключа прекратите тянуть.
6. Храните, проверяйте и калибруйте инструмент по его инструкции и принятой системе качества. ISO 6789 разделяет требования к подтверждению соответствия и калибровке, но не устанавливает одно календарное правило для любого ключа.

Удлинять рукоятку случайной трубой нельзя: реальное плечо и нагрузка на механизм меняются. Для большого момента применяют рассчитанный удлинитель или редуктор-мультипликатор и пересчитывают настройку по инструкции к инструменту.

Случаи, когда общая таблица не применяется

Стальной болт в алюминиевой детали

Ответная алюминиевая резьба или опорная поверхность может разрушиться раньше стального болта. Нужны данные о сплаве, длине зацепления, шайбе, толщине стенки и допустимом контактном давлении. Универсального момента «для М8 в алюминий» нет.

Высокопрочные болты строительных конструкций

Для предварительно нагруженных конструкционных соединений применяют комплектный крепёж и проектную технологию по серии ГОСТ 32484. Старый ГОСТ 22356-77 в России утратил силу. Момент обычного болта того же диаметра и класса нельзя автоматически переносить на HV-комплект.

Колёса, двигатель, фланцы и герметичные соединения

Здесь приоритет имеет руководство изготовителя. Процедура может включать новую крепёжную деталь, определённую смазку, затяжку по этапам, заданную последовательность и доворот на угол. Общая таблица не заменяет эти требования и не подходит для выбора момента болтов ГБЦ по одной марке автомобиля.

Частые ошибки

• считать любое число в интернете нормативом ГОСТ без условий трения и преднатяга;
• выбирать столбец только по диаметру, не проверив класс прочности и шаг резьбы;
• смазывать резьбу и оставлять момент, заданный для сухой сборки;
• судить о покрытии и прочности только по цвету крепежа;
• применять таблицу для повторно использованного, повреждённого или корродированного крепежа;
• не учитывать прочность гайки, внутренней резьбы и соединяемых деталей;
• затягивать ударным инструментом вместо контролируемой плавной затяжки;
• переносить автомобильный или строительный момент на другой узел по совпадению диаметра.

Частые вопросы

Какой момент затяжки болта М6 класса 8.8?

По справочной таблице — 11,3 Н·м, но только для новой крупной резьбы и коэффициента трения 0,14. Значение изготовителя узла важнее.

Какой момент затяжки болта М8 класса 8.8?

В условиях этой таблицы — 27,3 Н·м. Для оцинкованного, смазанного крепежа или резьбы в алюминии нужен отдельный момент.

Какой момент затяжки болта М10 класса 10.9?

Справочный максимум — 79 Н·м при крупной резьбе и коэффициенте трения 0,14. Это не универсальное монтажное предписание.

Можно ли затянуть болт без динамометрического ключа?

В неответственном узле — если точный преднатяг не требуется и это допускает инструкция. Для колёс, двигателя, фланцев, конструкционных и других ответственных соединений нужен предусмотренный технологией контроль.

Нужно крутить болт или гайку?

Следуйте процедуре сборки: трение под вращаемой опорной поверхностью входит в зависимость момента от преднатяга. Перенос одного и того же значения с гайки на головку без проверки может изменить результат.

Можно ли повторно использовать болт с тем же моментом?

Общего правила нет. Повторное применение меняет состояние резьбы и трение, а некоторые болты работают с контролируемым доворотом и являются одноразовыми. Решение принимают по стандарту изделия и инструкции узла.
