Латунь: что это за сплав, свойства и цвет
Из чего состоит латунь, какого она цвета, магнитится и ржавеет ли. Расшифровываем Л63 и ЛС59-1, сравниваем плотность и объясняем, как выбрать латунный крепеж.
Латунь — это семейство сплавов на основе меди и цинка. Чаще всего она имеет желтый или золотистый цвет, обычно не притягивается бытовым магнитом и не покрывается красно-бурой ржавчиной, характерной для железа. Но это не значит, что вся латунь одинакова или вообще не корродирует: состав, свойства и стойкость зависят от марки, состояния материала и среды.
Для крепежа латунь выбирают не только ради внешнего вида. Она хорошо обрабатывается, проводит электрический ток, позволяет точно изготавливать мелкие детали и в ряде сред служит дольше незащищенной углеродистой стали. Обратная сторона — меньшая прочность многих латунных изделий по сравнению с конструкционным стальным крепежом и чувствительность некоторых марок к обесцинкованию и коррозионному растрескиванию.
Из чего состоит латунь
Главные компоненты латуни — медь Cu и цинк Zn. Медь образует основу, а добавление цинка меняет цвет, прочность, пластичность, обрабатываемость и стоимость сплава. Поэтому слово «латунь» обозначает не один химический состав, а большую группу материалов.
Условно различают простые латуни, где основными компонентами являются медь и цинк, и специальные, дополнительно легированные свинцом, оловом, алюминием, марганцем, никелем, железом или другими элементами. Добавки вводят не ради универсального улучшения: каждая меняет набор свойств. Например, свинец повышает обрабатываемость резанием, но ограничивает применение изделия там, где важны санитарные требования или контакт с пищевой продукцией.
По мере увеличения доли цинка структура сплава меняется. Однофазные альфа-латуни с умеренным содержанием цинка хорошо деформируются в холодном состоянии. При большем содержании цинка появляется вторая фаза: материал может стать прочнее и удобнее для горячей обработки, но его пластичность при комнатной температуре и коррозионное поведение уже другие. Поэтому свойства нельзя назначить только по желтому цвету детали.
Какого цвета латунь
Свежая полированная латунь обычно выглядит желтой, золотистой или желто-коричневой. Более медистые составы в общем случае имеют теплый красноватый оттенок, а некоторые составы с большей долей цинка выглядят светлее. Однако это лишь ориентир: на восприятие влияют шероховатость, полировка, термообработка, загрязнение и освещение.
Со временем открытая поверхность может потемнеть. Тонкая оксидная пленка и продукты взаимодействия со средой дают коричневые, серые или зеленоватые участки. Такое изменение цвета не превращает латунь в железо и не является красной ржавчиной, но может быть признаком обычного потускнения либо развивающейся коррозии — это различают по условиям эксплуатации и состоянию поверхности.
Серебристая деталь тоже может быть латунной. При никелировании или хромировании цвет задает покрытие, а желтая основа становится видна только в месте износа или контролируемого повреждения. По одной фотографии нельзя надежно отличить никелированную латунь от стали, цинкового сплава или другого материала.
Магнитится ли латунь
Обычная латунь не относится к ферромагнитным материалам, поэтому сильного притяжения к бытовому магниту от цельной латунной детали обычно нет. Это удобный первичный тест: если болт или фитинг резко притягивается, перед вами, вероятно, сталь либо изделие со стальным элементом.
Но вывод «не магнитится — значит латунь» неверен. Алюминий, медь, многие нержавеющие стали и цинковые сплавы тоже могут не давать заметной реакции. Кроме того, на готовое изделие влияют состав конкретной латуни, стальная вставка, остатки обработки и покрытие. Никель ферромагнитен, поэтому никелированная латунная деталь при достаточно чувствительной проверке может реагировать на магнит.
ГОСТ 15527-2004 отдельно оговаривает пониженное содержание железа для антимагнитных исполнений. Значит, требование «антимагнитный крепеж» нельзя подтверждать только названием материала: нужна марка, документация изделия и, при ответственном применении, проверка требуемого свойства.
Ржавеет и окисляется ли латунь
В узком бытовом смысле латунь не ржавеет, потому что ржавчина — продукты коррозии железа, а медь и цинк не являются железом. Но латунь окисляется и способна корродировать. Формулировка «не ржавеет» не равна обещанию «ничего не произойдет в воде, на улице или в химической среде».

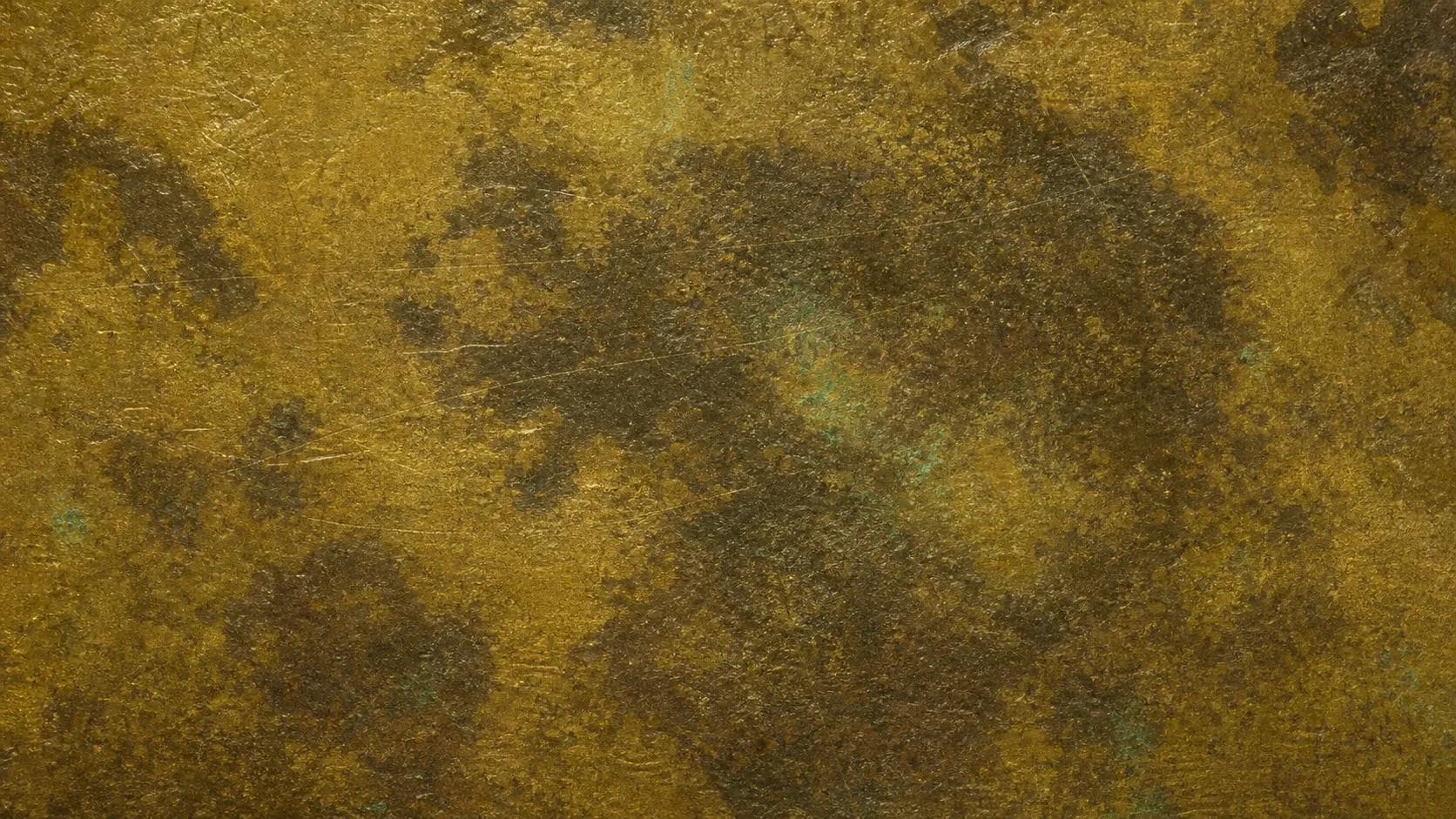

Потускнение и патина
На воздухе поверхность постепенно взаимодействует с кислородом, влагой и загрязнениями. Возникающая пленка меняет блеск и цвет. В декоративном изделии ее иногда сохраняют как патину, а в электрическом контакте или точном соединении изменение поверхности может быть нежелательным.

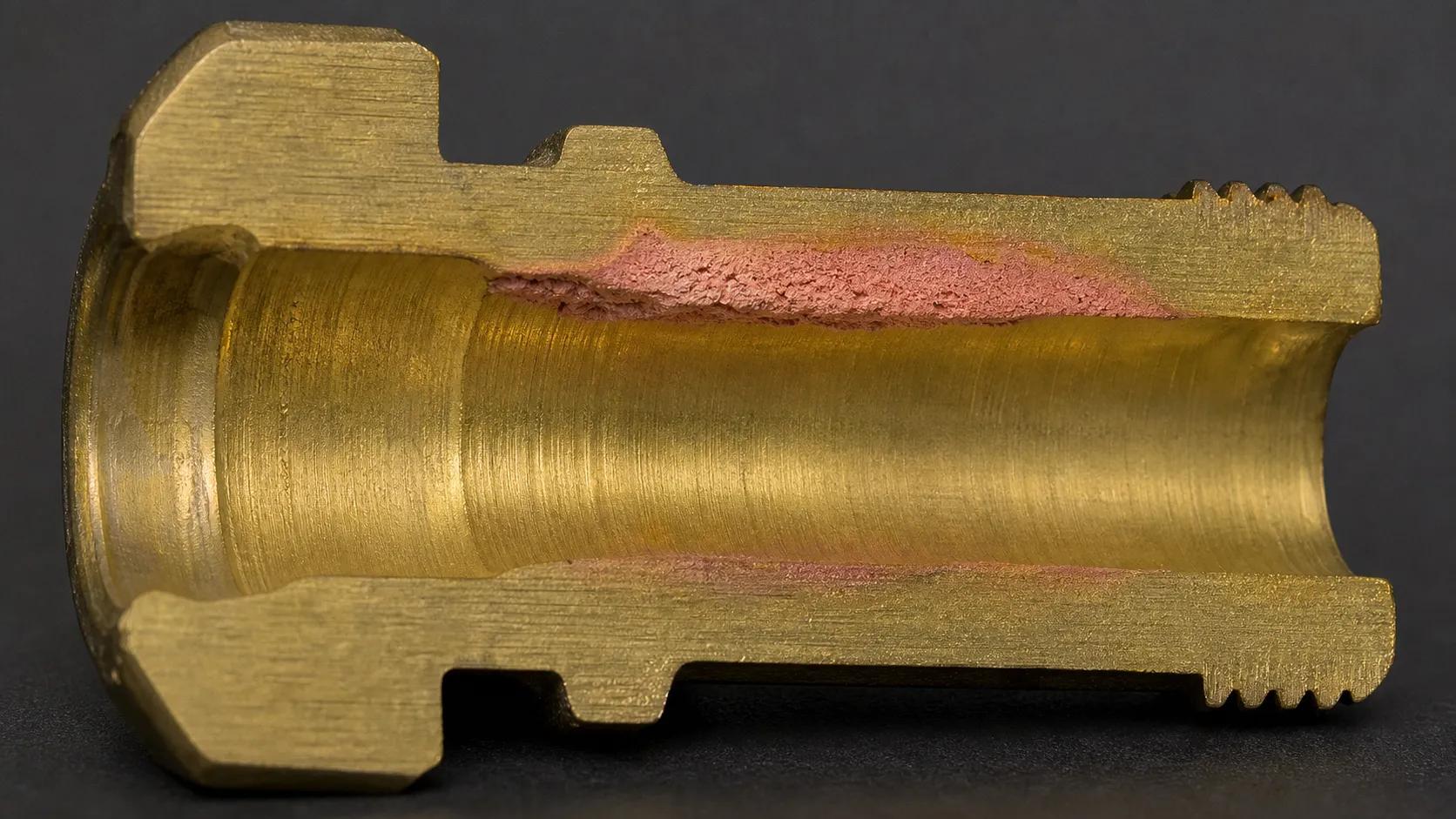

Обесцинкование
В некоторых водных средах из приповерхностного слоя преимущественно уходит цинк. Остается пористая медистая структура: поверхность может стать розовой или красноватой, а деталь — потерять прочность и герметичность. ISO 6509-1 устанавливает испытание медно-цинковых сплавов с содержанием цинка более 15 % на стойкость к обесцинкованию в пресной, соленой и питьевой воде. Сам факт существования такого испытания показывает, почему фраза «латунь в воде не корродирует» опасно упрощает выбор.

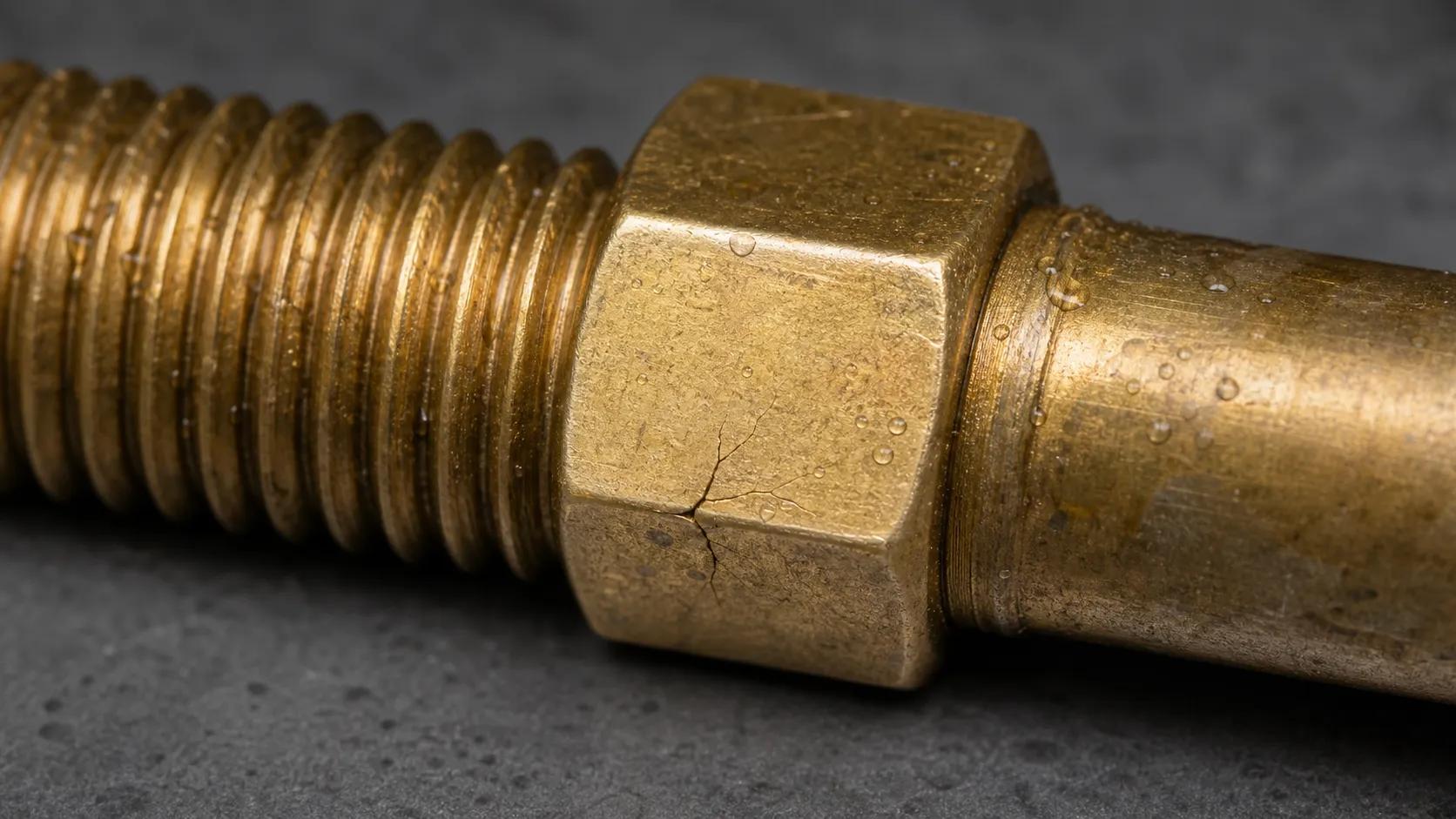

Коррозионное растрескивание
Для части латуней опасно сочетание растягивающих напряжений и определенной химической среды, в том числе влажных соединений аммиака или аминов. Остаточные напряжения после изготовления и высокое напряжение от затяжки могут участвовать в процессе. Поэтому латунную гайку нельзя затягивать по таблице для стального крепежа только потому, что размер резьбы совпадает.

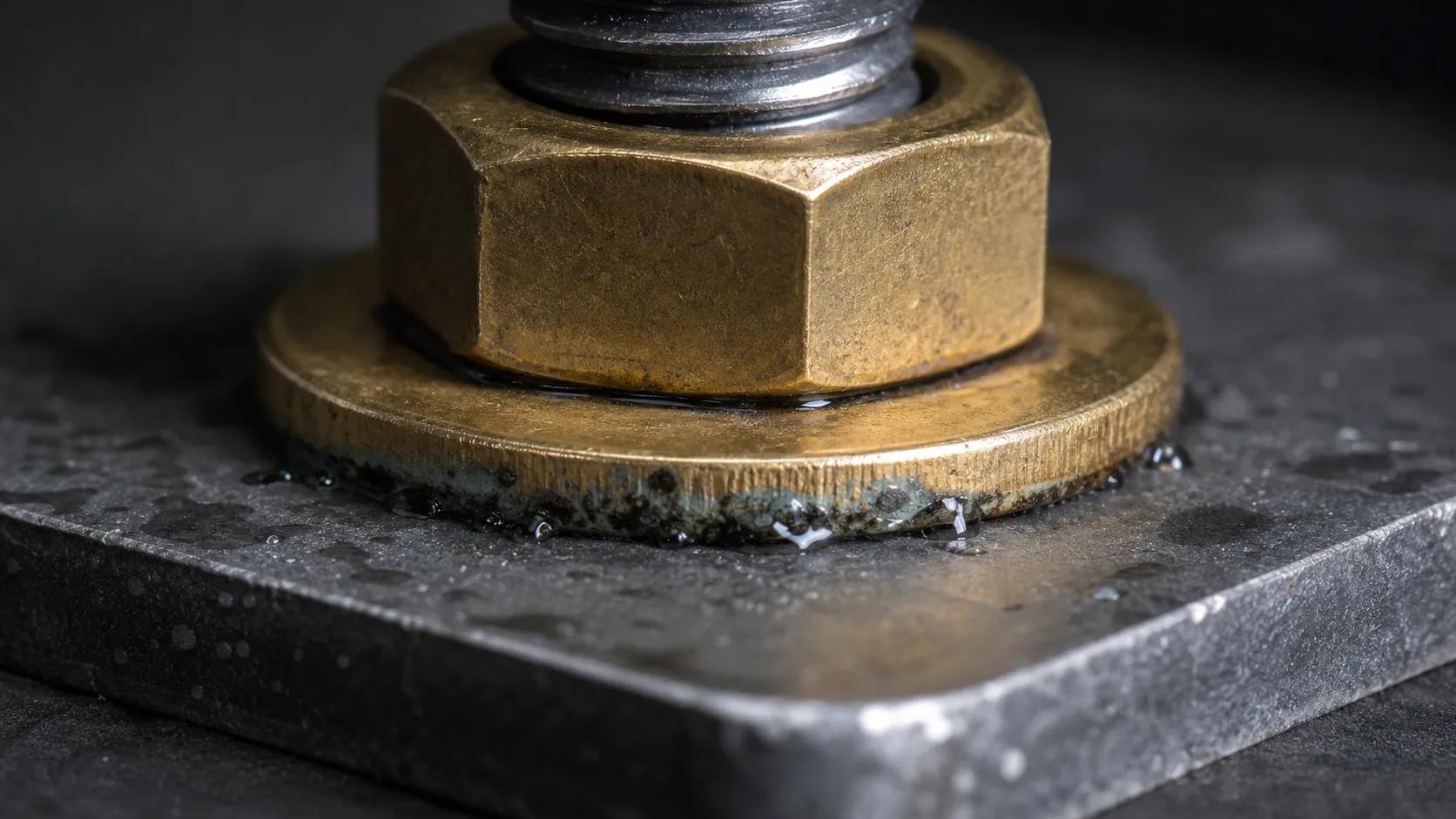

Контакт с другим металлом
Во влажной электропроводной среде латунь и соседний металл образуют гальваническую пару. Риск зависит от сочетания материалов, площади катода и анода, состава электролита, температуры и качества изоляции. Подробнее принцип разобран в статье о защитных покрытиях и коррозии крепежа.
Как расшифровать маркировку латуни
В российской системе обозначение начинается с буквы Л. В простой латуни следующее число показывает номинальную долю меди, а цинк в основном составляет остаток. В специальной латуни после Л перечисляют дополнительные легирующие элементы, затем числа с их номинальными долями.
Л63
Л63 — простая медно-цинковая латунь с номинальными 63 % меди. По ГОСТ 15527-2004 фактическая доля меди должна находиться в диапазоне 62,0–65,0 %, а цинк составляет остаток с учетом допустимых примесей. Приблизительная расчетная плотность — 8,5 г/см³.
Л60
Л60 содержит по стандарту 59,0–62,0 % меди, остальное в основном цинк. Число 60 не означает, что каждая партия обязана иметь ровно 60,00 % Cu. Расчетная плотность, приведенная для определения теоретической массы, составляет около 8,4 г/см³.
ЛС59-1
ЛС59-1 — свинцовистая латунь: Л означает латунь, С — свинец, 59 — номинальную долю меди, 1 — номинальную долю свинца. Допустимые диапазоны по ГОСТ: медь 57,0–60,0 %, свинец 0,8–1,9 %, цинк — остаток. Добавка свинца улучшает обрабатываемость резанием, поэтому марка распространена в точеных деталях, но ее нельзя без отдельной проверки назначать для питьевой воды, пищевого оборудования или иных регулируемых применений.
CuZn и иностранные обозначения
Обозначение CuZn прямо называет медь и цинк. В записи CuZn39Pb3 числа описывают номинальное содержание цинка и свинца по соответствующей системе маркировки. Похожий процентный состав еще не гарантирует полную взаимозаменяемость с ЛС59-1: сравнивают диапазоны всех элементов, состояние поставки, механические свойства, форму полуфабриката и стандарт готовой детали.
Л63 и ЛС59-1: в чем практическая разница
| Признак | Л63 | ЛС59-1 |
|---|---|---|
| Тип | простая медно-цинковая латунь | свинцовистая специальная латунь |
| Медь по ГОСТ | 62,0–65,0 % | 57,0–60,0 % |
| Свинец по ГОСТ | не более 0,07 % | 0,8–1,9 % |
| Расчетная плотность | около 8,5 г/см³ | около 8,4 г/см³ |
| Характерный акцент | хорошая пластичность и обработка давлением | хорошая обработка резанием |
| Ограничение выбора | нужны состояние и требования к изделию | дополнительно учитывают свинец и область контакта |
Марку выбирают по технологии изготовления и условиям работы, а не по принципу «у какой цифра больше». Даже внутри одной марки механические свойства меняются в зависимости от проката, прутка или другого полуфабриката, размеров и твердого либо мягкого состояния.
Плотность, удельный вес и масса
Значения 8,4–8,5 г/см³, которые обычно называют «удельным весом латуни», технически являются плотностью. Удельный вес — это вес единицы объема и измеряется в Н/м³. Для расчета массы детали используют именно плотность:
масса, г = объем, см³ × плотность, г/см³.
Например, 10 см³ Л63 имеют теоретическую массу около 85 г: 10 × 8,5 = 85. Это расчет без учета допусков размеров, отверстий и отклонения фактического состава.
При одинаковом объеме латунь обычно тяжелее распространенной углеродистой стали, плотность которой находится примерно около 7,8 г/см³. Но сравнение двух готовых болтов по весу достоверно только при одинаковой геометрии. Более массивная головка или другая длина легко перекроют различие материалов.
Что прочнее: латунь или сталь
Сравнивать «латунь вообще» со «сталью вообще» нельзя. Прочность зависит от конкретной марки, состояния, термообработки, диаметра и стандарта изделия. В большинстве силовых соединений конструкционный и особенно высокопрочный стальной крепеж способен воспринимать большую нагрузку и момент затяжки, чем обычный латунный. Но это не универсальная таблица и не разрешение заменять один материал другим.
Латунь выбирают там, где важны сочетание коррозионных, электрических, технологических или декоративных свойств, а требуемая нагрузка подтверждена для конкретного изделия. Для ответственного соединения нужны заявленные механические характеристики, допустимый момент, условия среды и расчет узла. Старые таблицы из ГОСТ 1759.0-87 нельзя выдавать за действующие: этот документ утратил силу в РФ. Международный ISO 8839:1986 по крепежу из цветных металлов также отозван.
Когда подходит латунный крепеж
Латунные болты, винты, гайки, шайбы, шурупы, анкеры и стойки применяют в приборостроении, электротехнике, мебельных и декоративных конструкциях, сантехнических узлах и точной механике. Полезные свойства раскрываются только при правильном подборе всего соединения.
- в электрическом узле проверяют проводимость, контактное сопротивление, нагрев и совместимость покрытия;
- во влажной среде оценивают конкретный сплав, воду, температуру, риск обесцинкования и контактные металлы;
- в декоративном соединении учитывают изменение оттенка, полировку, лак или никелевое и хромовое покрытие;
- в резьбовом узле находят допустимую нагрузку и момент именно для латунного изделия;
- при контакте с питьевой водой или пищевой продукцией проверяют санитарные требования и допустимость марки;
- для антимагнитного применения требуют подтвержденное исполнение, а не ограничиваются бытовым тестом.
Как выбрать изделие
- Определите функцию: крепление, электрический контакт, дистанцирование, распор, герметизация или декор.
- Зафиксируйте среду: помещение, улица, конденсат, пресная или соленая вода, химические пары, температура.
- Уточните марку основы и наличие покрытия. Слова «латунь» и «цвет латунь» не взаимозаменяемы.
- Выберите стандарт, диаметр, шаг, длину, форму головки и шлиц как единую спецификацию.
- Проверьте механические параметры и затяжку по документации поставляемого изделия.
- Оцените совместимость с соседними металлами и возможность изоляции во влажной зоне.
В каталоге есть латунные болты DIN 933 / ISO 4017, плоские латунные шайбы DIN 125 A / ISO 7089 и распорные анкеры. Совпадение материала не делает их одной системой: резьбу, покрытие, размеры и допустимую нагрузку проверяют совместно.
Чем никелированная латунь отличается от обычной
Никелированная латунь — это латунная основа с никелевым покрытием. Никель придает серебристый цвет, влияет на износ, трение, электрический контакт и стойкость поверхности. Насколько сильно — зависит от подготовки основы, толщины и сплошности слоя, подслоев и среды.
Покрытие не превращает деталь в сплошной никель и не повышает автоматически прочность резьбы. При повреждении или пористости слоя среда достигает основы. В мокром узле важно оценивать не только внешний блеск, но и всю систему материалов. Хромированная латунь устроена аналогично по логике «основа плюс покрытие», хотя технологический пакет слоев может быть другим.
Как отличить латунь от похожих металлов
Ни один бытовой признак сам по себе не доказывает химический состав. Надежность проверки повышается, когда признаки используют последовательно.
- Изучите маркировку, упаковку, сертификат и карточку изделия. Надпись «цвет латунь» часто обозначает только декоративный оттенок покрытия.
- Проверьте магнитом. Сильное притяжение указывает на сталь или стальной элемент, но отсутствие реакции не доказывает латунь.
- Осмотрите незаметный уже поврежденный участок. Желтая основа под серебристым покрытием поддерживает версию о латуни, но специально царапать рабочую деталь нельзя: это разрушает защиту.
- Сравнивайте массу только с образцом той же геометрии. Плотность полезна для расчета партии, а не для угадывания двух разных деталей в руке.
- Для ответственного узла используйте рентгенофлуоресцентный анализ или другой подходящий инструментальный метод и сверяйте результат с требованиями стандарта.
Частые вопросы
Латунь — это металл или сплав?
В бытовой речи ее называют металлом, но технически латунь — сплав, основу которого образуют медь и цинк. Дополнительные элементы позволяют получать разные марки.
Бронза и латунь — одно и то же?
Нет. Для латуни основным легирующим компонентом меди является цинк. В традиционной бронзе основным легирующим компонентом было олово, а современная группа бронз включает и другие медные сплавы, не относимые к латуням. Цвет не всегда позволяет надежно их различить.
Может ли латунь быть серебристой?
Да, если на латунную основу нанесен никель, хром или другое светлое покрытие. Серебристый цвет поверхности не показывает состав сердцевины.
Почему латунь стала розовой?
Розовый или красноватый участок может появиться после удаления поверхностного слоя, агрессивной очистки либо из-за обесцинкования, когда поверхность обогащается медью. Если деталь работает под нагрузкой или удерживает воду, причину нужно установить до дальнейшей эксплуатации.
Можно ли ставить латунный болт на улице?
Иногда можно, но одного слова «латунь» недостаточно. Учитывают марку, атмосферу, застой влаги, соли, соседние металлы, нагрузку и покрытие. Для ответственного наружного соединения пригодность подтверждают документацией изделия и расчетом.
Какой момент затяжки у латунной гайки?
Универсального момента для всех латунных гаек одного диаметра нет. Он зависит от марки и состояния материала, стандарта, покрытия, смазки, сопрягаемого болта и требуемого преднатяга. Значение берут у изготовителя или рассчитывают для конкретного соединения; таблицу стального крепежа не копируют.
Л63 лучше ЛС59-1?
Не вообще. Л63 удобна для одних способов деформации и требований, ЛС59-1 хорошо обрабатывается резанием. Правильная марка определяется технологией изготовления, нагрузкой, средой и ограничениями по свинцу.
Главное
Латунь — не единый желтый металл, а группа медно-цинковых сплавов. Ее можно предварительно узнать по цвету и слабой реакции на магнит, но марку подтверждают документами или анализом. Она не образует железную ржавчину, однако окисляется, тускнеет и в неблагоприятной среде может обесцинковываться или растрескиваться. Для крепежа важны точная марка основы, покрытие, стандарт, размеры, допустимая нагрузка, затяжка и совместимость со всем узлом.
- ГОСТ 15527-2004
- ISO 6509-1:2014
- ISO 6509-2:2017
- Материаловедческие справочники по медно-цинковым сплавам
- Общие технические руководства по коррозии медных сплавов и резьбовым соединениям
