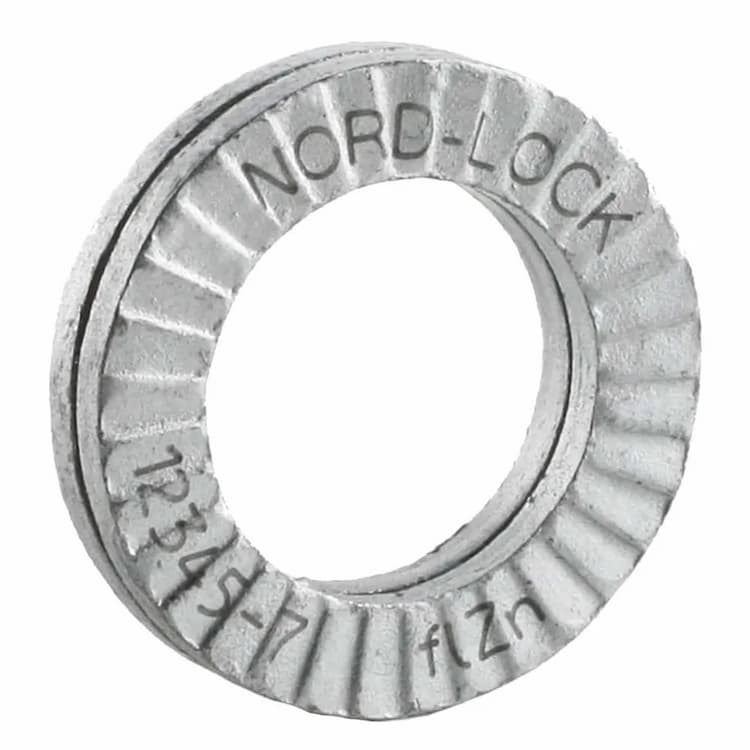

Шайба М12 d13х19.5х2.5, DIN 25201 стопорная NORD-LOCK, цинковые хлопья
Стопорно-клиновая шайба Nord-Lock состоит из двух элементов с радиальными клиньями и насечками, блокирующими раскручивание даже при экстремальных динамических нагрузках.
Конструкция и размеры
Стопорная конструкция призвана механически блокировать самопроизвольное отвинчивание крепежа. Номинальный размер изделия соответствует метрическому крепежу с резьбой M12. Основные геометрические параметры изделия: внутренний диаметр 13 мм, внешний диаметр 19.5 мм, толщина 2.5 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Применено современное цинк-ламельное покрытие (Geomet/Dacromet). Оно обеспечивает высочайшую коррозионную стойкость в испытаниях солевым туманом и исключает риск водородного охрупчивания высокопрочной стали.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.

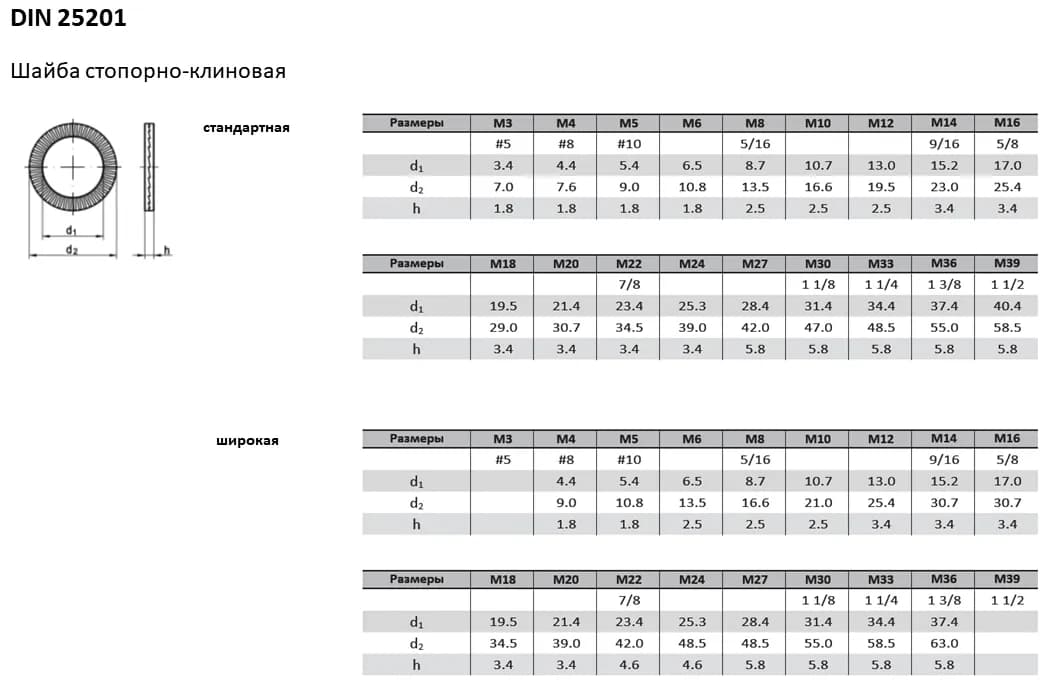

| Под резьбу | М3 | М4 | М5 | М6 | М6 | М8 | М8 | М10 | М10 | М12 | М12 | М14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 3,4 | 4,4 | 5,4 | 6,5 | 6,5 | 8,7 | 8,7 | 10,7 | 10,7 | 13 | 13 | 15,2 |
| d1 | 7 | 9 | 9 | 10,8 | 13,5 | 13,5 | 16,6 | 16,6 | 21 | 19,5 | 25,4 | 23 |
| h | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 2,5 | 2,22,5 | 2,5 | 3,4 | 3,4 |
