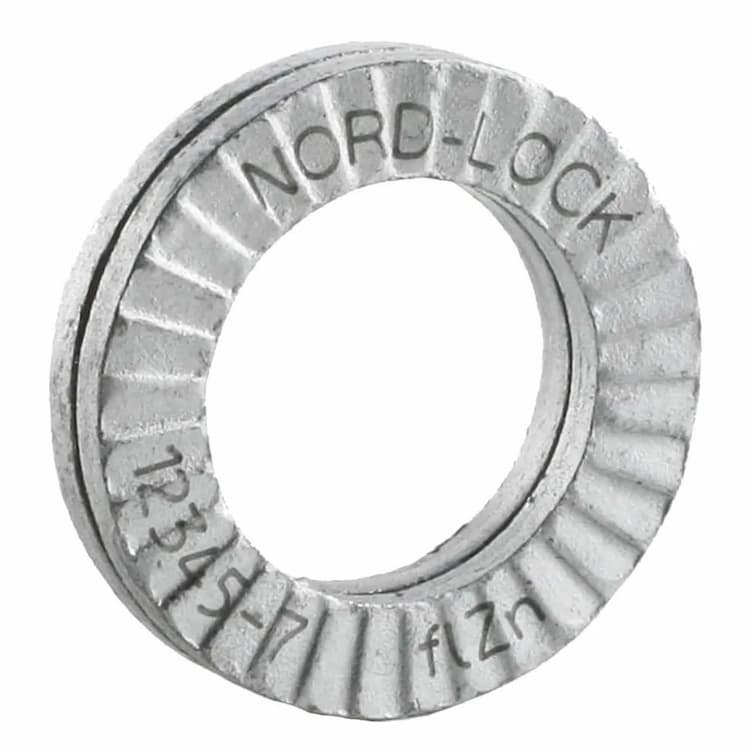

Шайба М20 d21.4х30.7х3.4, DIN 25201 стопорная NORD-LOCK, цинковые хлопья
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Стопорно-клиновая шайба Nord-Lock состоит из двух элементов с радиальными клиньями и насечками, блокирующими раскручивание даже при экстремальных динамических нагрузках.
Конструкция и размеры
Стопорная конструкция призвана механически блокировать самопроизвольное отвинчивание крепежа. Номинальный размер изделия соответствует метрическому крепежу с резьбой M20. Основные геометрические параметры изделия: внутренний диаметр 21.4 мм, внешний диаметр 30.7 мм, толщина 3.4 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Применено современное цинк-ламельное покрытие (Geomet/Dacromet). Оно обеспечивает высочайшую коррозионную стойкость в испытаниях солевым туманом и исключает риск водородного охрупчивания высокопрочной стали.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.

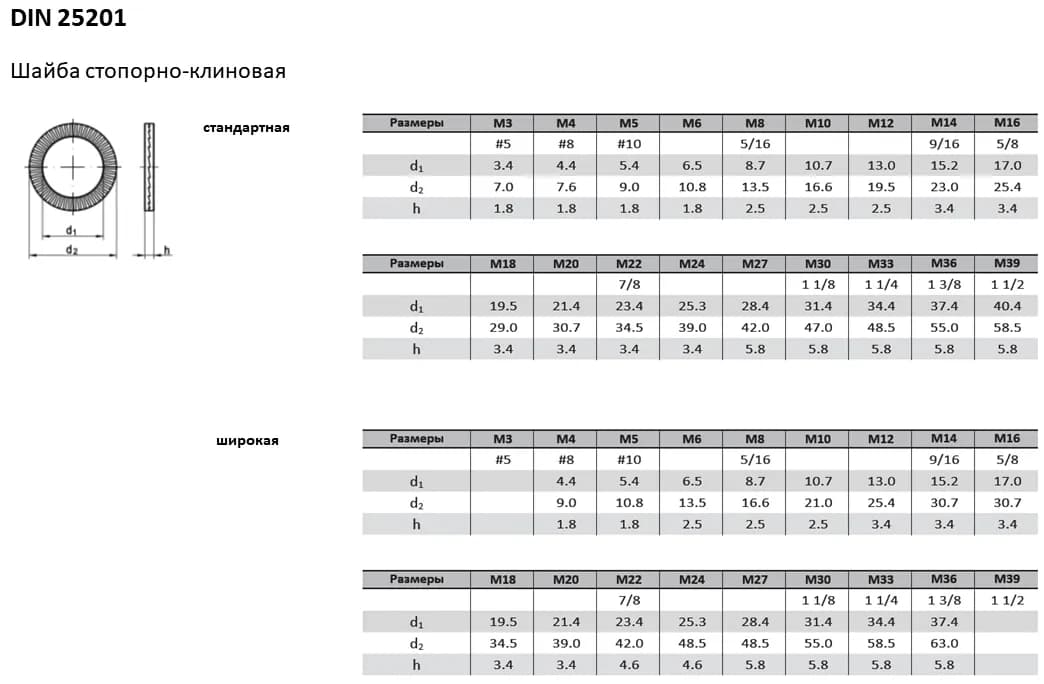

| Под резьбу | М3 | М4 | М5 | М6 | М6 | М8 | М8 | М10 | М10 | М12 | М12 | М14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 3,4 | 4,4 | 5,4 | 6,5 | 6,5 | 8,7 | 8,7 | 10,7 | 10,7 | 13 | 13 | 15,2 |
| d1 | 7 | 9 | 9 | 10,8 | 13,5 | 13,5 | 16,6 | 16,6 | 21 | 19,5 | 25,4 | 23 |
| h | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 2,5 | 2,22,5 | 2,5 | 3,4 | 3,4 |
