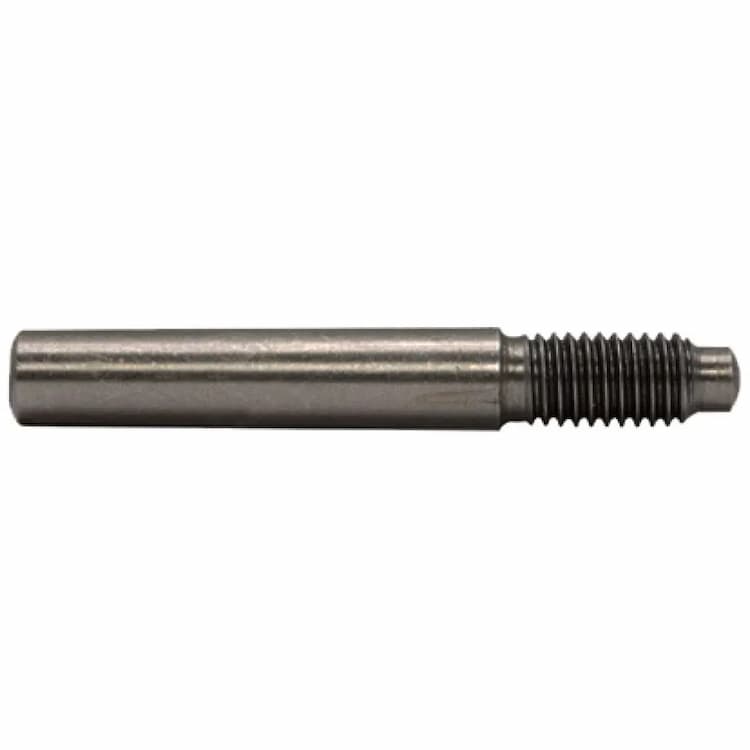

Штифт d6х45, DIN 258 / ISO 8737, конический с резьбовым концом, сталь
Конический штифт DIN 258 с конусностью 1:50 предназначен для точного разъёмного соединения деталей, передачи небольших крутящих моментов и центрирования посадок. Благодаря коническому исполнению штифт самозатягивается при осевой нагрузке и легко извлекается ударом или выпрессовкой с тонкого конца. Классический элемент для неответственных разборных узлов машиностроения. Аналоги и взаимозаменяемые стандарты: ISO 8737.
Конструктивные особенности
Коническое исполнение с конусностью 1:50: при осевой нагрузке штифт самозатягивается в отверстии, а при необходимости легко извлекается ударом с тонкого торца или выпрессовкой. Передаёт поперечные нагрузки и небольшие крутящие моменты, центрирует сопрягаемые детали. Резьбовой конец обеспечивает удобный демонтаж штифта съёмником или навинчиванием гайки с упорной шайбой, без применения выбивного инструмента. Необходим при сборке штампов, пресс-форм и оснастки с глухими посадочными отверстиями.
Технические параметры
Номинальный диаметр: 6 мм. Длина: 45 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
| DIN | ISO | EN |
|---|---|---|
| DIN 258 | ISO 8737 | EN 28373 |
| Размеры | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|---|---|
| b min | 14 | 18 | 22 | 24 | 27 | 35 | 35 | 40 |
| Диаметр, d2 | 5,5 | 6,6 | 8,8 | 10,9 | 13,1 | 17,4 | 21,7 | 27 |
| Диаметр, d3 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М25 |
| Длина,l2 | 25 | 30 | 40 | 45 | 55 | 72 | 85 | 100 |
