Винт DIN 480 с квадратной головкой, буртиком и скругленным наконечником используется в массивных механических узлах. Аналоги стандарта: ГОСТ 1486-84. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M12 длиной 50 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Высокопрочный крепеж класса 10.9 изготовлен из стали с последующей термообработкой. Предел прочности 1000 МПа позволяет использовать винт в узлах с экстремальными динамическими нагрузками.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица. Учитывая высокий класс прочности метиза, соблюдайте моменты затяжки для исключения перенапряжения металла.
| DIN | ГОСТ |
|---|---|
| DIN 480 | ГОСТ 1486-84 |

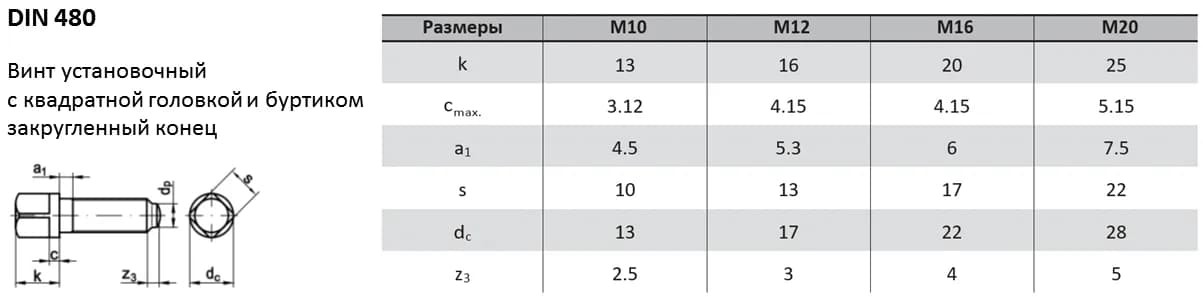

| Параметры винта | М8 | М10 | М12 | М16 | М20 | М24 |
|---|---|---|---|---|---|---|
| Шаг резьбы, P | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dp, не более | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| z3, не менее | 2 | 2,5 | 3 | 4 | 5 | 6 |
| z4 | 1 | 1 | 1,25 | 1,75 | 2 | 2,5 |
| k | 11 | 13 | 16 | 20 | 25 | 28 |
| a1, не более | 4 | 4,5 | 5,3 | 6 | 7,5 | 9 |
| c, не более | 3,12 | 3,12 | 4,15 | 4,15 | 5,15 | 6,15 |
| dc, макс. | 10 | 13 | 17 | 21/22 | 27/28 | 32 |
| Размер под ключ, S | 8 | 10 | 13 | 16/17 | 21/22 | 24 |
| l мин. | 16 | 20 | 25 | 40 | 60 | 60 |
| l макс. | 40 | 60 | 60 | 80 | 120 | 140 |
