DIN 480 Винт установочный с квадратной головкой и буртиком, с закругленным концом

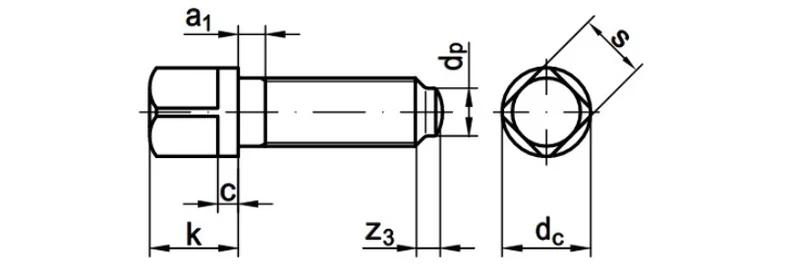

Технический чертёж DIN 480

Соответствие стандартов

DIN	DIN 480
ГОСТ	ГОСТ 1486-84

Скачать PDF Все стандарты

Описание

DIN 480 — стандарт, устанавливающий требования к изделию «Винт установочный с квадратной головкой и буртиком, с закругленным концом»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 1486-84.

В каталоге «Весь Крепеж» представлено 8 позиций по стандарту DIN 480: диаметры от М10 до М20, длины от 50 до 80 мм, классы прочности 10.9. Актуальные цены и наличие — в блоке товаров ниже.

Материалы изготовления

Сталь

Применение

Основное назначение изделий DIN 480 — крепление деталей в машиностроении, приборостроении, производстве мебели и оборудования. Выбор привода (шлица) зависит от требуемого момента затяжки и условий монтажа.

Таблица размеров DIN 480

Параметры винта	М8	М10	М12	М16	М20	М24
Шаг резьбы, P	1,25	1,5	1,75	2	2,5	3
dp, не более	5,5	7	8,5	12	15	18
z3, не менее	2	2,5	3	4	5	6
z4	1	1	1,25	1,75	2	2,5
k	11	13	16	20	25	28
a1, не более	4	4,5	5,3	6	7,5	9
c, не более	3,12	3,12	4,15	4,15	5,15	6,15
dc, макс.	10	13	17	21/22	27/28	32
Размер под ключ, S	8	10	13	16/17	21/22	24
l мин.	16	20	25	40	60	60
l макс.	40	60	60	80	120	140
