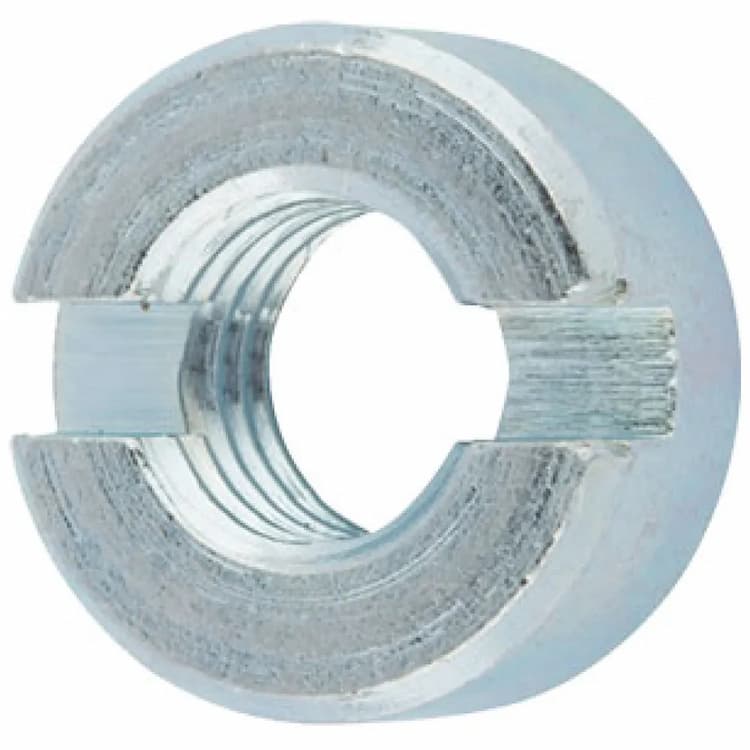

Гайка М16, DIN 546 круглая шлицевая, оцинкованная
Срок поставки 1-4 дня.
Шлицевая круглая гайка DIN 546 имеет прямой шлиц в торце и применяется в приборостроении для аккуратного скрытого монтажа. Аналоги стандарта: ГОСТ 10657-80. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Круглая геометрия корпуса характерна для шлицевых гаек или изделий под ручную накатку. Изделие затягивается специальным ключом с помощью пазов (шлицев) на наружной или торцевой поверхности.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M16. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия.
Защитное покрытие
Гальваническое цинкование обеспечивает электрохимическую (протекторную) защиту стали. Слой толщиной 5–10 мкм предотвращает развитие коррозии в нормальных условиях эксплуатации.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.

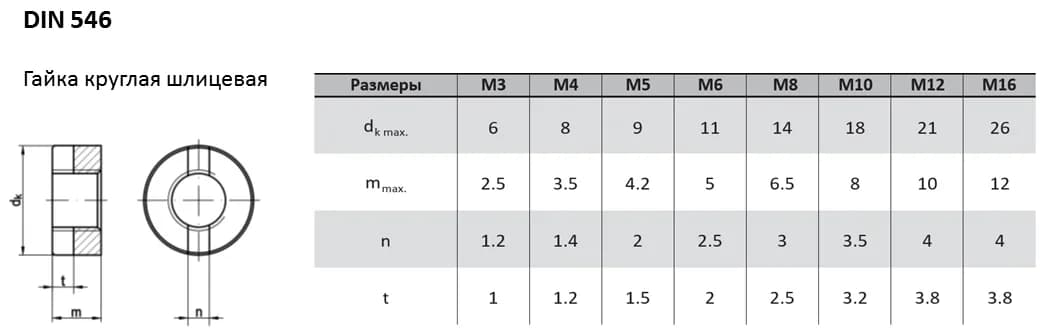

| DIN | ГОСТ |
|---|---|
| DIN 546 | ГОСТ 10657-80 |
| Параметры гайки | M1 | M1,2 | M1,4 | M1,6 | M2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 |
| Диаметр, d1 | 2,5 | 3 | 3 | 3,5 | 4,5 | 5,5 | 6 | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 |
| Высота гайки, m | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,2 | 2,5 | 3 | 3,5 | 4,2 | 5 | 6,5 | 8 | 10 | 11 | 12 | 13 | 14 |
| Глубина шлица, t | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 0,9 | 1 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3,2 | 3,8 | 3,8 | 3,8 | 4,8 | 4,8 |
| Ширина шлица, n | 0,3 | 0,4 | 0,4 | 0,5 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 2 | 2,5 | 3 | 3,5 | 4 | 4 | 4 | 4 | 5 |
