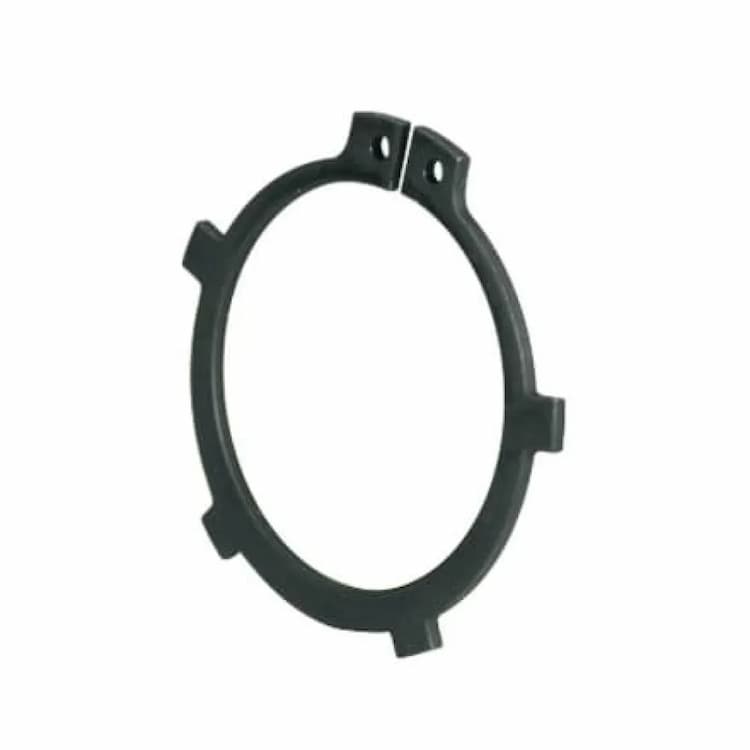

Кольцо d35х1.5, DIN 983 стопорное пружинное наружное для вала
Срок поставки 1-4 дня.
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Стопорное кольцо DIN 983 оснащено дополнительными лапками (ушками) по периметру, что позволяет использовать его для фиксации деталей с большими фасками.
Конструкция и применение
Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. данное модель является наружной и устанавливается на валы, обеспечивая надежную фиксацию деталей со стороны внешней поверхности стержня. Пружинная конструкция кольца позволяет сохранять высокую упругость при эксплуатации и гарантирует постоянное прижимное усилие в канавке. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики
Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 35 мм, толщина 1.5 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Защитное покрытие
Химическое оксидирование (воронение) создает защитную пленку, которая в сочетании с промасливанием защищает кольцо от коррозии при хранении.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.

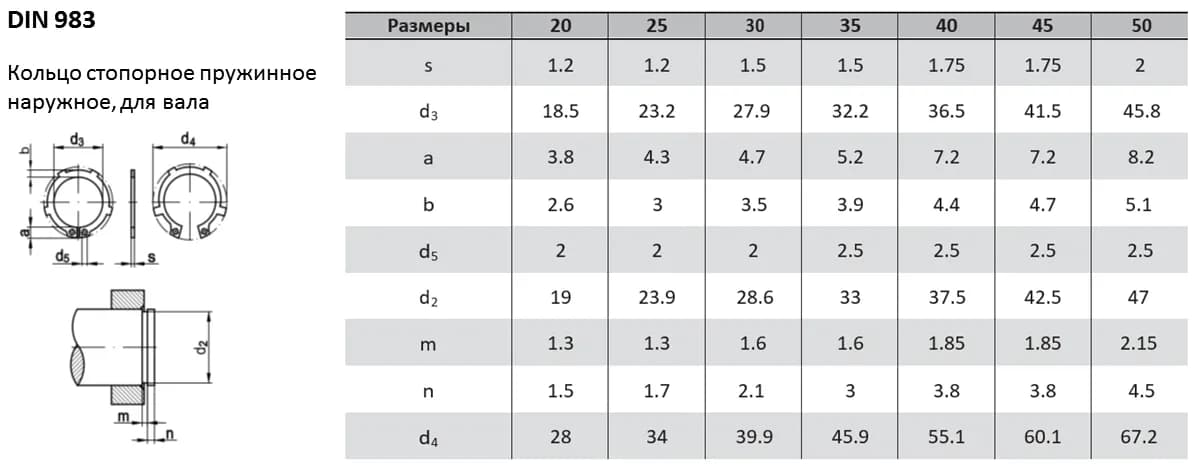

| Диаметр вала | Толщина кольца | Внутренний диаметр кольца | Ширина ушка | Max. ширина кольца | Диаметр отверстия | Диаметр канавки на валу | Ширина канавки | Высота выступа | Диаметр окружности |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 1.2 | 18.5 | 3.8 | 2.6 | 2 | 19 | 1.3 | 1.5 | 28 |
| 25 | 1.2 | 23.2 | 4.3 | 3 | 2 | 23.9 | 1.3 | 1.7 | 34 |
| 30 | 1.5 | 27.9 | 4.7 | 3.4 | 2 | 28.6 | 1.6 | 2.1 | 39.9 |
| 35 | 1.5 | 32.2 | 5.2 | 3.8 | 2.5 | 33 | 1.6 | 3 | 45.9 |
| 40 | 1.75 | 36.5 | 7.2 | 4.2 | 2.5 | 37.5 | 1.85 | 3.8 | 55.1 |
| 45 | 1.75 | 41.5 | 7.2 | 4.6 | 2.5 | 42.5 | 1.85 | 3.8 | 60.1 |
| 50 | 2 | 45.8 | 8.2 | 5 | 2.5 | 47 | 2.15 | 4.5 | 67.2 |
