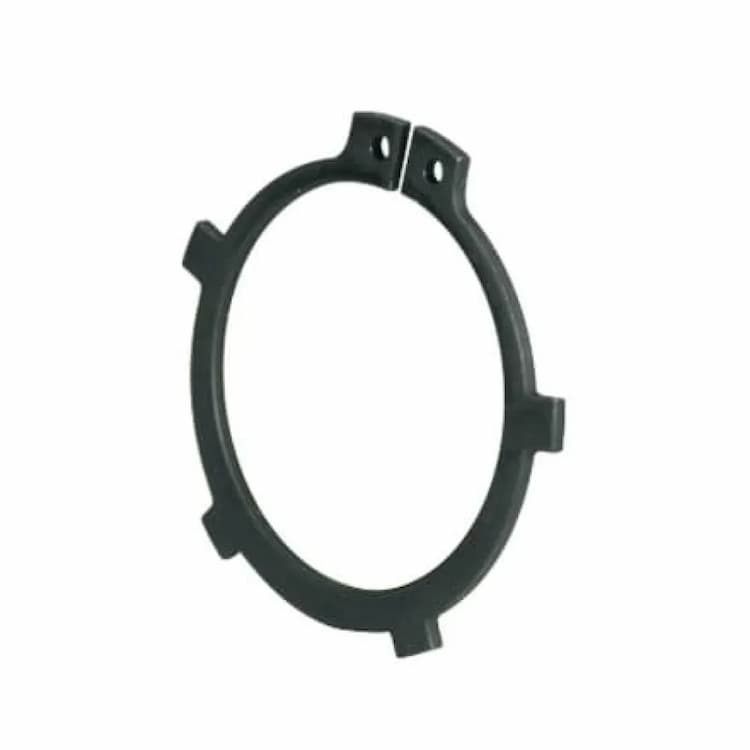

Кольцо d50х2, DIN 983 стопорное пружинное наружное для вала
Стопорное кольцо DIN 983 оснащено дополнительными лапками (ушками) по периметру, что позволяет использовать его для фиксации деталей с большими фасками.
Конструкция и применение
Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. данное модель является наружной и устанавливается на валы, обеспечивая надежную фиксацию деталей со стороны внешней поверхности стержня. Пружинная конструкция кольца позволяет сохранять высокую упругость при эксплуатации и гарантирует постоянное прижимное усилие в канавке. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики
Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 50 мм, толщина 2 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Защитное покрытие
Химическое оксидирование (воронение) создает защитную пленку, которая в сочетании с промасливанием защищает кольцо от коррозии при хранении.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.

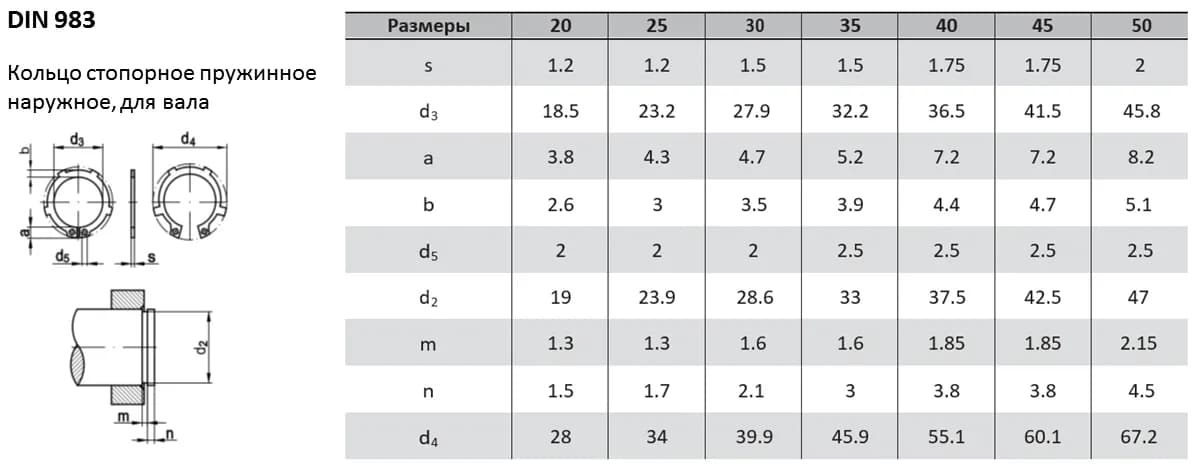

| Диаметр вала | Толщина кольца | Внутренний диаметр кольца | Ширина ушка | Max. ширина кольца | Диаметр отверстия | Диаметр канавки на валу | Ширина канавки | Высота выступа | Диаметр окружности |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 1.2 | 18.5 | 3.8 | 2.6 | 2 | 19 | 1.3 | 1.5 | 28 |
| 25 | 1.2 | 23.2 | 4.3 | 3 | 2 | 23.9 | 1.3 | 1.7 | 34 |
| 30 | 1.5 | 27.9 | 4.7 | 3.4 | 2 | 28.6 | 1.6 | 2.1 | 39.9 |
| 35 | 1.5 | 32.2 | 5.2 | 3.8 | 2.5 | 33 | 1.6 | 3 | 45.9 |
| 40 | 1.75 | 36.5 | 7.2 | 4.2 | 2.5 | 37.5 | 1.85 | 3.8 | 55.1 |
| 45 | 1.75 | 41.5 | 7.2 | 4.6 | 2.5 | 42.5 | 1.85 | 3.8 | 60.1 |
| 50 | 2 | 45.8 | 8.2 | 5 | 2.5 | 47 | 2.15 | 4.5 | 67.2 |
