Шуруп по бетону

Шурупы по бетону представляют собой специализированный тип анкерного крепежа, предназначенный для создания надежных резьбовых соединений непосредственно в бетоне, кирпиче, природном камне и других твердых строительных материалах без использования пластиковых или металлических дюбелей. Этот современный крепеж революционизировал процесс монтажа, объединив функции дюбеля и шурупа в одном элементе, что значительно упрощает и ускоряет работу, снижает количество используемых компонентов и повышает надежность соединения за счет исключения промежуточных элементов.

Принцип работы и конструкция

Шурупы по бетону изготавливаются из высокопрочной закаленной стали с твердостью 500-700 HV, что обеспечивает необходимую прочность для нарезания резьбы в твердых минеральных материалах. Специальная резьба с острыми режущими кромками и особым профилем самостоятельно формирует резьбу в предварительно просверленном отверстии меньшего диаметра. При закручивании острые витки резьбы врезаются в стенки отверстия, создавая механическое зацепление с бетоном. Одновременно происходит распорный эффект - стержень шурупа создает радиальное давление на стенки отверстия, уплотняя материал и увеличивая силу трения.

Существует несколько типов резьбы шурупов по бетону. Классическая резьба с переменным шагом обеспечивает быстрое вкручивание и надежную фиксацию. Двойная резьба - внешняя и внутренняя - создает усиленный распорный эффект и применяется для особо нагруженных соединений. Комбинированная резьба сочетает участки разного профиля для оптимизации работы в различных зонах материала. Наконечник может быть коническим заостренным для начального центрирования или иметь режущие кромки для улучшения формирования резьбы.

Типы головок и области применения

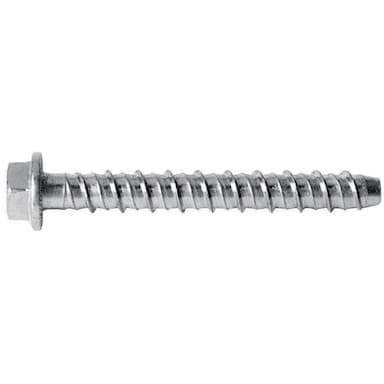

Шурупы по бетону с шестигранной головкой под ключ являются наиболее распространенными для профессионального применения. Головка размером обычно 10, 13 или 17 мм позволяет передавать очень высокий крутящий момент, необходимый для закручивания в твердый материал и обеспечения требуемого усилия затяжки. Эти шурупы применяются для крепления тяжелого оборудования, стальных конструкций, кронштейнов, консолей, где требуется максимальная несущая способность. Часто комплектуются шайбами для увеличения опорной поверхности и равномерного распределения нагрузки.

Шурупы с потайной головкой предназначены для скрытого монтажа, когда крепеж должен быть утоплен заподлицо с поверхностью прикрепляемого элемента. Головка с внутренним приводом - крестообразным, Torx или внутренним шестигранником - обеспечивает надежную передачу момента при утопленной установке. Применяются для крепления плинтусов, накладок, облицовочных материалов, деревянных и металлических элементов к бетонным стенам и полам, где важен эстетичный вид без выступающего крепежа. Потайные шурупы по бетону часто используются в интерьерных работах, монтаже мебели к стенам, установке перегородочных систем.

Технология монтажа

Правильная технология монтажа критически важна для обеспечения заявленной несущей способности шурупов по бетону. Первый этап - сверление отверстия требуемого диаметра и глубины. Диаметр сверла должен строго соответствовать рекомендациям производителя шурупа и зависит от диаметра шурупа, марки бетона, требуемой нагрузки. Типичное соотношение: для шурупа диаметром 7,5 мм сверлят отверстие 6 мм. Глубина отверстия должна превышать длину ввинчиваемой части шурупа на 5-10 мм для размещения бетонной пыли.

Сверление должно производиться перфоратором с твердосплавным сверлом по бетону в режиме вращения с ударом. Отверстие необходимо тщательно очистить от пыли продувкой или вакуумированием - наличие пыли снижает несущую способность на 20-30%. После очистки шуруп вкручивается в отверстие на полную глубину с контролем момента затяжки. Недостаточная затяжка не обеспечивает требуемую несущую способность, чрезмерная может привести к срыву резьбы в бетоне или разрушению шурупа. Рекомендуется использовать динамометрический инструмент или шуруповерт с регулировкой момента.

Несущая способность и расчет

Несущая способность шурупов по бетону зависит от множества факторов: диаметра и длины ввинчиваемой части, марки бетона, глубины анкеровки, расстояния до края конструкции, наличия армирования. Производители предоставляют табличные данные допустимых нагрузок для различных условий применения. Типичные значения: шуруп диаметром 7,5 мм, длиной ввинчивания 60 мм в бетоне класса В25 выдерживает растягивающую нагрузку около 5-7 кН и срезающую около 3-4 кН. Увеличение диаметра и глубины ввинчивания пропорционально повышает несущую способность.

При проектировании крепежа необходимо учитывать краевые расстояния и межосевые расстояния между шурупами. Минимальное расстояние до края бетонной конструкции обычно составляет 10 диаметров шурупа для предотвращения откалывания бетона. Минимальное расстояние между шурупами - 5-7 диаметров для исключения взаимного влияния зон напряжений. При работе в треснутом бетоне несущая способность снижается на 50% и требует применения специальных шурупов или увеличения количества точек крепления. Расчет крепежа должен выполняться в соответствии с действующими строительными нормами.

Материалы и покрытия

Стандартные шурупы по бетону изготавливаются из высокоуглеродистой закаленной стали с последующим цинкованием для защиты от коррозии. Толщина цинкового покрытия 5-12 мкм обеспечивает защиту в помещениях с нормальной влажностью. Желтое пассивирование после цинкования увеличивает коррозионную стойкость и создает характерный золотистый цвет. Для наружного применения и помещений с повышенной влажностью используются шурупы с увеличенной толщиной цинкового покрытия до 25 мкм или геометрическим цинк-ламельным покрытием, обеспечивающим коррозионную стойкость более 1000 часов в солевом тумане.

Для особо агрессивных сред - прибрежных зон, химических производств, бассейнов - применяются шурупы из нержавеющей стали аустенитного класса А2 (аналог AISI 304) или А4 (AISI 316 с добавкой молибдена для повышенной стойкости). Нержавеющие шурупы обеспечивают долговременную работу в любых условиях без признаков коррозии, но имеют более высокую стоимость. При выборе материала необходимо учитывать условия эксплуатации, требуемый срок службы и экономические факторы.

Преимущества и ограничения

Основные преимущества шурупов по бетону: упрощение и ускорение монтажа за счет исключения операции установки дюбеля, сокращение номенклатуры используемого крепежа, повышение надежности соединения благодаря отсутствию промежуточных элементов, возможность демонтажа и повторного монтажа, точная установка без люфтов. Шурупы по бетону особенно эффективны при массовом монтаже однотипных элементов, где экономия времени на каждой точке крепления дает существенный эффект. Они незаменимы при работе в труднодоступных местах, где установка дюбеля затруднена.

Ограничения применения: требуется качественное предварительное сверление отверстий точного диаметра, что требует соответствующего оборудования; работа в очень прочных бетонах марки выше В40 может быть затруднена; при работе в пустотелых материалах, ячеистых бетонах эффективность снижается; стоимость шурупов по бетону выше, чем комплекта обычный дюбель + шуруп. Тем не менее, с учетом экономии времени монтажа и повышения надежности, шурупы по бетону являются предпочтительным выбором для профессионального применения.
