Шайбы - важный элемент надежного крепежного соединения

Шайбы представляют собой плоские или профилированные детали с отверстием, которые устанавливаются под головку болта или гайку для улучшения характеристик резьбового соединения. Несмотря на кажущуюся простоту конструкции, шайбы выполняют множество критически важных функций: увеличивают площадь опорной поверхности, предотвращают повреждение материала детали, компенсируют неровности поверхности, распределяют нагрузку равномерно, предотвращают самоотвинчивание крепежа и обеспечивают электрическую изоляцию в специальных применениях.

Плоские шайбы

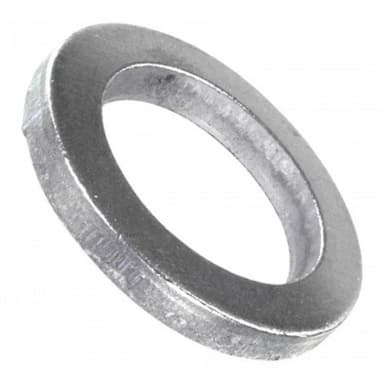

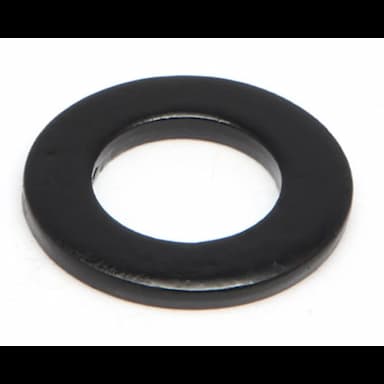

Плоские шайбы являются наиболее распространенным типом и используются для увеличения опорной поверхности под головкой болта или гайкой. Они предотвращают продавливание мягких материалов и равномерно распределяют нагрузку по большей площади. Стандартные плоские шайбы по DIN 125, DIN 126, ISO 7089 и ISO 7090 различаются по толщине и диаметру в зависимости от размера крепежа. Увеличенные шайбы с большим наружным диаметром применяются для работы с особо мягкими материалами, деревом, пластиком или при креплении в отверстиях увеличенного диаметра. Уменьшенные шайбы используются в конструкциях с ограниченным пространством.

Пружинные шайбы

Пружинные шайбы предназначены для предотвращения самоотвинчивания крепежа под воздействием вибраций и динамических нагрузок. Разрезная пружинная шайба, также известная как шайба Гровера по DIN 127 и DIN 7980, имеет один разрез и работает за счет упругой деформации при затяжке. Острые кромки врезаются в материал детали и головку болта, создавая дополнительное сопротивление отвинчиванию. Тарельчатые пружинные шайбы по DIN 2093 и DIN 6796 создают высокое осевое усилие при небольшой деформации и применяются в высоконагруженных соединениях, требующих компенсации температурных расширений или поддержания постоянного усилия затяжки.

Стопорные и стопорящие шайбы

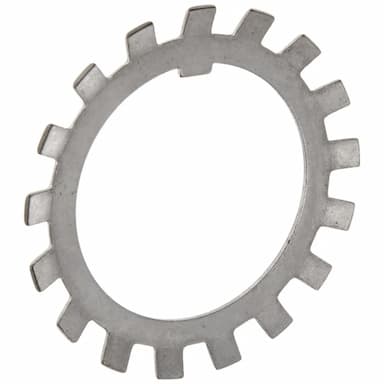

Стопорные шайбы обеспечивают надежную фиксацию крепежа от проворачивания и самоотвинчивания. Шайбы с внутренними зубцами по DIN 6797 имеют острые зубцы, направленные внутрь, которые врезаются в головку болта или гайку. Шайбы с наружными зубцами врезаются в материал детали. Шайбы с двусторонними зубцами сочетают оба эффекта, обеспечивая максимальную защиту от отвинчивания. Стопорные шайбы с носком или лапкой по DIN 93 и DIN 432 имеют специальный выступ, который отгибается на грань гайки или болта, механически предотвращая проворачивание.

Специальные типы шайб

Косые шайбы применяются для компенсации угла наклона поверхности при монтаже на профилях, двутаврах, швеллерах. Они обеспечивают перпендикулярность опорной поверхности оси крепежа. Шайбы для деревянных конструкций имеют увеличенный наружный диаметр и толщину для предотвращения продавливания древесины. Изоляционные шайбы из пластика, резины или фибры обеспечивают электрическую изоляцию или защиту от коррозии в разнородных материалах. Сферические шайбы компенсируют угловые отклонения и неровности поверхности в подвижных соединениях.

Материалы и покрытия

Шайбы изготавливаются из различных материалов в зависимости от условий эксплуатации и требований к коррозионной стойкости. Углеродистая сталь с цинковым покрытием является наиболее распространенным и экономичным вариантом для общего применения. Нержавеющая сталь А2 и А4 обеспечивает высокую коррозионную стойкость в агрессивных средах, пищевой промышленности и морских условиях. Латунные шайбы применяются в электротехнике благодаря немагнитным свойствам и стойкости к коррозии. Пластиковые шайбы из полиамида, тефлона, полипропилена обеспечивают электрическую изоляцию, химическую стойкость и низкий коэффициент трения.

Стандарты и применение

Производство шайб регламентируется международными стандартами ISO, европейскими стандартами DIN и национальными ГОСТ. Эти стандарты определяют размеры, допуски, механические свойства и методы испытаний. Шайбы находят применение во всех отраслях: от машиностроения и строительства до электроники и мебельного производства. Правильный выбор типа, размера и материала шайбы обеспечивает надежность соединения, равномерное распределение нагрузок, защиту от вибраций и увеличение срока службы конструкции.
