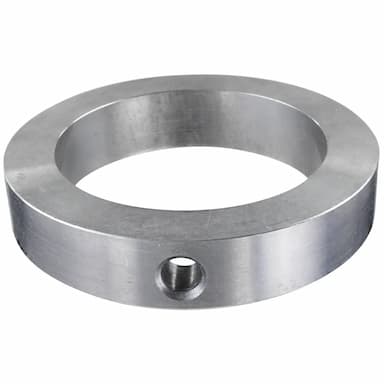

DIN 705 B Кольцо установочное с отверстием под конический штифт

Описание DIN 705 B

Установочное кольцо с отверстием под конический штифт предназначено для надежной осевой фиксации деталей на валах. Конический штифт обеспечивает повышенную надежность крепления по сравнению с винтовой фиксацией.

Область применения

Применяется для фиксации подшипников, зубчатых колес, шкивов, муфт на валах в станках, редукторах, приводах, где требуется повышенная надежность фиксации. Используется в узлах с высокими осевыми и радиальными нагрузками, вибрациями, где винтовое крепление недостаточно надежно.

Технические характеристики

Кольцо имеет радиальное резьбовое отверстие под конический штифт по DIN 1. При затяжке штифт расклинивается, создавая высокое усилие прижима кольца к валу. Внутренний диаметр кольца выполнен с точностью для плотной посадки на вал. Торцевая поверхность служит упором для фиксируемой детали.

Преимущества

Высокая надежность фиксации благодаря расклиниванию штифта, устойчивость к вибрациям и ударным нагрузкам, возможность передачи высоких осевых усилий, простота регулировки осевого положения детали, долговечность соединения.
